内燃机用带环槽活塞结构三维设计

　　在往复式内燃机的核心运动组件里，活塞是直接参与能量转换的关键零件，日常接触的乘用车动力总成、小型通用汽油机、农用机械动力单元里，都能见到这类结构的身影。做这个活塞的结构设计时，最先要锚定的是它在气缸内的运动边界——活塞需要在气缸套内做高频往复直线运动，顶部直接承接燃烧室内混合气爆燃产生的高压推力，通过活塞销把力传递给连杆，最终带动曲轴旋转输出动力，整个运动过程中，活塞既要保证燃烧室的密封性能，不能让高压燃气窜入曲轴箱，还要把燃烧产生的多余热量通过活塞环传递给气缸壁，最终靠冷却系统带走热量，避免零件过热失效。

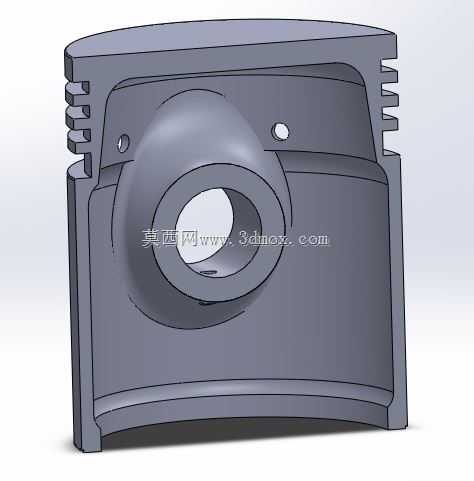

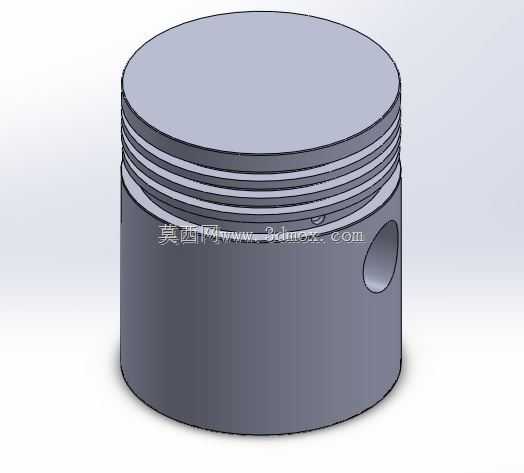

　　从结构细节来看，这个活塞的头部设计了多道环槽，最靠近顶部的几道环槽是用来安装气环的，气环的核心作用是密封燃烧室，阻断高压燃气的泄漏通道，靠环自身的弹力与气缸壁紧密贴合，在往复运动中刮除缸壁上多余的机油，避免机油窜入燃烧室参与燃烧；下方的环槽用来安装油环，油环上设计有回油孔道，能把缸壁上多余的润滑油刮下，通过活塞上的回油通道流回油底壳，维持合理的润滑油消耗水平。活塞的裙部设计成微椭圆的截面形态，这是因为活塞工作时头部温度远高于裙部，热膨胀量更大，冷态下的椭圆结构能在热机状态下让活塞整体趋近正圆，避免在气缸内出现卡滞，同时裙部的型线经过优化，能在往复运动中形成稳定的润滑油膜，减少裙部与缸壁的摩擦磨损，降低运动副的功率损耗。

　　活塞销孔的位置经过反复校核，销孔轴线与活塞轴线保持垂直，同时根据发动机的侧压力方向做了微小的偏心设计，能有效缓解活塞在上止点换向时对气缸壁的敲击，降低发动机运转的噪声。设计过程中需要严格控制活塞的整体高度、环槽的宽度与深度、销孔的直径与位置度，这些尺寸直接决定了活塞能不能和对应的气缸套、活塞环、活塞销、连杆组件完成匹配装配，比如环槽的轴向间隙如果过小，热态下活塞环会被卡在环槽里失去密封能力，间隙过大则会加剧环槽的磨损，导致密封性能快速衰减；销孔与活塞销的配合间隙需要控制在合理范围，既要保证运动时的润滑空间，又要避免间隙过大产生冲击载荷，导致销座部位出现疲劳裂纹。

　　在实际的工程应用场景里，这类活塞的材质通常选用共晶铝硅合金，重量轻、导热性好，同时具备足够的高温强度，能承受燃烧室内最高上千摄氏度的瞬时高温，以及数个兆帕的爆发压力，高频往复运动下的惯性力也能控制在合理范围，降低曲轴连杆机构的负载。设计时还要考虑活塞的冷却需求，部分高负荷机型会在活塞头部设计内置冷却油腔，通过喷嘴喷出的机油对活塞顶部进行强制冷却，控制活塞的热负荷，避免顶部材料因高温出现强度下降、烧蚀等问题。整个活塞的外形轮廓没有多余的冗余结构，所有的型面、槽位、孔位都是围绕实际工作需求设计，顶部的平面形态可以根据燃烧室的匹配需求调整凹坑造型，适配不同的油气混合组织方式，提升燃烧效率，降低排放水平。在建模过程中，需要对每个特征的尺寸公差、形位公差做明确的定义，比如环槽的平面度、销孔的圆柱度、裙部的轮廓度，这些公差要求直接影响零件的加工精度与装配后的工作性能，是结构设计中不能忽略的核心环节。
