机械传动用燕尾榫滑动连接构件

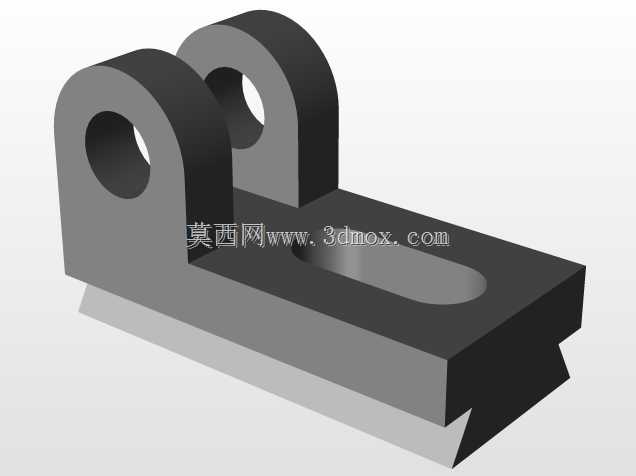

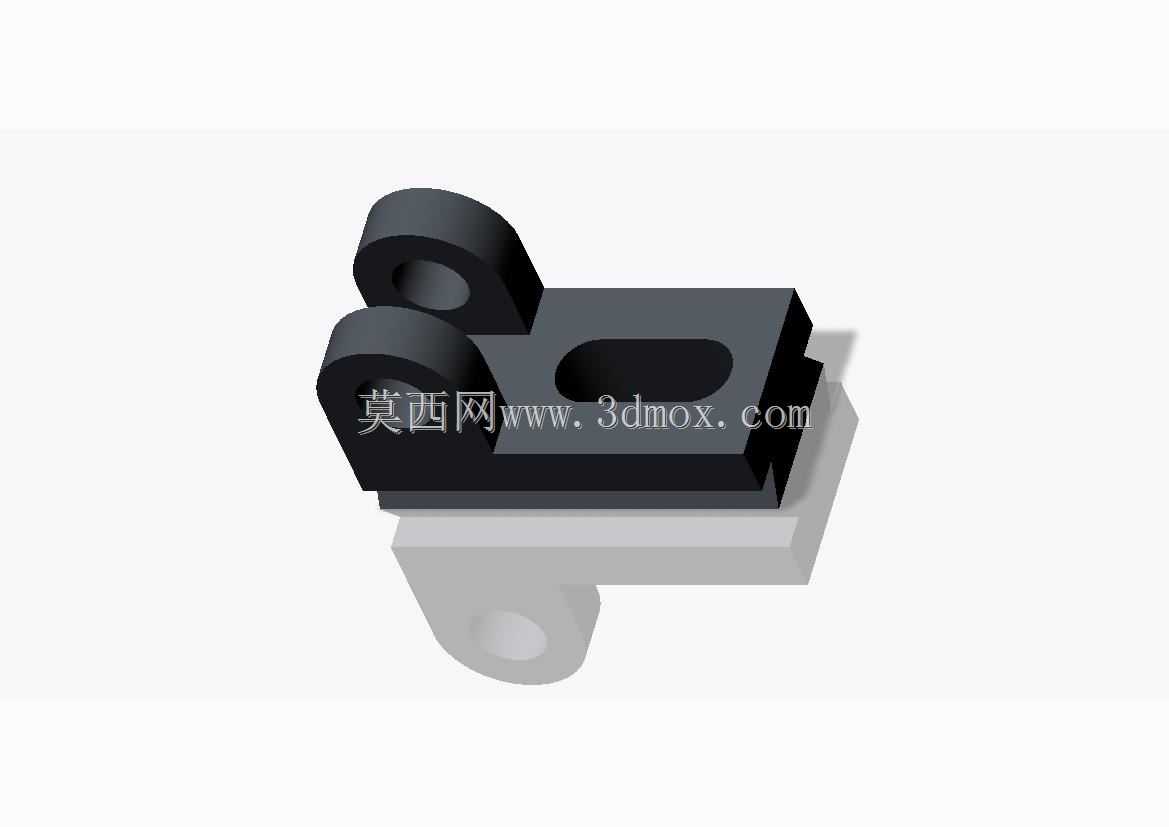

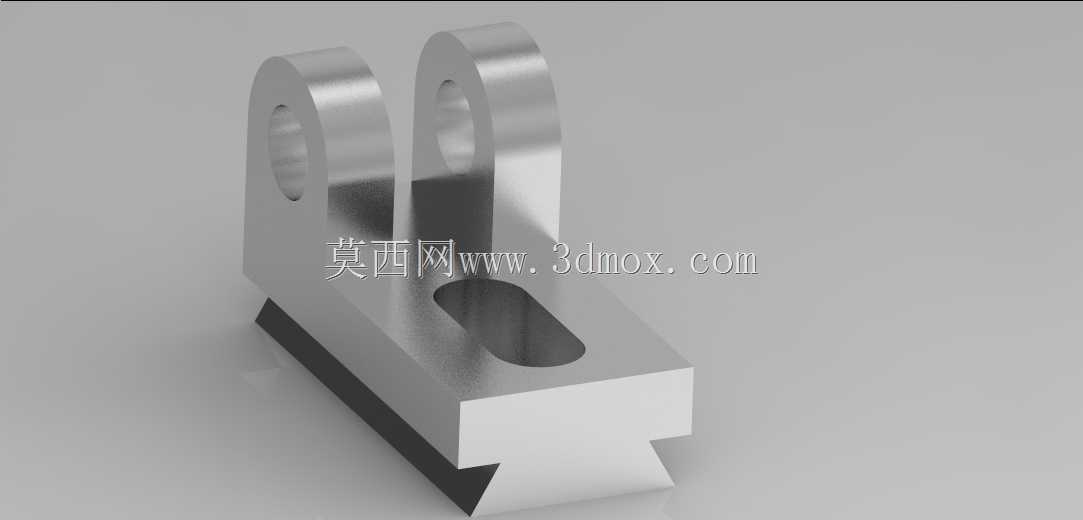

　　燕尾榫结构在机械滑动导向场景中应用极为广泛，这类构件常出现在机床进给滑台、工装夹具调整机构、小型自动化设备的直线位移模块中，核心作用是实现两个部件间的精准直线滑动配合，同时承担垂直于滑动方向的载荷约束，避免配合面出现脱开、侧向偏移的问题。这款燕尾榫构件的主体采用一体式切削加工成型，底部为标准燕尾形导向卡合结构，上部设置两个带同轴通孔的立式支耳，支耳中间区域加工有长圆形腰型槽，整体结构没有冗余设计，每一处几何特征都对应明确的装配与功能需求。

　　从实际设备装配的角度看，底部燕尾结构的角度采用机械行业通用的55度或60度标准燕尾倾角，这类倾角的选择经过长期工程验证，既可以保证滑动过程中的导向精度，又不会因为倾角过小导致配合面卡死，也不会因为倾角过大降低结构的承载刚性。燕尾配合面的加工粗糙度需要控制在Ra1.6以下，装配时通常会配合刮研工艺保证接触面积达到85%以上，滑动时会在配合面涂抹润滑脂降低摩擦系数，长期运行的工况下还会在燕尾基座上开设油槽，实现持续润滑减少磨损。上部的两个立式支耳的同轴通孔，主要用于铰接传动连杆或者锁紧销轴，当这个燕尾构件作为滑动动块使用时，支耳可以连接驱动源的输出端，比如气缸活塞杆、丝杠螺母副的连接座，将驱动源的直线动力直接传递到燕尾滑台上，带动滑台沿着燕尾导轨做往复直线运动。

　　支耳中间的腰型槽设计，主要是为了适配安装位置的微调需求，在装配调试阶段，不需要完全拆卸销轴或者紧固件，只需要松开连接螺栓就可以沿着腰型槽的长度方向调整构件的相对安装位置，调整行程由腰型槽的有效长度决定，这种设计可以大幅降低装配时的加工精度要求，补偿零件加工带来的尺寸误差，也方便后期设备维护时的位置校准。从安装边界来看，这款燕尾构件的燕尾宽度、总高度、支耳间距都需要和配套的燕尾基座完全匹配，安装时需要先将燕尾构件从基座的端部顺着导向方向滑入，不能从垂直方向直接压入，否则会刮伤配合面影响滑动精度。构件的整体壁厚设计经过刚性校核，立式支耳的厚度可以满足常规传动场景下的侧向载荷需求，不会在铰接传动时出现支耳变形、销轴卡滞的问题，主体底座的厚度足够承担垂直方向的压装载荷，当滑台上搭载工装夹具或者小型作业头时，不会出现底座弯曲变形导致滑动卡顿的情况。

　　在实际应用场景中，这类燕尾榫构件常替代直线导轨用于轻载、短行程的直线运动场景，比如小型钻床的工作台进给机构、工装夹具的快速夹紧滑座、非标自动化设备的上料推块机构，相比滚珠直线导轨，燕尾结构的抗冲击能力更强，防尘防屑性能更好，在多切削碎屑、粉尘的加工场景中不需要额外加装复杂的防尘罩，维护成本更低，只是滑动摩擦阻力相比滚动导轨更大，不适合高速长行程的运动场景。设计这类构件时，首先要根据实际载荷大小确定燕尾的接触面宽度，宽度越大承载能力越强，但对应的滑动阻力也会同步提升，需要在承载和滑动顺畅度之间找到平衡点；其次要确定支耳的孔位高度，孔位高度需要和驱动部件的输出轴中心高匹配，避免传动时出现附加弯矩，加速销轴和孔的磨损；腰型槽的长度需要根据实际需要的调整量确定，通常预留3-10mm的调整余量即可，过长的腰型槽会降低构件的整体刚性，过短则无法起到误差补偿的作用。另外在三维建模过程中，燕尾的配合面需要预留合理的装配间隙，间隙过小会导致装配后滑动卡顿，尤其是经过表面处理的零件，镀层厚度会占用配合间隙，建模时需要提前预留镀层厚度的补偿量；间隙过大则会导致滑动时出现晃动，降低导向精度，通常根据构件的尺寸大小，单边间隙控制在0.01-0.05mm区间，尺寸越大预留的间隙值也相应提升。这类构件的材料通常选用45号钢或者优质碳素结构钢，加工完成后进行调质处理提升整体韧性和强度，配合表面可以进行高频淬火提升耐磨性，延长构件的使用寿命，在一些有轻量化需求的场景中，也可以选用铝合金材料加工，配合表面做硬质阳极氧化处理，在降低整体重量的同时保证配合面的耐磨性能。
