离心式流体输送用闭式叶轮结构设计

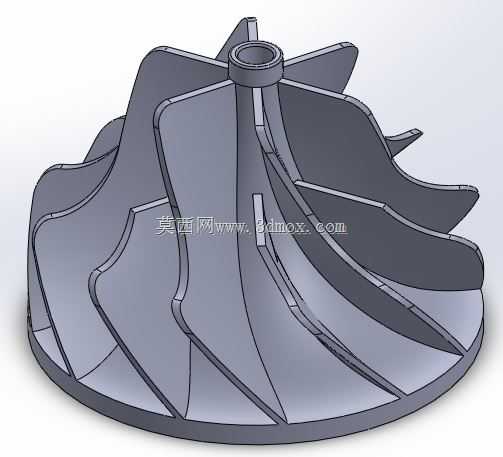

　　这类带后弯式叶片的闭式叶轮，是离心式流体输送设备的核心做功部件，常见于中低压离心风机、小型清水离心泵、涡轮增压器压气机端以及部分工况的工业离心压缩机首级结构中，核心作用是通过自身高速旋转，将输入的轴功转化为流经叶片流道的流体的压力能与动能，实现流体的增压与输送。从实际应用场景来看，这类叶轮适配的工况多为输送洁净空气、清水等无硬质颗粒的介质，在民用建筑通风、小型工业循环水系统、小排量内燃机进气增压、实验室流体试验台等场景中都能见到同结构部件的应用，相比开式叶轮，闭式结构的轮盖可以有效减少叶片顶端的间隙泄漏，在相同转速与直径参数下，能实现更高的容积效率，适合对输送效率有一定要求的中低比转速工况。

　　从结构设计的逻辑来看，本次设计的叶轮采用了等厚后弯式叶片布局，叶片数量设置为9片，这个数量是兼顾流道通流能力与叶片做功能力的折中选择：叶片数量过少会导致单个流道的通流截面过大，流道内的流体二次流损失增加，容易出现流道内的涡流区，降低叶轮的做功效率；叶片数量过多则会挤占流道的有效通流面积，增加流体与叶片表面的摩擦损失，同时也会提升叶轮整体的转动惯量，对驱动端的启动扭矩提出更高要求。叶片的型线采用了空间扭曲设计，从叶轮入口端的轴向进气方向，平滑过渡到出口端的径向出气方向，这种扭曲设计是为了适配流体在叶轮内部从轴向转向径向的流动轨迹，避免叶片入口端出现过大的冲角，减少入口冲击损失，让流体能更平顺地进入叶片流道，降低叶轮运行时的气动噪声与流动损失。

　　从安装边界与尺寸配合来看，叶轮中心的通孔为轴孔，用于和驱动轴进行过盈配合或者键连接，轴孔顶端的凸台结构是用于安装锁紧螺母的定位面，装配时可以通过轴端的锁紧螺母将叶轮轴向压紧在驱动轴的轴肩上，避免高速旋转时叶轮出现轴向窜动。叶轮的轮盘为等厚圆盘结构，从中心轮毂处平滑过渡到外缘，轮盘的厚度需要根据最高工作转速下的离心应力进行校核，避免高速旋转时轮盘出现过大的径向变形甚至开裂，这类小尺寸叶轮的最高工作转速通常可以达到每分钟数千转，部分适配高速电机的结构甚至可以达到上万转，因此在建模时需要保证叶片与轮盘、轮盖的连接处做了足够的圆角过渡，避免应力集中，提升结构的疲劳强度。轮盖的型线与叶片顶端的型线完全贴合，焊接或者整体铸造成型后，叶片与轮盘、轮盖之间形成封闭的流道，流体从中心的轴向入口进入叶轮后，在叶片的推动下沿流道向外缘流动，最终从叶轮外缘的径向出口排出，进入后续的蜗壳或者导叶结构中，完成能量的转换。

　　在建模过程中，这类空间扭曲叶片的建模是核心难点，需要先通过参数化计算得到叶片不同截面位置的翼型坐标点，再通过放样或者曲面扫描的方式生成叶片的实体结构，之后通过圆周阵列得到所有叶片，再分别与轮盘、轮盖进行合并，最后完成中心轴孔、锁紧凸台等安装结构的建模。建模时需要特别注意流道的光滑度，所有与流体接触的表面都要避免出现凸起、凹陷或者尖角，否则会在实际运行时造成额外的流动损失，甚至在局部产生涡流引发结构振动。另外，叶轮做静平衡与动平衡是实际生产中必不可少的工序，因此在建模时就需要考虑结构的对称性，避免出现质量分布不均的问题，减少后续平衡工序的去重量。这类叶轮的材质选择通常根据输送介质的特性来确定，输送清水时多采用工程塑料或者铸铝材质，输送有一定温度的气体时多采用不锈钢或者铸钢材质，不同材质的叶轮在结构厚度上会有一定的差异，但整体的流道结构与安装尺寸逻辑是一致的。
