工业蜗壳式离心风机结构设计

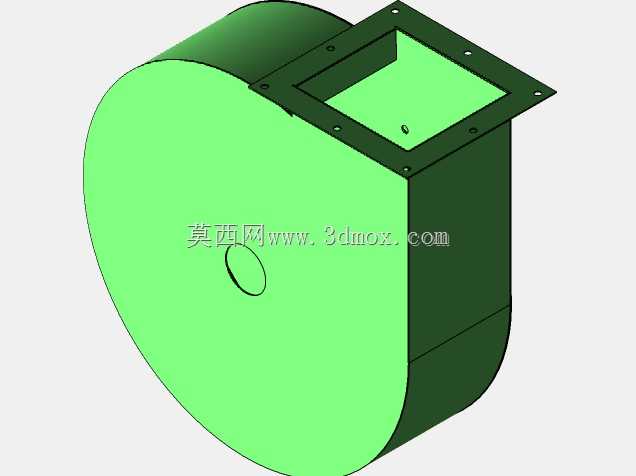

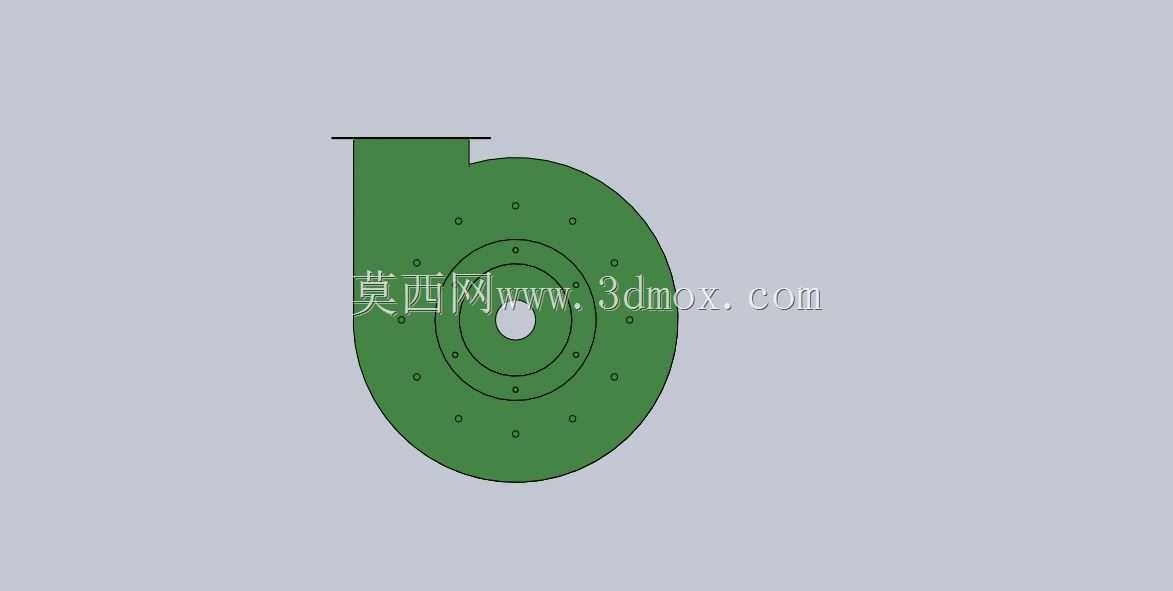

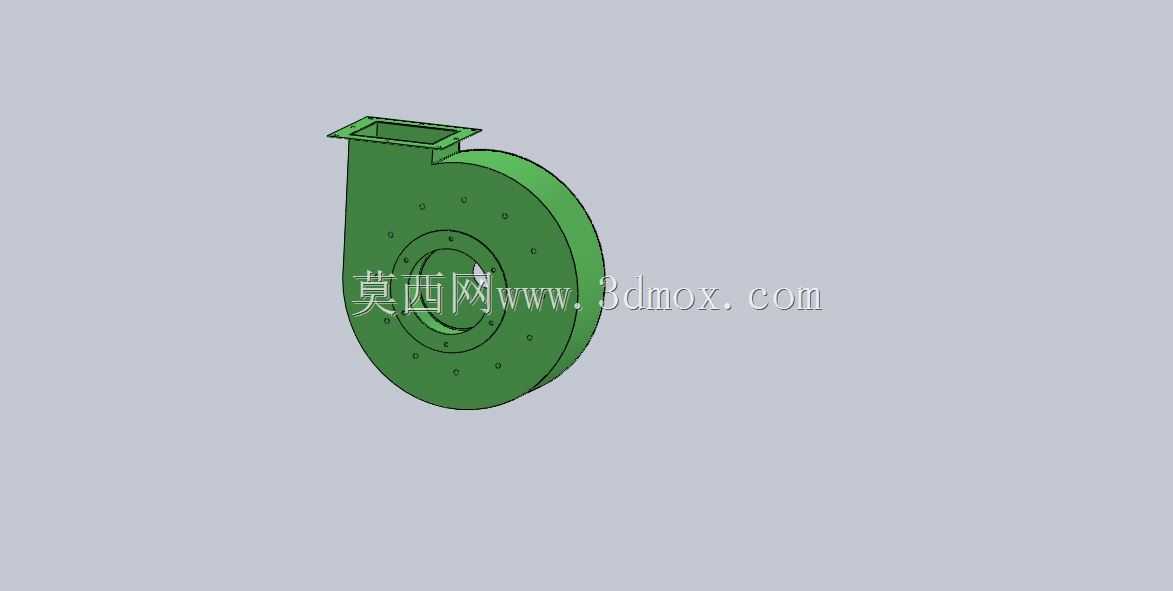

　　在车间通风除尘、工业锅炉送风、环保废气处理、物料气力输送这类场景里，离心风机是核心的流体输送部件，和普通轴流风扇直吹送风的逻辑不同，这类设备靠叶轮高速旋转产生的离心力给气体赋能，能输出更高的风压，克服长管道、过滤层、设备阻力带来的压损，适配需要稳定风压输送气体的工况。这次的模型还原的是常见的单进风蜗壳式离心风机结构，从结构设计逻辑来看，首先要匹配的是安装场景的边界约束：蜗壳的方形出风口是标准对接结构，设计时要匹配对应通风管道的法兰尺寸，保证对接时螺栓孔位对齐，密封面平整，避免送风时出现漏风损失；侧面的圆形端盖是叶轮检修口，端盖上的一圈螺栓孔均匀分布，既可以保证端盖压紧密封垫的压力均匀，也能在后期维护叶轮、清理蜗壳内部积灰时快速拆装，不需要整体挪动风机的安装基座。蜗壳的型线采用对数螺旋线设计思路，不是随意做的圆弧曲面，这种型线可以让叶轮甩出的气体在蜗壳内平稳减速扩压，把气体的动压逐步转化为静压，减少气流在壳体内的湍流碰撞损失，提升风机的运行效率，降低不必要的能耗。叶轮部分采用前弯式叶片结构，这种结构的叶轮在相同转速下能输出更高的风压，适配厂房除尘、锅炉鼓风这类需要克服较高系统阻力的场景，叶轮和蜗壳内壁之间预留了均匀的间隙，既避免叶轮高速旋转时和壳体发生刮蹭，也不会因为间隙过大导致气体回流，降低送风效率。从安装适配性来看，风机的安装基座和蜗壳是一体化铸造/焊接的结构，安装时只需要把基座固定在混凝土基础或者钢架平台上，做好减震垫的铺设，

　　就能避免运行时的振动传递到相连的管道或者建筑结构上；进风口位置设置在蜗壳的轴向中心，对接进风管道或者集风器时，要保证进风段的直管段长度足够，避免气流偏斜进入叶轮，导致叶轮受力不均，运行时出现异常振动和噪音。在实际选型应用时，这类风机的尺寸边界要提前核算：出风口的朝向可以根据现场管道走向调整，模型里的出风口是垂直向上的结构，现场安装时如果需要水平出风，也可以在设计阶段调整蜗壳的出风口角度，不需要改动叶轮和传动部分的结构，适配不同的厂房管道布局。另外，壳体的壁厚设计要匹配运行风压，高压工况下需要适当加厚蜗壳板材，避免运行时壳体出现振颤，端盖的加强筋结构也能提升端盖的刚性，避免负压下出现变形。从结构细节来看，

　　叶轮的轮毂和主轴的配合采用过盈配合加键连接的方式，保证高速旋转时扭矩传递可靠，不会出现叶轮打滑的问题；蜗壳底部预留的排污口结构（模型中做了简化处理）可以在运行过程中排出壳体内积存的冷凝水或者粉尘积垢，避免杂物堆积在蜗壳内部，破坏叶轮的动平衡，导致运行故障。这类风机在实际使用中，还要注意进风口不能吸入硬质杂物，所以前端通常会加装防护网，模型里虽然没有体现防护网结构，但在做整体系统设计时，要预留防护网的安装位置，保证进风通畅的同时阻挡大尺寸杂物进入叶轮，打坏叶片或者卡滞叶轮。和普通民用风扇不同，工业离心风机的结构设计完全围绕风压、效率、可靠性三个核心指标，蜗壳的每一段曲面、叶片的安装角度、螺栓孔的分布位置，

　　都是经过流体仿真和实际工况验证的，不会做多余的装饰性结构，所有外形结构都服务于功能需求：比如蜗壳的方形出风口不是为了外观规整，而是为了方便和矩形通风管道对接，减少管道变径带来的阻力损失；端盖上的螺栓孔数量不是随意设定的，而是根据端盖的密封压力需求计算得出，保证密封垫在整个圆周上的压缩量均匀，不会出现局部漏风的问题。在做三维建模时，这类结构要特别注意曲面的连续性，蜗壳的螺旋面和出风口的直段要顺滑过渡，不能出现曲面折角，否则会导致气流在折角位置形成涡流，产生额外的噪音和压力损失；叶轮的叶片要均匀分布，每个叶片的型线和安装角度保持一致，否则建模完成后做动平衡校验时会出现较大的不平衡量，实际加工出来的叶轮运行时振动超标。另外，安装法兰的螺栓孔位置要采用跨中分布的方式，不要布置在法兰的水平和垂直中心线上，方便现场安装时穿拧螺栓，避免和管道支架或者其他结构件发生干涉。
