等节距圆柱螺旋压缩弹簧结构设计

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的基础零件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲模块，都能见到这类零件的身影。做这类弹簧的三维结构设计时，首先要锚定实际安装场景的边界约束：安装腔的内径决定了弹簧的外径上限，若弹簧外径与安装腔内壁间隙预留不足，长期往复压缩过程中弹簧外圈与腔壁摩擦，会造成表面镀层磨损、弹力衰减过快，甚至出现卡滞无法复位的故障；安装位置的轴向空间则决定了弹簧的自由高度，同时要结合工作行程计算压并高度，避免压缩到极限位置时弹簧圈之间出现刚性碰撞，引发塑性变形失效。

　　从功能特性来看，这类等节距螺旋弹簧的刚度线性度较好，在有效行程内弹力随压缩量的变化遵循胡克定律，适合对弹力输出稳定性有要求的工位，比如自动化设备的料仓压料结构、阀门的启闭复位结构、工装夹具的快速压紧结构，都能依靠稳定的弹力输出保证机构动作的一致性。设计过程中要先根据工况载荷计算所需的弹簧刚度，再匹配对应的线径、中径、有效圈数参数：线径的选择要兼顾许用切应力要求，若载荷存在交变冲击，还要适当提升线径冗余量，避免长期受载出现断裂；有效圈数的设定直接影响弹簧刚度，相同线径和中径下，有效圈数越多弹簧刚度越低，缓冲吸能效果越好，但过多的有效圈数会导致弹簧轴向尺寸过大，同时容易出现受压失稳侧弯的问题，因此长径比超过4的压缩弹簧，设计时还要考虑加装导杆或者导套结构，约束弹簧的径向变形。

　　建模过程中要注意弹簧端部的并圈磨平结构，多数工况下使用的压缩弹簧两端都会做1到1.5圈的并圈处理，且端面磨平厚度不小于线径的四分之一，这部分结构的作用是保证弹簧受压时端面与安装座贴合平整，避免受力偏心导致弹簧侧弯，很多新手建模时容易忽略端部并圈的细节，直接用等节距螺旋线扫掠生成整体结构，实际加工出来的弹簧端面会存在尖角，安装后接触面积小，受力点偏移，很容易出现早期失效。另外弹簧的旋向选择也要结合实际安装场景，若弹簧是套在螺杆类零件上使用，旋向要与螺杆螺纹旋向相反，避免弹簧受压转动时与螺纹发生卡滞；若是普通无导杆的安装场景，旋向对使用性能的影响不大，但同批次产品要保持旋向一致，方便装配时的统一管控。

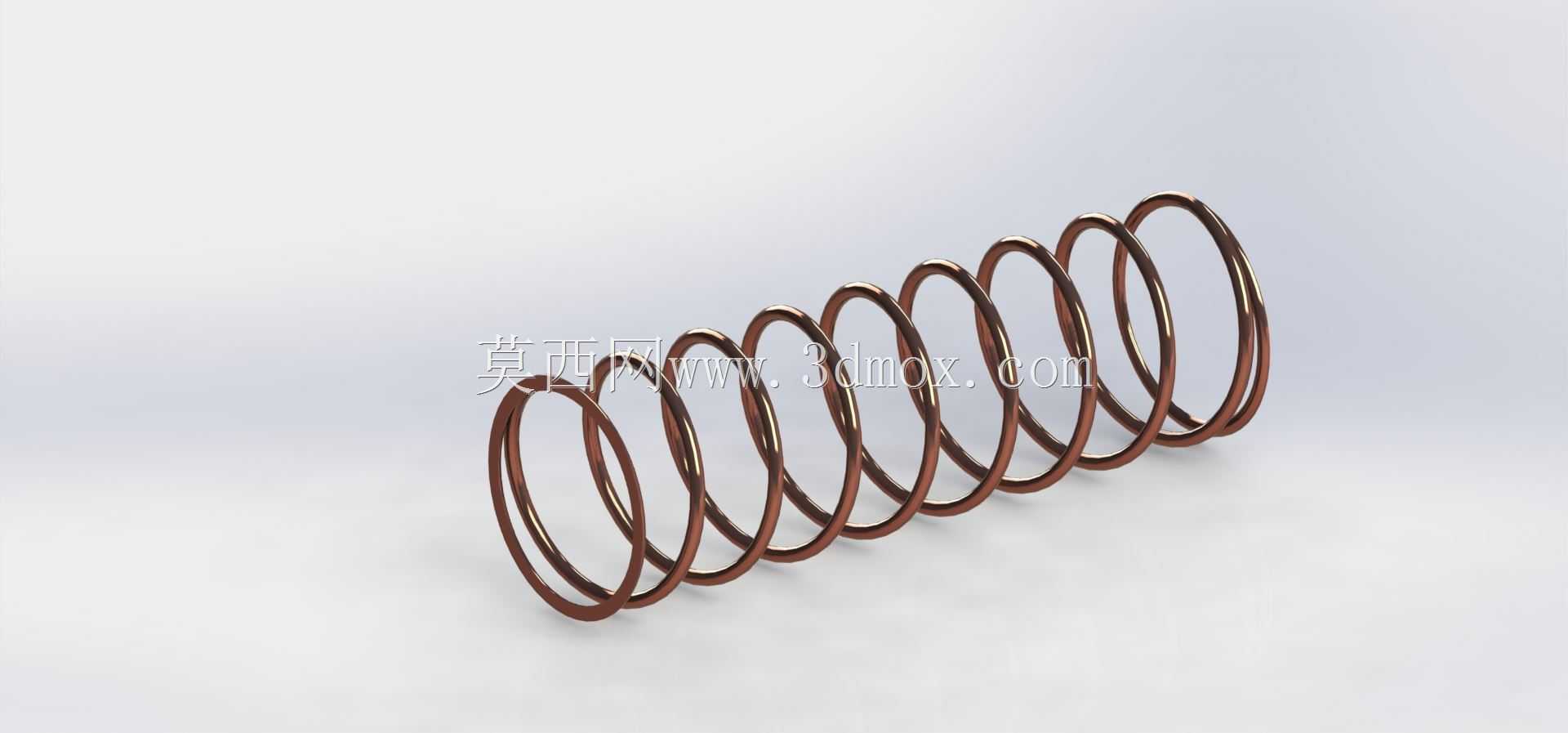

　　从实际应用的适配性来看，这类铜色表面处理的弹簧一般是做了镀铜或者铜合金材质，相比普通碳素弹簧钢，铜合金弹簧的防腐蚀性能更好，同时无磁，适合在有防磁要求的电子设备、检测仪器内部使用，不会对周边的磁敏元件造成干扰。设计这类弹簧的三维模型时，还要注意螺旋升角的参数匹配，螺旋升角过小会导致弹簧圈之间的间隙不足，压缩时提前并圈，有效行程达不到设计要求；螺旋升角过大则会导致弹簧刚度非线性提升，同时加工过程中绕制难度增加，线材成型后回弹量难以控制，成品尺寸一致性差。实际选型替换时，要先核对安装位的径向、轴向尺寸边界，再测试对应压缩量下的弹力值是否符合工位需求，不能仅凭外观尺寸接近就直接替换，否则很容易出现弹力不足导致机构复位不到位，或者刚度过大导致冲击载荷超标，损坏周边关联零件的问题。
