带底座销轴类机械装配结构演示组件

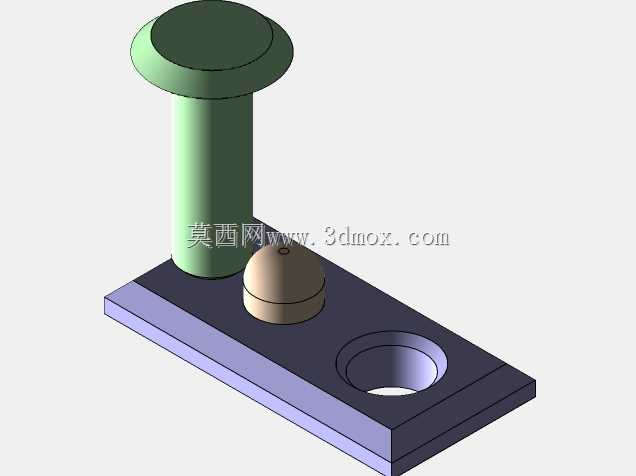

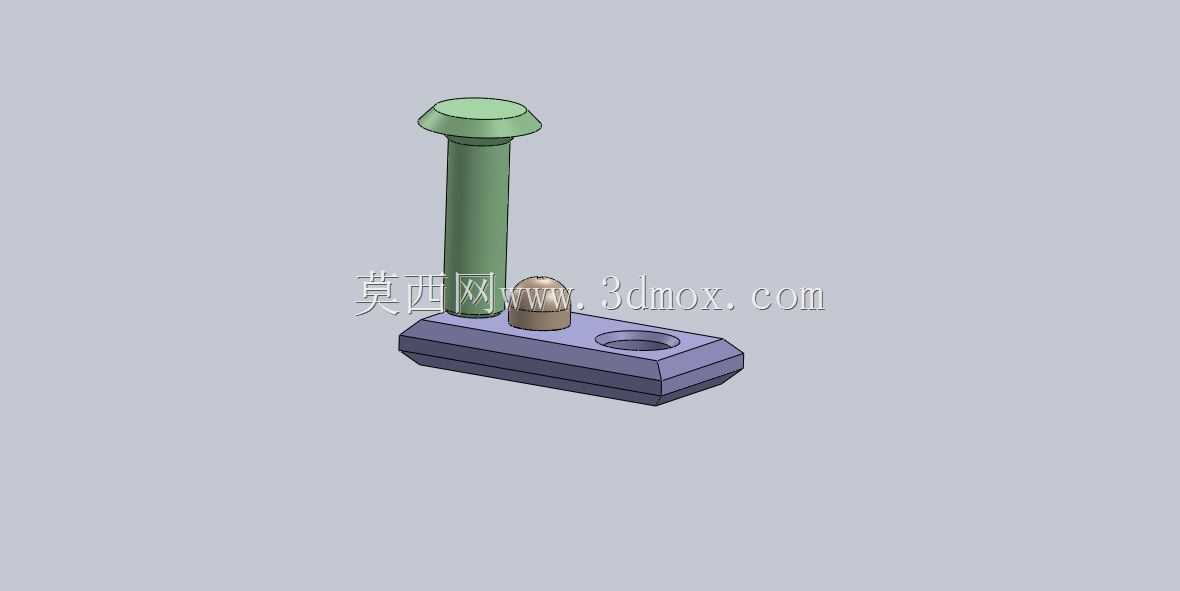

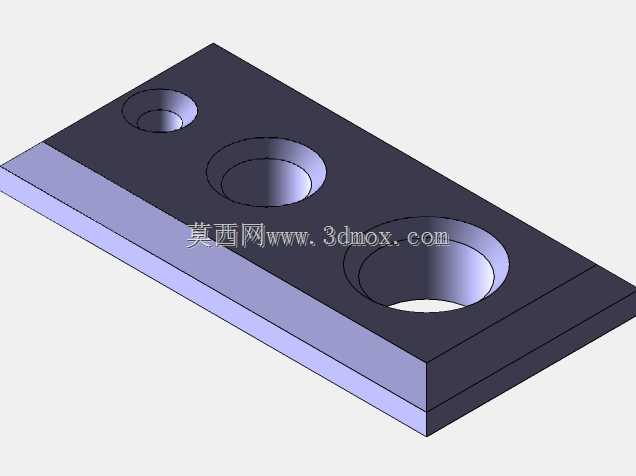

　　在工装夹具、小型检测治具以及简易定位机构的设计场景中，这类带底座的销轴装配结构是非常常见的功能单元，很多刚接触三维建模的结构工程师在做装配练习时，往往会忽略这类基础组件的实际安装边界与配合公差，只关注外形的相似度，最后导出工程图或者做运动仿真时才发现干涉、配合过定位的问题。从实际用途来看，这个组件核心是实现垂直方向的销轴定位与快速拆装，底座上预留的沉孔是用来穿装内六角螺钉，把整个组件固定在设备的安装基板上，销轴头部做了大直径的凸缘设计，一方面是限制销轴向下的窜动行程，避免销轴从底座的配合孔中脱落，另一方面凸缘的平面可以作为工件安装的轴向定位面，在做小型工件的钻孔、铆接工序时，这个面能直接托住工件的基准面，不需要额外加装定位挡块。

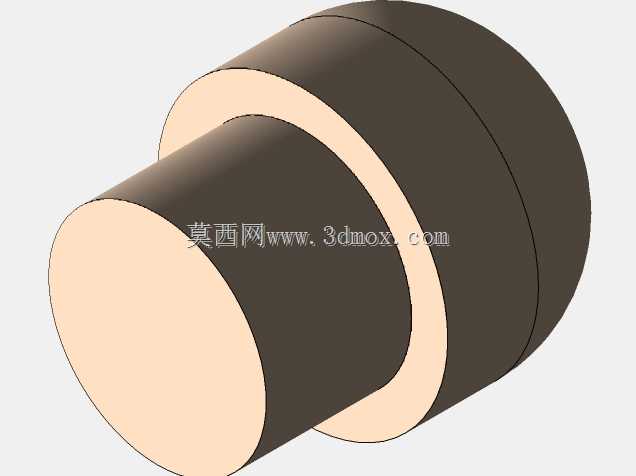

　　旁边的半球形限位件，是用来做销轴的周向防转，很多人建模时会把这个小零件忽略，实际装配时如果没有这个限位结构，销轴在承受径向载荷时会发生转动，长期磨损会让配合间隙变大，定位精度直接下降，这个半球头的顶部是圆弧过渡，和销轴侧壁的浅槽配合，拆装销轴时不需要额外工具，直接向上拔就能取出，压下时靠半球头的圆弧面自动滑入槽位，实现快速锁止，比传统的开口销、卡簧拆装效率高很多，适合需要频繁更换销轴的快换工装场景。从设计思路上来说，这个组件的配合公差选择很有讲究，销轴和底座的主配合孔选用H7/h6的间隙配合，既保证销轴滑动顺畅，又不会有过大的径向晃动，半球形限位件和底座的安装孔是H8/p7的过盈配合，压装后不会因为频繁插拔销轴出现松动，

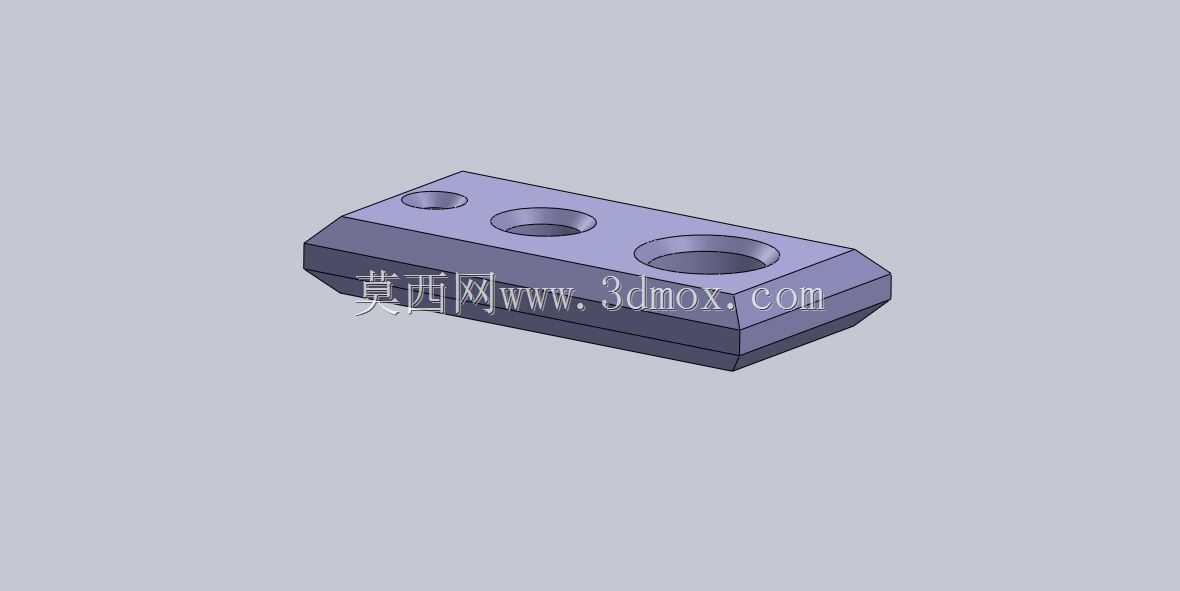

　　限位件内部要预留弹簧的安装空间，很多新手建模时会把这个孔做成盲孔且深度不够，实际装配时弹簧压缩行程不足，会出现销轴锁止不住的问题。外形尺寸方面，底座的长度方向要比销轴直径大4倍以上，宽度方向不小于销轴直径的2.5倍，这样底座固定在基板上之后，承受销轴传来的径向偏载时不会出现倾覆，底座的厚度要保证销轴插入后的配合长度不小于销轴直径的1.5倍，过短的配合长度会让销轴受力时出现歪斜，定位失准。安装边界上，底座的两个安装沉孔中心距要和常用的铝型材安装孔位匹配，比如适配2020铝型材的话，孔中心距要设为20mm，沉孔深度要能容纳M4内六角螺钉的头部，保证螺钉拧紧后头部不高出底座上表面，避免和安装的工件发生干涉；

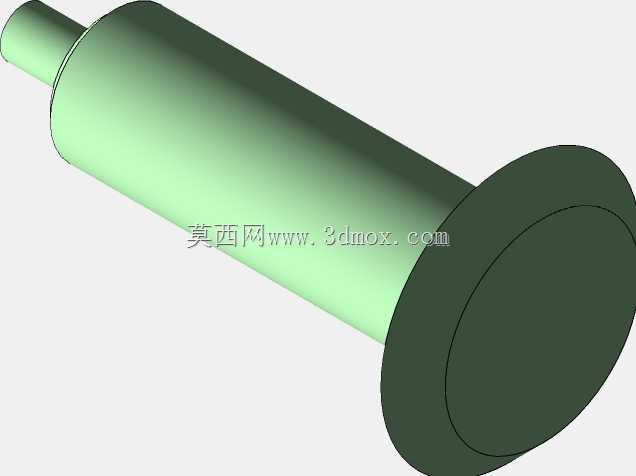

　　销轴的总长度要根据实际需要定位的工件厚度来确定，凸缘下方的光杆长度要比工件厚度加上底座配合长度多出3-5mm，给工件的装夹预留间隙，销轴顶端做了小的倒角，方便工件顺利套入，不会因为锐边刮伤工件的安装孔。很多人在做这类装配建模时，会直接把三个零件做成固定约束，实际做装配教程演示时，要把销轴设为可滑动的活动约束，限位件里的弹簧做柔性仿真，才能真实展示实际的装配动作和工作状态，另外底座的底部要做0.5mm的凹腔设计，避免底座和安装基板接触时因为平面度问题出现安装不稳，这个细节很多教材里不会提，但实际加工装配时是必须考虑的结构工艺性。这类结构虽然简单，但是涵盖了紧固件配合、限位结构设计、安装工艺性考量等多个机械设计的基础知识点，不管是做三维建模练习还是实际工装设计，把这类基础组件的设计逻辑摸透，后续做复杂设备的结构设计时才能避免很多低级错误，比如很多人设计快换定位销时，只算销的直径强度，忽略底座的安装刚度，最后实际使用时销子歪了，定位精度达不到要求，还要返工修改结构，反而浪费更多的时间。
