列车用铰接式指关节连接结构

　　这类指关节结构最早是在轨道交通车辆的走行部连接环节接触到的，当时做转向架周边附属部件的适配设计，需要在存在小幅相对角位移的两个管路或杆件之间做柔性连接，避免硬连接在车辆过曲线、通过道岔时因车体与走行部的相对扭转产生应力集中，最终导致连接部位疲劳断裂。很多刚入行的设计人员容易把这类关节和普通的铰接销轴混为一谈，实际上两者的受力边界完全不同，普通销轴铰接只需要绕单一轴线转动，而这类应用在列车上的指关节，需要同时补偿径向、轴向以及小角度的偏摆位移，属于多自由度的柔性连接节点。

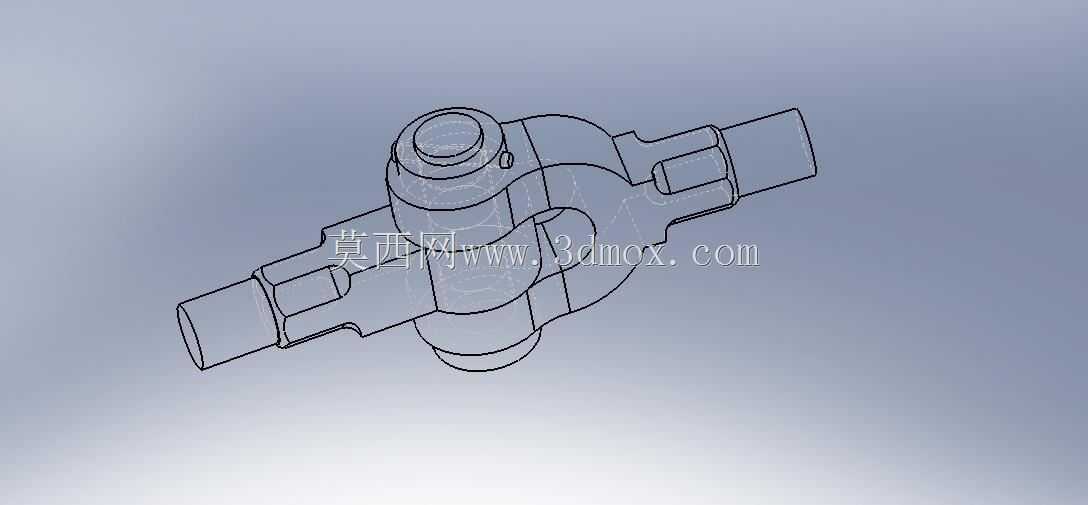

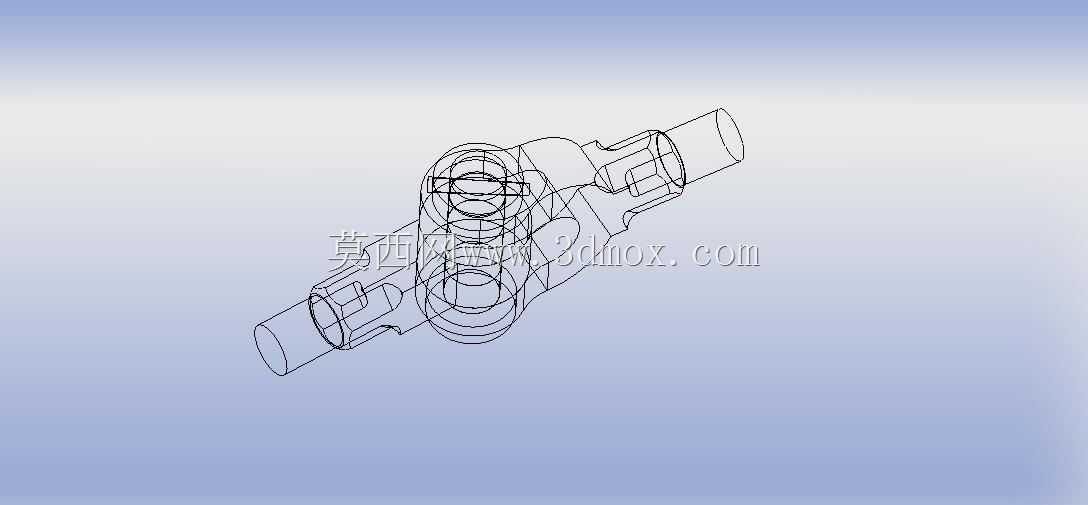

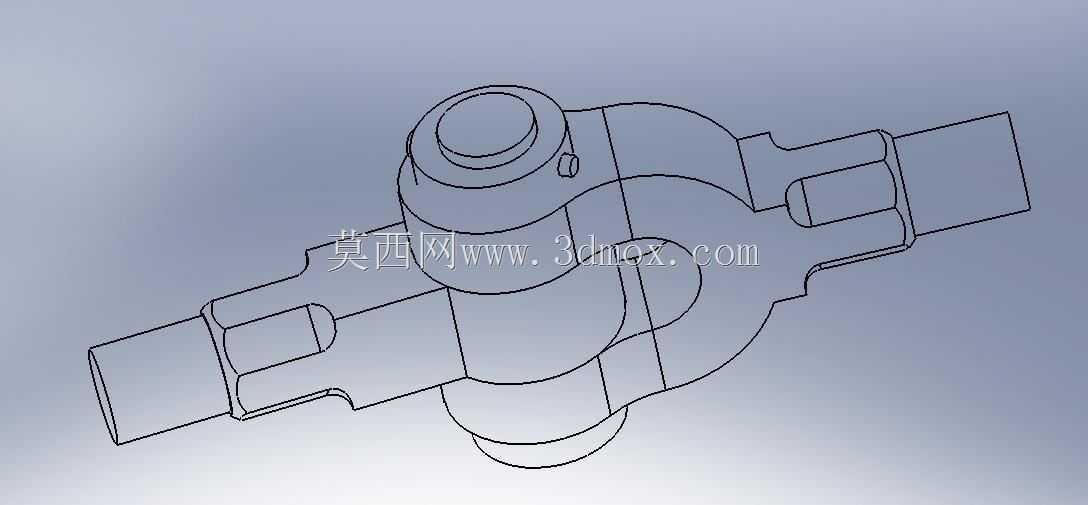

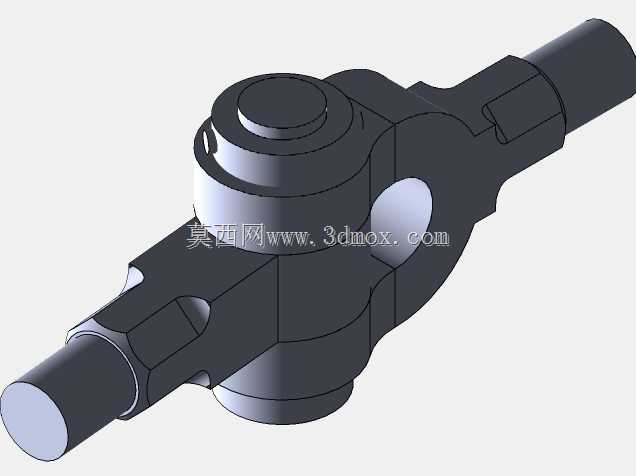

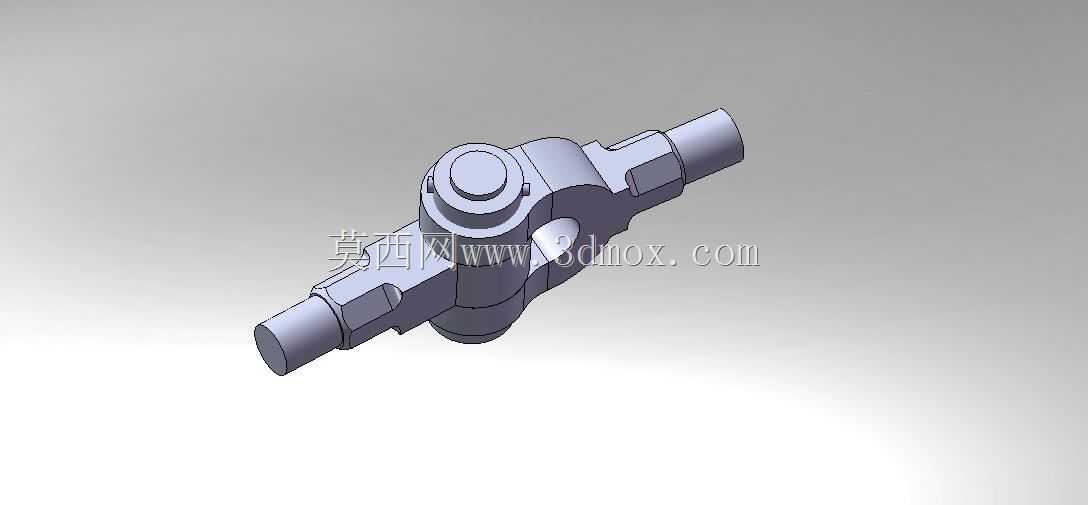

　　从结构本身来看，中间的球形铰接腔体是整个部件的核心，内部的球头配合面需要做足够的表面硬化处理，毕竟列车运行过程中持续存在振动冲击，配合面如果硬度不足，短时间内就会出现磨损松旷，直接影响连接精度。两侧的连接轴段做了扁位结构，不是整圆设计，这是考虑安装时的防转需求，整圆轴在锁紧螺母打紧时容易跟转，扁位可以卡在安装座的卡槽里，不需要额外打工艺孔定位，现场装配效率能提升不少。顶部的压盖结构是用来调整球头配合预紧力的，压盖和腔体之间预留了调整垫片的安装空间，运行一段时间出现配合间隙后，可以通过减薄垫片厚度消除间隙，不需要整体更换部件，运维成本能压到很低。

　　做这类结构的三维建模时，最容易出问题的是球头和腔体的配合间隙取值，很多新手直接按零配合建模，实际生产出来根本装不上，还会出现转动卡滞的问题，正常工况下这个配合间隙要控制在0.02mm到0.05mm之间，既要保证转动灵活，又不能有过大的窜动量。另外两侧连接轴的同轴度公差必须标注在0.03mm以内，如果同轴度超差，安装后会产生额外的装配应力，运行过程中振动会被放大，直接缩短部件的使用寿命。

　　安装边界方面，这类关节的外部轮廓没有突出的尖锐棱角，所有过渡位置都做了R角处理，一方面是避免应力集中，另一方面是列车底部安装空间非常紧凑，突出的棱角容易和周边的管线、支架发生干涉，尤其是车辆运行过程中存在动态位移，静态装配时看似有间隙，动态摆动时就可能出现磕碰。两侧连接轴的长度是根据安装座的厚度匹配的，露出安装座的螺纹段长度刚好够拧上锁紧螺母加防松垫片，不会因为螺纹段过长导致螺母锁不到位，也不会因为过短导致啮合牙数不足影响连接强度。

　　实际应用场景里，这类关节除了用在列车的杆件连接上，在一些工业设备的柔性传动链路里也能见到类似结构，比如输送线的摆动段连接、工程机械的操纵杆传动节点，核心作用都是在存在相对位移的两个部件之间传递力的同时，补偿位移偏差，避免硬连接带来的应力损坏。设计时还要考虑润滑结构，球头配合面需要预留润滑脂注油通道，顶部的压盖中心其实可以打通做注油嘴安装位，定期加注润滑脂能大幅降低配合面的磨损速度，很多早期的同类型结构没有做润滑设计，运行两三年就会出现松旷异响，必须整体更换，后期运维的工作量很大。

　　建模过程中还要注意壁厚的均匀性，中间腔体的壁厚不能出现突变，不然铸造过程中容易出现缩孔缺陷，受力时会在壁厚突变的位置产生应力集中，直接导致部件开裂。两侧连接轴和腔体的过渡位置要做足够大的过渡圆角，不能直接直角相接，这个位置是应力最高的区域，圆角过小的话疲劳强度会下降40%以上，很容易在长期振动下出现断裂问题。另外整个部件的外部尺寸要和周边安装空间做动态干涉检查，不能只做静态的装配检查，要模拟最大偏摆角度下的轮廓位置，确认和周边部件至少留有5mm以上的安全间隙，避免运行过程中出现磕碰磨损。
