工业传动用同步正时带轮结构设计

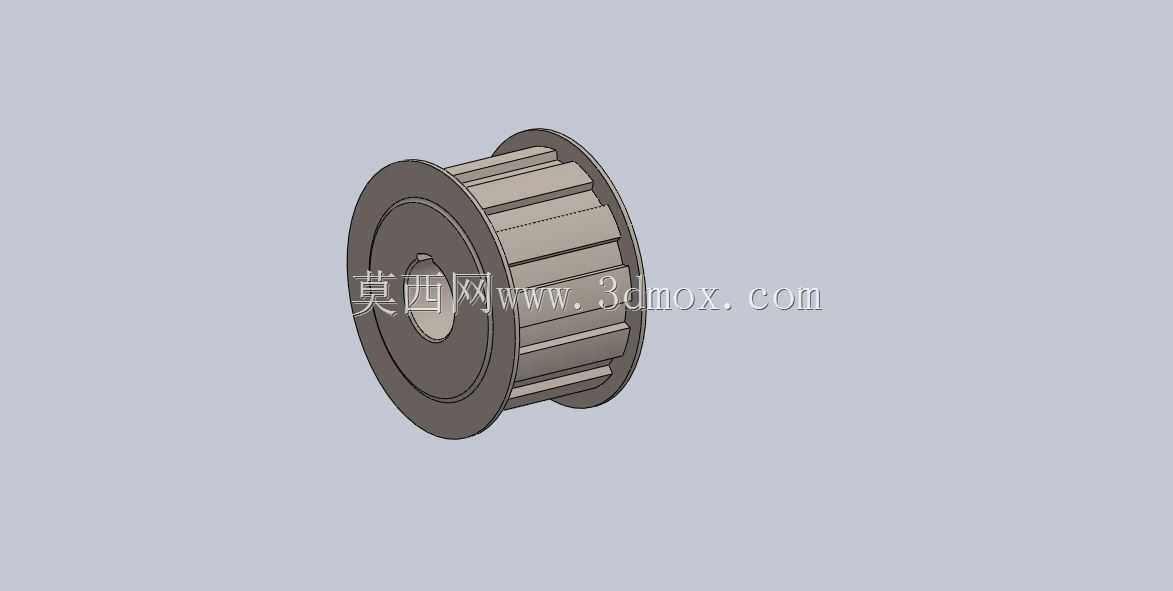

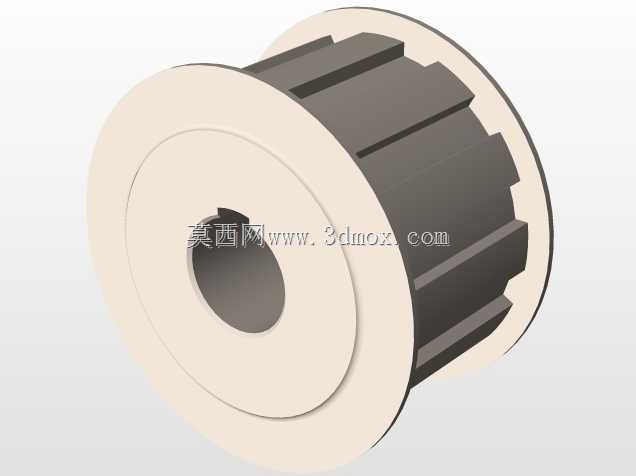

　　在各类需要精准同步传动的工业设备场景中，正时带轮是保障传动比恒定、避免打滑偏移的核心基础零件，广泛覆盖轻工输送线、自动化装配工位、小型动力传输单元、精密检测设备等对传动同步性有明确要求的工况，区别于普通摩擦式带轮，这类带轮通过轮齿与同步带齿槽的啮合完成动力传递，不会出现普通V带传动的弹性滑动问题，能在长周期运行中维持输入与输出端的转速匹配精度，尤其适合对相位匹配有严格要求的传动链路，比如包装设备的送料工位与裁切工位的动作同步、自动化设备的多轴联动动力传输、小型内燃机的配气机构传动等场景，都需要这类带轮作为传动链路的核心衔接件。从实际功能特性来看，这款带轮采用双侧挡边的结构设计，挡边高度略高于带轮齿顶高度，

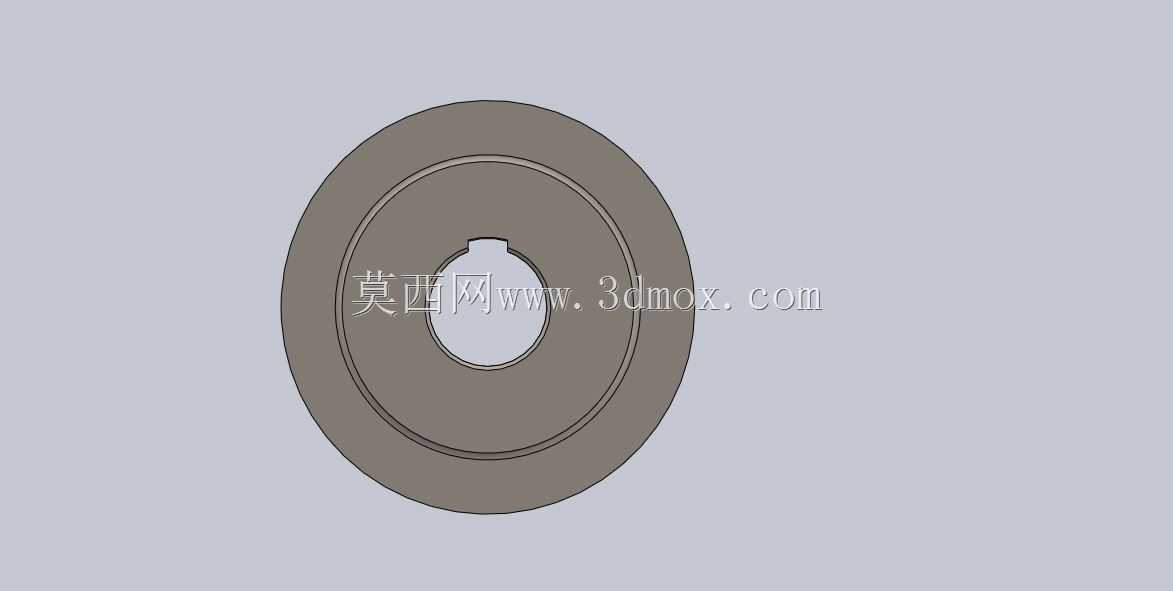

　　能在同步带运行过程中限制带体的轴向窜动，避免带体在高速运转或者启停冲击下从轮槽中脱出，尤其在中心距较长、带体张紧力存在小幅波动的传动布局中，双侧挡边的限位作用能大幅降低带体跑偏掉带的故障概率，减少日常运维的调整频次。轮齿部分采用渐开线齿形适配，齿面粗糙度控制在适合啮合传动的区间，能降低带齿与轮齿啮合过程中的摩擦损耗，减少运行噪音，同时齿槽的深度与齿厚参数匹配常用的圆弧齿或者梯形齿同步带规格，啮合过程中齿面受力均匀，不会出现局部应力集中导致的带齿异常磨损问题。轮体中心设置通孔安装位，孔壁可根据实际安装需求加工键槽或者顶丝孔，适配不同直径的传动轴安装，安装时可通过轴肩或者轴套对带轮进行轴向定位，保证带轮的安装端面与传动轴轴线垂直，

　　避免带轮偏斜导致的带体单侧磨损、传动噪音增大等问题。带轮的轮毂部分做了加厚处理，能提升轮体与轴配合的抱紧力，在传递额定扭矩的工况下不会出现轮毂开裂或者与轴相对打滑的问题，轮辐部分采用实心辐板结构，相比镂空辐板的设计，整体刚性更强，在频繁正反转、启停冲击的工况下能维持轮体的形位精度，不会因为长期交变载荷出现辐板变形、齿圈跳动超标的问题。设计过程中首先需要匹配对应规格同步带的节距参数，保证带轮的节圆直径与同步带的节线长度适配，确定合理的传动中心距范围，同时要核算带轮的最小包角，保证啮合齿数满足扭矩传递的要求，避免啮合齿数不足导致的带齿剪切失效。挡边的厚度与外翻角度也经过实际工况验证，既不会因为挡边过薄受带体轴向冲击变形，

　　也不会因为挡边过厚增加不必要的轮体重量，带轮的整体动平衡等级适配中高速传动场景，在额定转速范围内运行不会出现明显的振动，能延长配套轴承与同步带的使用寿命。从安装边界来看，这款带轮的外径尺寸、轮毂长度、安装孔直径都适配常规的传动安装空间，安装时需要预留出同步带张紧调整的行程空间，同时要保证带轮与配对带轮的端面共面，偏差控制在允许的范围内，避免带体受侧向力导致的早期损坏。在实际选型应用中，这类带轮可以根据传递的扭矩大小、运行转速、工况环境选择对应的材质与表面处理方式，常规工况下采用45号钢精加工即可满足强度要求，有轻量化需求的场景也可以选用铝合金材质加工，有防腐需求的工况还可以做表面氧化或者镀锌处理，适配不同的工业应用环境。在传动链路装配时，需要先调整好两轴的平行度，再将带轮固定到对应轴上，校正带轮的共面度后再安装同步带，调整合适的张紧力，避免张紧力过大导致的带齿与轮齿磨损加剧、轴承受力过大，也不能张紧力过小导致传动跳齿、同步精度失效。日常运维中只需要定期检查带体的张紧状态与带轮齿面的磨损情况，及时清理齿槽内积攒的粉尘杂物，就能维持传动系统的长期稳定运行，这类带轮相比齿轮传动具备缓冲减震、无需润滑、传动噪音低、维护成本低的优势，相比链传动没有多边形效应，传动更平稳，在中小功率的同步传动场景中具备极高的应用性价比。
