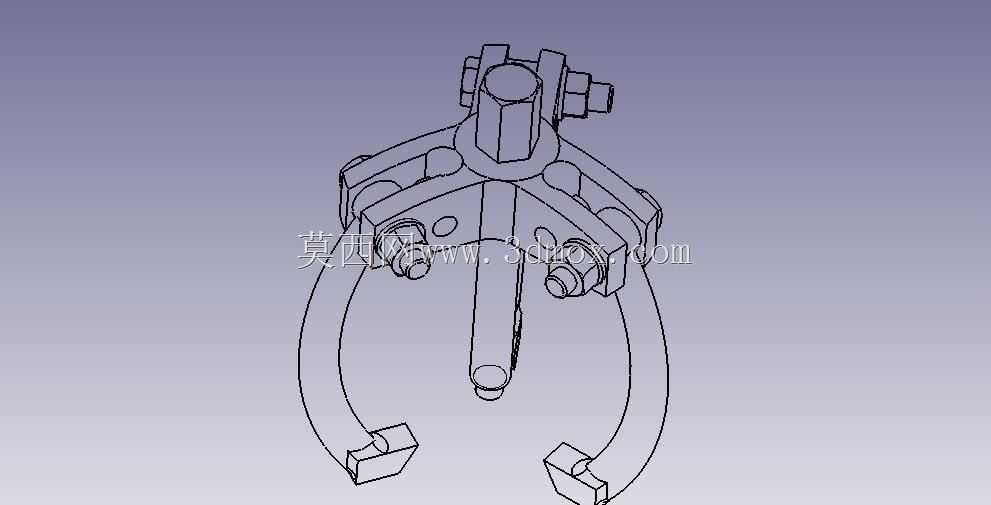

三爪式轴承拆卸维修专用拉拔工具

　　在工业设备运维、机加工车间日常检修、传动部件更换作业场景里，过盈配合安装在轴端的轴承拆卸一直是高频且容易损伤配合面的作业环节，这款三爪结构的轴承拉拔工具，正是针对这类作业痛点设计的手动拆卸工装。不同于普通两爪拉马容易出现的受力偏载、滑脱问题，这款拉拔器采用三等分分布的勾爪结构，作业时三个勾爪均匀勾住轴承外圈的下端面，中心的顶杆对准轴端的中心孔，旋转顶部的施力螺母时，顶杆的轴向推力会均匀传递到三个勾爪上，让轴承沿轴向平稳脱出，不会因为单侧受力导致轴承内圈倾斜刮伤轴颈表面，也能避免敲击拆卸带来的轴承保持架变形、滚道损伤问题。从结构设计逻辑来看，这款拉拔器的勾爪采用了铰接式连接结构，每个勾爪都可以绕铰接点小范围摆动，

　　能够适配一定外径范围内的深沟球轴承、圆锥滚子轴承的拆卸需求，不需要针对单一型号轴承定制专用拉具，在中小规格轴承的检修作业里通用性更强。勾爪的勾持端做了加厚直角处理，勾住轴承外圈时接触面积更大，不会因为应力集中压溃轴承外圈的边缘，也能减少拉拔过程中勾爪滑脱的风险。中心顶杆采用了调质处理的合金结构钢材质，端部做了圆弧倒角，顶在轴端中心孔时不会划伤中心孔的定位锥面，也能保证顶杆的受力始终沿轴的中心线方向，避免偏载。顶部的施力部位采用了六角头配合侧置拧杆的结构，既可以用扳手施加较大的拆卸力矩，也可以在空间受限的场合用短拧杆手动旋转，适配不同的作业空间条件。考虑到实际检修场景里的安装边界，这款拉拔器的环形架体预留了足够的径向调节空间，

　　三个勾爪的张开范围可以覆盖常规中小型传动设备上的常用轴承外径，作业时不需要额外拆卸轴周边的密封端盖、挡圈等周边零件，只要勾爪能够勾住轴承外圈端面即可作业，大幅减少拆卸前的辅助工作量。拉拔器的整体结构没有易损的复杂传动部件，日常维护只需要在铰接点、顶杆螺纹处定期涂抹润滑脂即可，在车间多粉尘、少量油污的作业环境下也能长期可靠使用，不会因为细小杂物卡滞导致机构失效。在电机检修、减速机维护、泵类设备传动端更换轴承的作业里，这类三爪拉拔器是必备的手动工具，相比液压拉马它的整体重量更轻，携带到高空作业、狭窄设备安装位作业时更方便，对于过盈量不大的中小型轴承拆卸，作业效率远高于敲击、撬别等传统拆卸方式，也能最大程度保护轴和轴承的配合面，

　　避免拆卸不当导致的零件报废问题。设计时特意将勾爪的受力点做了下沉处理，拉拔时勾爪的受力方向与轴向平行，不会出现勾爪向外张开滑脱的问题，架体的环形结构也能对三个勾爪的张开角度起到限位作用，当轴承外径接近拉拔器最大适配范围时，勾爪也不会因为受力过大向外变形脱出，作业安全性更有保障。
