内燃机传动用发动机连杆结构设计

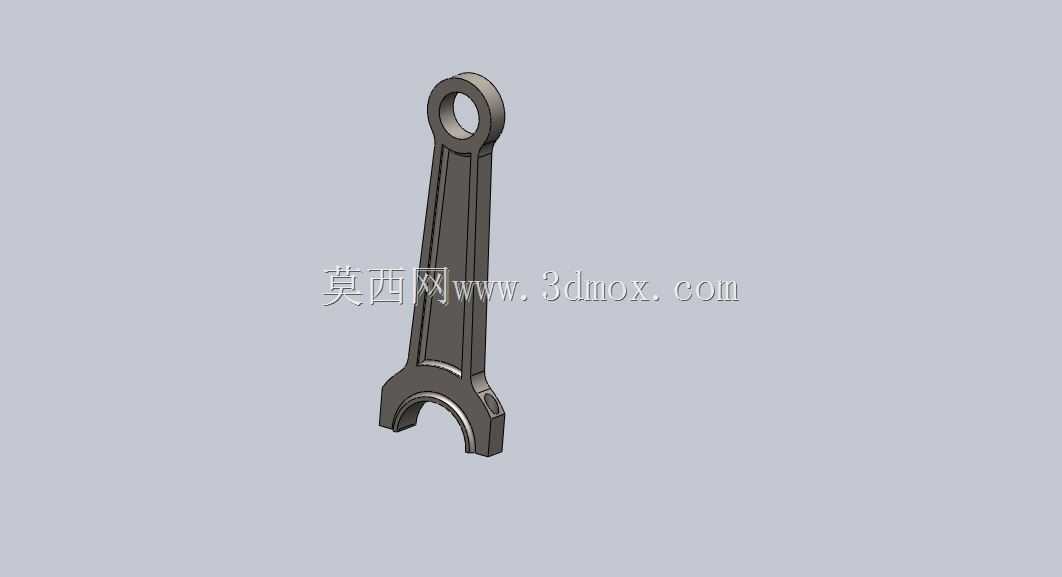

　　在往复式内燃机的动力传递链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力转换效率与整机运行可靠性，日常应用覆盖车用汽油机、柴油机、小型通用动力机组、工程机械动力单元等多个场景，但凡采用曲柄连杆机构实现热功转换的动力设备，都离不开这类零件的支撑。从实际工况来看，连杆工作过程中需要同时承受活塞传递的爆发压力冲击、往复运动产生的惯性拉压载荷，以及曲轴旋转带来的交变弯曲作用力，因此结构设计阶段首先要兼顾强度与轻量化的平衡，避免大质量带来的额外惯性损耗，同时也要保证高载荷下的结构刚度，防止变形引发的配气失准、活塞偏磨等连锁故障。该连杆整体采用长杆身对称布局，上端为整圆活塞销孔结构，

　　用于穿装活塞销实现与活塞的铰接，孔位的同轴度、表面粗糙度直接影响活塞销的转动灵活性与磨损速率，设计时需要预留合适的配合公差，满足润滑油脂的存储与油膜形成条件；下端为分体式曲柄连接端，也就是常见的连杆大头结构，用于抱合曲轴的连杆轴颈，分体式设计可以满足曲轴装配时的穿装需求，结合面的定位精度直接决定大头孔的圆度保持能力，工作过程中要承受曲轴旋转带来的交变载荷，避免结合面错位引发的轴颈磨损。杆身部分采用工字形截面设计，这是连杆类零件经过长期工程验证的最优截面形式，在同等材料用量下可以获得更高的抗弯截面模量，有效降低往复运动的惯性质量，同时杆身从大头到小头采用平滑过渡的变截面设计，避免截面突变带来的应力集中问题，

　　过渡区域的圆角参数需要经过应力校核，防止交变载荷下的疲劳裂纹萌生。从安装边界来看，连杆小头的外径尺寸需要匹配活塞内腔的销座间距，保证装配后不会与活塞内壁发生运动干涉；大头的开合尺寸需要满足曲轴连杆轴颈的装配通过性，拧紧连杆螺栓后的大头孔内径要与轴颈保持规定的配合间隙，满足轴瓦的安装与润滑油道的对正需求；杆身的整体长度决定了活塞的行程参数，直接关联内燃机的压缩比与排量设计，设计时需要严格控制大小头孔的中心距公差，避免压缩比偏差带来的动力输出异常。实际建模过程中，需要重点关注几个关键位置的细节处理：大小头与杆身的过渡圆角要平滑连续，不能出现建模棱角，否则后续有限元应力分析时会出现虚假应力集中点，影响结构强度判断；

　　大头结合面的定位结构要与螺栓孔位置匹配，保证装配时的定位精度；油道的布置如果采用杆身内置油道的结构，需要保证油道从大头轴瓦位置贯通到小头活塞销位置，实现运动过程中的压力润滑，油道孔的转角位置要做倒圆处理，避免润滑油流动时的阻力过大。这类零件在实际生产中多采用模锻成型后机加工的工艺路线，建模时的拔模斜度、加工余量预留也要结合工艺需求设置，比如大小头的端面、孔位都要预留合适的加工余量，非加工面的拔模角度要符合锻模的出模要求，避免后续生产环节出现成型缺陷。从应用适配性来说，不同功率等级的动力设备对连杆的尺寸、材料选型有不同要求，小排量通用动力的连杆尺寸偏小，多采用合金钢模锻，大马力柴油机的连杆尺寸更大，部分会采用分体式斜切口大头设计，满足大直径曲轴轴颈的装配需求，但核心的传力逻辑、结构设计思路是共通的，都是在保证强度刚度的前提下尽可能降低运动质量，减少惯性损耗，提升动力转换的平顺性。
