曲线驱动参数化螺旋楼梯结构设计方案

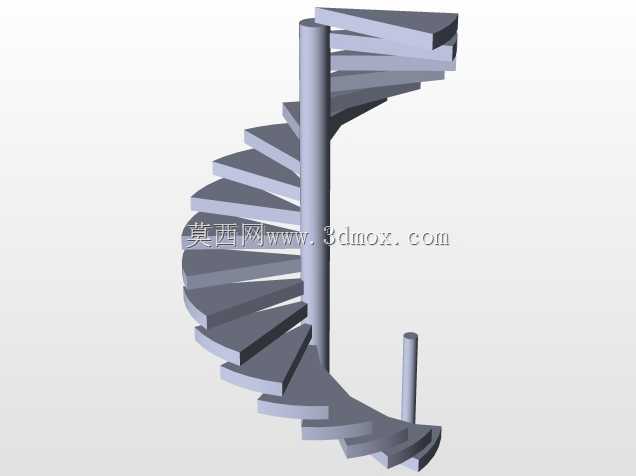

　　螺旋楼梯作为垂直交通构件，常应用于loft空间、小型商业夹层、景观构筑物、工业检修平台这类对占地尺寸有严格限制的场景，相比直跑楼梯能够节省至少60%的水平投影面积，同时凭借流畅的曲面形态兼顾空间装饰属性。本次设计的螺旋楼梯采用中心立柱承力+外侧护栏辅助约束的结构形式，整体围绕固定中心轴做螺旋上升排布，踏步板沿螺旋线等角度均匀分布，相邻踏步的高度差控制在人体工程学舒适区间，避免上下通行时出现步幅适配问题。设计过程中采用曲线驱动的建模逻辑，先确定中心轴位置与整体上升高度，绘制符合通行宽度要求的螺旋引导线，再以引导线为路径阵列踏步构件，每一块踏步板的水平面始终保持与地面平行，踏步外侧边缘与引导线严格贴合，保证整梯的螺旋曲面顺滑无折角。

　　从安装边界来看，整梯的水平投影为标准圆形，最小安装净空只需满足投影直径外加两侧各50mm的安装操作余量即可，无需额外预留大面积施工空间，中心立柱底部通过膨胀螺栓与地面结构层固定，顶部可根据现场情况选择与上层楼板结构铰接或者直接做自由端收边，适配不同层高的安装需求。外侧护栏采用连续曲面挡板加顶部扶手的组合结构，挡板沿螺旋线随踏步同步上升，扶手高度保持在通行安全规范要求的高度范围内，全程无高度突变，能够给通行人员提供连续的防护支撑，挡板与踏步外侧边缘采用嵌入式连接，没有突出的连接构件，避免勾挂衣物造成通行阻碍。踏步板采用等宽设计，靠近中心立柱一侧的踏步宽度满足最小踩踏深度要求，外侧踏步宽度适配正常行走的脚面尺寸，

　　即使携带小型工具上下通行也不会出现踏空风险。在结构受力层面，中心立柱承担整梯80%以上的竖向荷载，踏步板与立柱之间采用插接加焊接的固定方式，每一块踏步的荷载都能直接传递到中心立柱上，外侧护栏除了防护作用外，还能将所有踏步的外侧端连成整体，形成类似螺旋弹簧的整体受力结构，提升整梯的抗侧移能力，即使在人员密集通行的情况下也不会出现明显的晃动。设计过程中特意规避了传统螺旋楼梯建模时容易出现的踏步错位、曲面褶皱问题，通过曲线驱动的关联参数，只要调整螺旋线的圈数、总高度、半径参数，就能快速生成不同尺寸的整梯模型，不需要逐个调整踏步位置，大幅提升同类型构件的设计效率。从实际使用场景出发，这款楼梯既可以作为民用空间的日常通行楼梯，

　　也可以调整材质参数后作为工业设备的检修爬梯使用，当用于工业场景时，可将踏步板更换为防滑花纹钢板，护栏加高并增加中间横档，满足工业场所的安全防护要求；用于民用装饰场景时，可将护栏挡板更换为玻璃、实木等装饰性材质，踏步板匹配室内装修风格做表面处理，适配不同的装修设计需求。整梯的所有构件都采用参数化关联设计，修改任意全局参数时，所有关联部件都会自动更新匹配，比如调整整体层高时，踏步数量、每阶踏步高度、螺旋线总长度、护栏长度都会自动重新计算，不会出现构件脱节或者尺寸错误的问题，这也是曲线驱动建模相比传统逐件建模方式的核心优势，尤其适合这类沿固定路径规律排布的构件设计，能够在保证设计精度的前提下，减少大量重复调整的工作量。在安装施工层面，所有构件都可以在工厂预制完成后运输到现场组装，中心立柱为分段式结构，可根据运输条件拆分为2-3段，现场通过法兰拼接，踏步板与立柱的连接位置都做了预定位标记，现场安装时不需要额外放线定位，只需按照标记依次固定踏步、安装护栏即可，整体安装时间相比现浇混凝土螺旋楼梯缩短70%以上，且施工过程中无湿作业，对周边环境影响极小，适合在已完成装修的空间内加装使用。
