直管型荧光灯照明构件三维结构

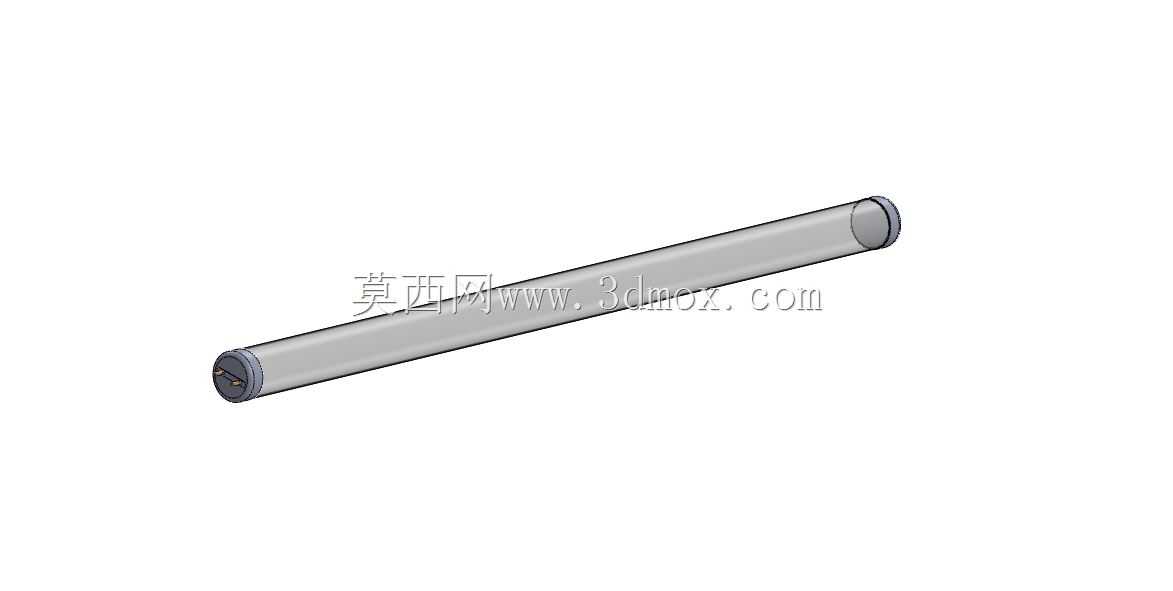

　　在工业厂房、办公空间、地下车库等大面积公共照明场景中，直管型荧光灯是应用周期极长的常规照明载体，这款三维结构完整还原了常规T8规格直管荧光灯的全装配形态，覆盖灯体玻璃管、两端电极灯头、端部密封结构的全部细节，可直接用于照明系统布局仿真、灯具配套结构设计、工装夹具适配开发等场景。从实际使用维度看，这类荧光灯的核心作用是通过管内汞蒸气放电激发荧光粉实现可见光输出，相比早期白炽灯具备更高的光效与更长的使用寿命，在LED照明普及前，是商用与工业空间照明的绝对主流选型，即便当下存量改造项目中，仍有大量同规格产品在役，对应的替换、维护、配套支架设计需求长期存在。做这款结构建模时，首先要把控的是灯体的同轴度要求，整根灯管为等径圆柱结构，

　　玻璃管部分的外径公差需要控制在±0.3mm范围内，才能适配常规的弹簧卡扣式灯架安装位，避免出现装夹松动或者卡入困难的问题；两端的灯头结构采用了标准的G13灯脚规格，两个插脚的中心距严格控制在12.7mm，插脚的伸出长度、直径都匹配国标灯座的适配尺寸，确保模型导入装配环境后，可以直接完成与标准灯座的配合仿真，不需要二次调整尺寸参数。很多新手做这类灯具建模时容易忽略端部的密封结构细节，实际上灯头与玻璃管的衔接位置有一圈滚压固定的金属包边，这个结构不仅是固定玻璃管与灯头的机械连接位，同时也是填充密封胶、隔绝管内惰性气体外泄的核心密封边界，建模时还原这个细节，才能让结构在做受力仿真、装配干涉检查时更贴近真实产品的状态。从安装边界来看，

　　单根1200mm长度规格的灯管，安装时需要预留的两端灯座支撑间距为1195mm到1205mm之间，灯体径向的安装净空需要大于40mm，避免灯体与吊顶、线槽等周边构件出现摩擦干涉；同时灯头位置的插脚需要预留3mm的轴向窜动间隙，适配灯座内部的弹簧接触结构，保证通电接触的可靠性。在结构设计思路上，这款灯管的整体结构做了等强度的简化处理，玻璃管部分采用均匀壁厚设计，壁厚控制在0.8mm到1.0mm之间，既保证了玻璃管的结构强度，避免运输、安装过程中出现碎裂，也不会因为壁厚过厚影响光线的透射效率；两端的灯头采用阻燃电木材质搭配金属插脚，插脚与灯头内部的电极引线做了铆接固定结构，建模时把这个铆接点位的结构做了还原，方便后续做拆解动画、装配工艺演示时可以清晰展示内部的连接关系。在不同的应用场景下，这类灯管的适配性也有差异，比如在有防爆要求的厂房场景中，对应的灯管会在玻璃管外壁增加一层防爆保护膜，模型中预留了这个膜层的厚度装配位，方便设计人员根据使用场景快速调整结构；在低温环境使用的场景下，灯管的电极部分会升级为预热式结构，对应的灯头内部尺寸也做了可调整的建模参数，不需要重构整体模型就能完成适配修改。做这类照明构件的三维建模，最核心的是要匹配实际安装的接口标准，不能只做外观的形似，很多外观模型看起来和真实灯管一致，但实际导入装配后会出现灯脚间距不对、管径不匹配的问题，导致后续的布局仿真、工装设计全部出现尺寸偏差，

　　这款结构在建模初期就把所有安装接口的尺寸按照国标要求做了参数化锁定，所有配合尺寸都预留了合理的公差带，不管是做照明系统的整体布局渲染，还是做灯管安装工装的结构设计，抑或是做旧灯改造的适配结构开发，都可以直接调用这个模型，不需要反复核对基础尺寸。另外，模型的灯体部分做了材质分层，玻璃管、金属包边、电木灯头、金属插脚都分别做了独立的实体分组，方便后续做渲染时赋予不同的材质属性，也方便在做有限元分析时对不同部位赋予对应的材料参数，比如玻璃部分的脆性材料参数、电木部分的绝缘阻燃材料参数、金属插脚的导电铜材参数，都可以直接对应到分组实体上，减少后续模型处理的工作量。在实际的设备配套场景中，这类荧光灯还经常被集成到机床设备的操作照明、配电柜的内部照明、自动化生产线的工位照明位置，对应的安装支架、防护灯罩的设计都需要匹配灯管的外形尺寸，这款模型的外形轮廓做了精准的曲面还原，在做配套防护结构设计时，可以直接把灯管模型作为干涉检查的参考体，确保护罩与灯管之间预留足够的散热间隙，同时不会出现光线遮挡的问题。
