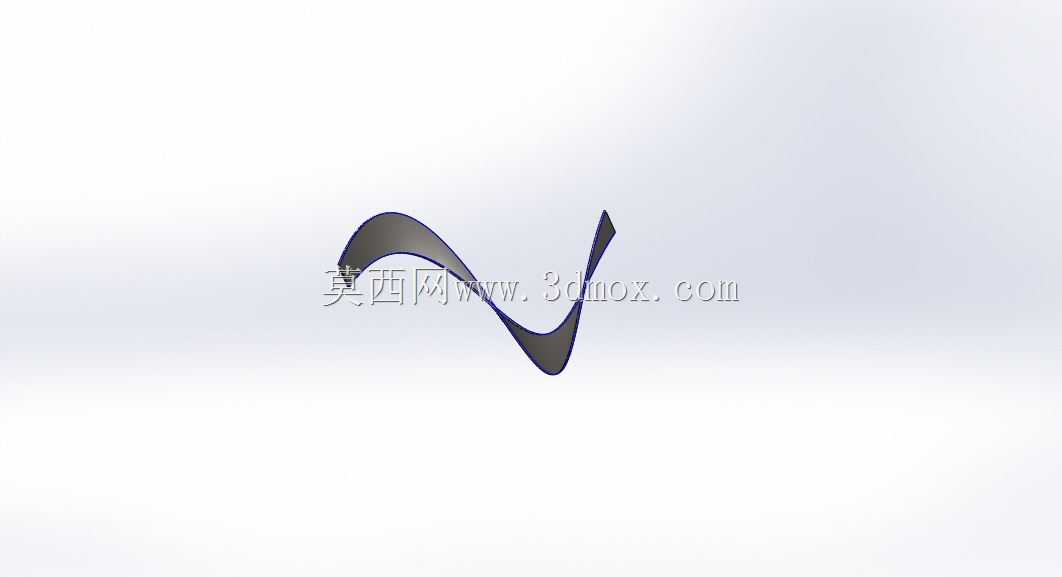

SOLIDWORKS钣金放样制作弧形线圈结构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:486529
  • SOLIDWORKS钣金放样制作弧形线圈结构
  • SOLIDWORKS钣金放样制作弧形线圈结构

  这类弧形钣金线圈结构,多应用在电磁感应加热设备、特种磁体绕组支撑、环形传感装置的配套构件中,区别于常规绕制的漆包线线圈,采用钣金工艺成型的线圈结构,自身具备更高的结构刚性,不需要额外增设支撑骨架就能维持固定的弧形曲率,在大电流、高振动的工业工况下,能避免传统绕线线圈出现的松散、移位、层间磨损问题。

  从实际使用场景来看,这类构件常安装在环形输送线的感应加热工位、管道外壁的电磁除垢装置、小型磁选设备的励磁单元中,安装时需要匹配对应设备的弧形安装基面,因此设计阶段首先要确认的就是安装边界的曲率参数:构件的内弧面需要和安装基面完全贴合,单边贴合间隙控制在0.2mm以内,避免出现气隙影响电磁转换效率,同时构件的轴向宽度需要匹配安装位的预留槽尺寸,两端的连接折边需要预留对应的固定孔位,孔位的位置度公差要控制在0.15mm以内,保证安装时不需要额外修配就能直接对位固定。

  设计思路上,采用钣金放样命令来构建这类弧形线圈,核心是要处理好弧形弯曲过程中的材料延展问题,常规的折弯命令只能处理固定折弯半径的直边弯折,对于这种连续变曲率的弧形结构,必须通过放样折弯来生成,首先要绘制两个不同位置的截面轮廓,两个轮廓的开口方向、材料厚度方向需要完全对齐,同时要根据板材的材质预留对应的折弯系数,比如采用普通冷轧钢板制作时,K因子取0.42左右就能保证成型后的尺寸和设计值偏差在可控范围内,如果是采用不锈钢或者铝合金板材,需要对应调整K因子数值,避免成型后出现弧长不足或者两端错位的问题。

  从功能特性来看,这种钣金成型的线圈结构,自身可以作为导电载体直接通大电流,也可以作为传统绕线线圈的支撑护罩,当作为导电载体使用时,板材的厚度需要根据额定电流的大小来选择,电流密度控制在3-5A每平方毫米就能避免工作时出现过热问题,构件的表面需要做绝缘氧化或者喷塑处理,层间如果需要叠加安装,要在接触面预留0.1mm的绝缘层间隙,避免出现匝间短路的问题。如果作为支撑护罩使用,板材厚度可以适当减薄,重点保证弧形的尺寸精度,内壁需要做倒圆角处理,避免划伤内部的漆包线绝缘层。

  外形尺寸方面,这类弧形构件的曲率半径通常根据配套设备的直径来确定,常见的应用规格中,曲率半径从100mm到500mm不等,轴向宽度根据功率需求从20mm到100mm不等,两端的折边长度通常取15-20mm,折边上的固定孔直径根据安装螺丝的规格确定,通常采用M4到M6的螺丝固定,因此孔直径预留0.2mm的安装间隙即可。设计时还要注意构件的最小弯曲半径,不能小于板材厚度的1.5倍,否则成型过程中容易出现板材外侧开裂的问题,对于曲率半径较小的结构,可以适当增加成型工序的次数,避免一次成型导致的材料应力集中。

  在实际建模过程中,还要考虑后续加工的工艺性,放样生成的实体需要展开验证展开尺寸的合理性,展开后的轮廓不能出现自相交的情况,否则无法通过激光切割下料,同时展开后的板材边缘需要预留合适的工艺缺口,避免折弯时在折边位置出现材料拉扯变形的问题。对于需要多段拼接的大尺寸线圈结构,每一段的拼接位置要设置在弧面应力最小的位置,拼接处采用搭接焊的方式连接,焊接后需要打磨平整,保证弧面的顺滑度,避免影响后续的安装贴合度。

  这类结构在实际生产中,下料采用激光切割完成板材的轮廓加工,之后通过数控折弯机配合专用的弧形折弯模具完成成型,成型后需要用专用的弧度检具检测弧面的贴合度,对于超差的位置进行局部校形,最后做表面处理和绝缘处理,检验合格后就可以进入装配环节。相比传统的铸造或者机加工方式制作的弧形线圈构件,采用钣金放样工艺制作的结构,生产效率更高,材料利用率能达到90%以上,同时构件的重量更轻,在满足结构强度和电磁性能要求的前提下,能有效降低整体设备的重量和生产成本。
