内燃机分体式连杆大头瓦盖结构设计

　　做动力机械结构设计的工程师大多清楚，曲柄连杆机构是往复式动力设备里把直线往复运动转化为旋转运动的核心传动单元，而连杆作为连接活塞销与曲柄销的关键承力件，其大头端的分体式瓦盖结构，直接决定了曲柄销的装配便利性、运转同轴度以及长期交变载荷下的结构可靠性。日常接触的四冲程汽油机、柴油机，还有往复式柱塞泵、隔膜泵这类依靠曲柄滑块机构实现动力转换的设备里，这类分体式连杆瓦盖都是必不可少的组成部分，它和连杆杆身的下半圆弧配合，共同构成完整的曲柄销安装孔，用来包裹夹持轴瓦，保障曲柄销在孔内顺畅转动的同时，传递活塞做功产生的爆发压力。

　　从实际装配场景来看，这类瓦盖的设计首先要匹配曲柄销的安装逻辑——因为曲轴是整体锻造或铸造成型的，曲柄销的轴颈直径大于曲轴主轴颈的过渡段尺寸，连杆大头如果做成整体式结构，根本无法从曲轴端部套入安装，因此必须采用分体式结构，通过两个定位螺栓将瓦盖与连杆杆身紧固为一体。设计时首先要确定的就是两个安装螺栓孔的中心距，这个尺寸不能随意设定，既要保证螺栓有足够的安装空间，能施加规定的预紧力矩而不出现螺纹滑牙、螺栓断裂的问题，还要保证瓦盖与杆身贴合面的压紧力均匀分布，避免轴瓦安装后出现圆度超差，导致运转过程中出现偏磨、烧瓦的故障。

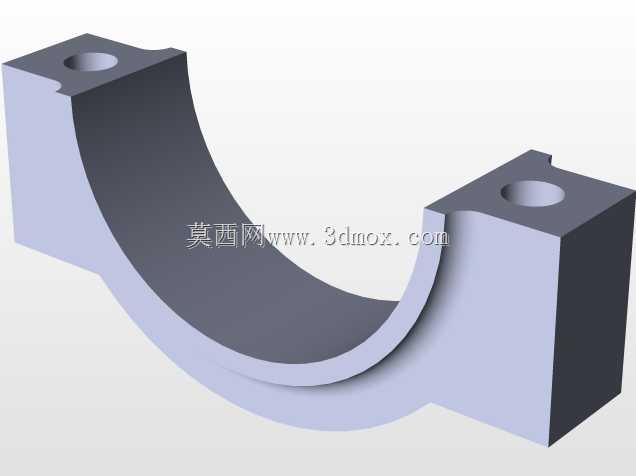

　　从结构外形来看，这个瓦盖的主体是半圆弧拱形结构，两侧带有对称的螺栓安装凸台，凸台上加工有贯通的螺栓过孔，半圆弧的内径尺寸需要和对应规格的轴瓦外径过盈配合，过盈量通常控制在0.02-0.05mm区间，过盈量太小会导致轴瓦在孔内转动、堵塞油孔，过盈量太大则会压溃轴瓦的钢背，破坏轴瓦的合金层。瓦盖与连杆杆身的贴合面需要做精加工处理，表面粗糙度要达到Ra1.6以下，同时两个螺栓孔的轴线要与贴合面保持垂直，垂直度公差通常控制在0.02mm/100mm以内，避免螺栓紧固后出现附加弯矩，导致瓦盖变形。

　　在安装边界的考量上，瓦盖的外侧轮廓不能超出连杆大头的整体回转半径，否则曲轴运转时瓦盖会碰撞曲轴箱内壁、平衡块或者其他相邻气缸的连杆，造成运动干涉。瓦盖顶部的厚度也要经过强度校核，要能承受发动机做功行程中活塞传递过来的最大爆发压力，还要承受曲轴高速旋转时产生的离心惯性力，通常会采用45号钢或者40Cr合金钢锻造毛坯，经过调质处理后再进行精加工，部分高负荷的柴油机机型还会在瓦盖的半圆弧表面做喷丸处理，提升表面的抗疲劳强度。

　　实际建模过程中，首先要根据曲柄销的直径确定半圆弧的基本尺寸，再根据选定的连杆螺栓规格确定两侧凸台的宽度和厚度，螺栓过孔的直径要比螺栓大0.5-1mm，给装配留出适当的调整余量，同时要在贴合面位置设计定位结构，常见的有定位套、止口或者锯齿形定位面，避免螺栓紧固过程中瓦盖出现错位，导致曲柄销孔的同轴度超差。还要注意在半圆弧的两端加工出卸荷槽，避免应力集中在圆弧与凸台的过渡位置，导致长期交变载荷下瓦盖出现裂纹断裂。

　　从应用场景的适配性来说，不同功率的动力设备对瓦盖的结构强度要求差异很大，小排量通用汽油机的连杆瓦盖可以适当减小壁厚，降低往复运动的质量，减少惯性力带来的振动，而大马力柴油机的连杆瓦盖则需要加大凸台尺寸，采用更高强度等级的螺栓，甚至在瓦盖外侧设计加强筋，提升整体的结构刚度。另外，瓦盖的螺栓紧固力矩有严格的工艺要求，必须按照规定的力矩分2-3次对称拧紧，部分机型还会采用扭矩转角法，保证螺栓的预紧力一致，避免运转过程中出现螺栓松动、瓦盖脱落的严重故障。

　　在油道设计上，部分连杆的瓦盖位置会加工有与杆身连通的润滑油孔，将曲轴主轴颈输送过来的压力机油引导到曲柄销位置，润滑轴瓦与曲柄销的摩擦面，建模时要注意油孔的位置不能与螺栓孔干涉，油孔的出口要正对轴瓦的油槽位置，保证润滑油路通畅。还要注意瓦盖的所有棱边都要做倒角或者倒钝处理，避免装配过程中划伤操作人员，也防止尖锐棱边产生应力集中。
