QFN封装用48线接触式插座基座结构

　　在半导体封装测试与PCB样板验证环节，这类接触基座是连接芯片测试工位与外围电路的核心承载部件，日常产线里做QFN封装器件的烧录、导通测试、功能验证时，都需要这类定位精度足够的基座来固定器件，同时保证每一个引脚的接触压力均匀，避免测试过程中出现接触不良、引脚压伤的问题。很多刚接触治具设计的工程师容易忽略基座的安装边界，直接按照器件本体尺寸画轮廓，最后装配时才发现和测试台的定位柱、压合机构产生干涉，这个基座的设计就提前考虑了这类装配问题，整体采用带圆角的矩形板状结构，四个边角做了避让切边，不会和测试工装的下沉台阶产生磕碰。

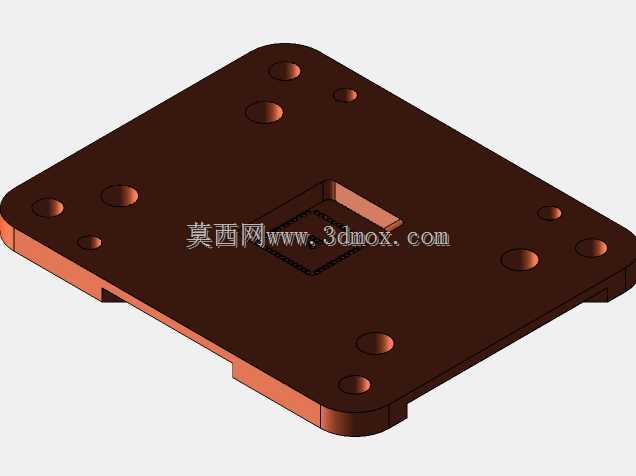

　　从功能特性来看，这个基座的核心作用是为48线QFN器件提供精准的定位型腔，型腔的尺寸公差控制在微米级，刚好能容纳对应规格的QFN器件放入，不会出现器件放偏导致引脚错位的情况。板面上分布的多组沉孔，分为两类功能：靠近四个边角的大直径沉孔是安装固定孔，用来穿装锁紧螺丝，把基座牢牢固定在测试治具的底板上，沉孔的深度刚好能让螺丝头完全没入板面以下，不会突出表面影响压合机构的下行行程；分布在型腔周边的小直径沉孔是定位销孔，用来和治具上的定位销配合，保证基座每次拆装后的重复定位精度，不需要反复调整位置就能对齐下方的测试探针阵列。

　　设计思路上，这个基座没有做多余的镂空减重，因为测试过程中压合机构会施加持续的下压力，如果板面刚性不足，长期使用后会出现形变，导致型腔位置偏移，接触压力不均。整体采用等厚板材加工，底部在型腔对应位置做了下沉凸台，一方面是给器件底部的散热焊盘留出避让空间，避免QFN器件底部的散热层被基座顶起导致引脚虚接，另一方面凸台结构也能增强板面中部的刚性，减少压合时的形变量。板面的所有孔位都做了倒角处理，没有尖锐的毛刺边，装配时不会刮伤操作人员，也不会割伤连接的线缆绝缘层。

　　实际应用中，这类基座除了用在量产测试工位，也常被硬件工程师用来做PCB设计的渲染验证，1:1的准确刻度可以直接导入PCB设计软件，和板上的封装尺寸做匹配校验，提前发现封装绘制时的尺寸偏差，避免打样后出现器件无法贴装的问题。很多工程师在做方案展示时，也会把这类精准的接插件模型放入装配体，让整体的渲染效果更贴近真实成品，不会因为接插件部分的模型失真影响方案评审的判断。安装边界方面，基座的整体外轮廓尺寸适配常用的48位QFN测试座通用安装孔位，不需要重新在治具板上打孔就能直接替换原有磨损的基座，维护更换的效率很高，底部的凸台高度和通用测试治具的下沉槽深度匹配，装配后板面和治具表面齐平，不会出现凸起或者凹陷影响器件放置。接触部分的型腔边缘做了微小的导入倒角，器件放入时能顺着倒角滑入定位位置，不需要刻意对准就能放到位，减少操作人员的对位时间，提升批量测试时的作业效率。
