车床用方形回转刀架结构设计

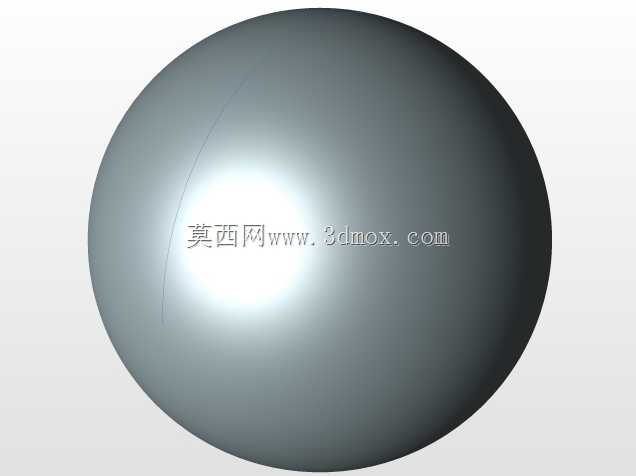

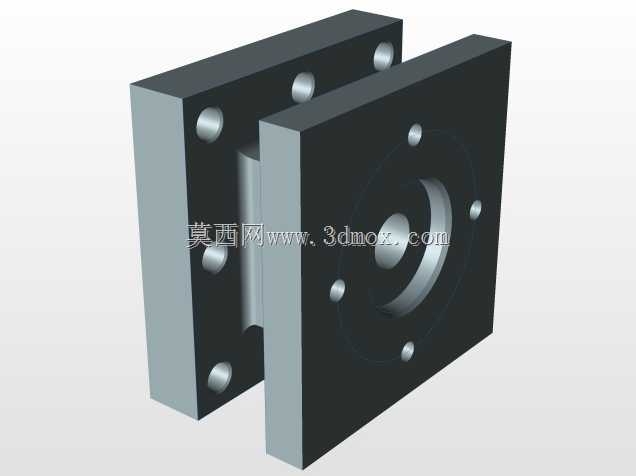

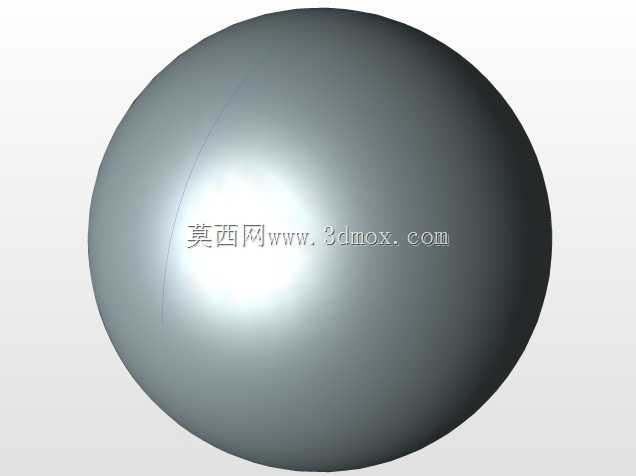

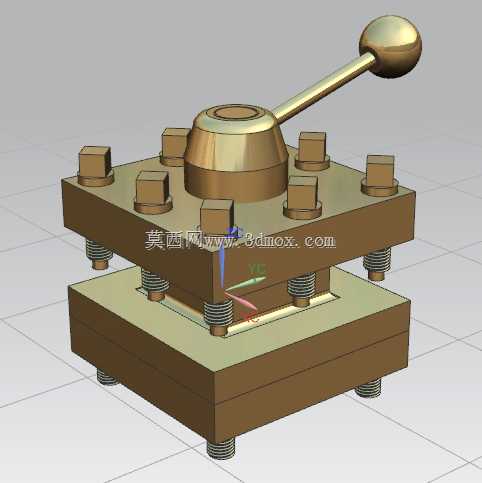

　　在普通卧式车床的切削加工环节，方形刀架是直接决定刀具装夹稳定性、换刀效率的核心功能部件，日常加工轴类、盘类、套类零件的外圆车削、端面车削、切槽、螺纹切削工序，都需要依托刀架完成多把刀具的固定与工位切换，是车床操作中使用频率最高的工装组件之一。这款方形刀架采用经典的四方回转式结构，整体分为上下两层叠装结构，下层为固定在车床中拖板上的安装基座，上层为可绕中心轴回转的刀台本体，中心位置设置带球面操作手柄的锁紧机构，刀台四个立面可同时装夹四把不同用途的车刀，满足单次装夹工件后多工序连续加工的需求，减少反复拆装刀具的辅助时间。从结构设计逻辑来看，刀架的定位精度直接决定加工尺寸的一致性，因此在上下层结合面设置了高精度的端面齿盘啮合结构，

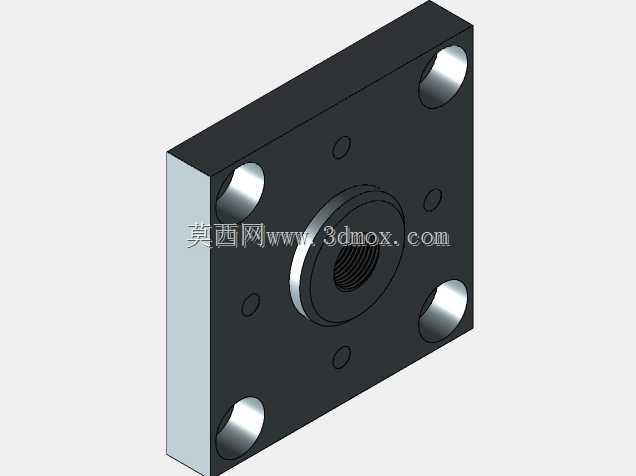

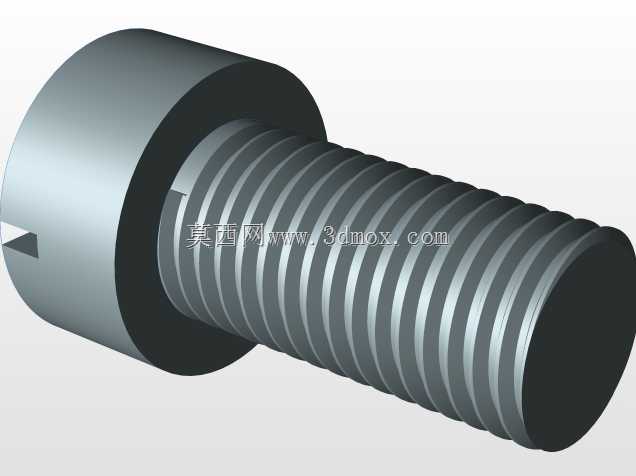

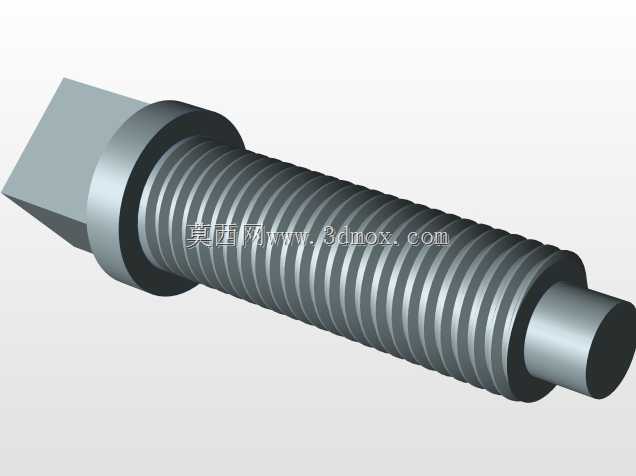

　　每次回转换刀后，通过扳动中心手柄带动内部的斜面锁紧机构，将上层刀台牢牢压合在下层基座的定位齿面上，消除回转间隙，避免切削过程中出现刀台位移导致的让刀、振纹问题。刀台顶面均匀布置8个方头压紧螺栓，对应四个装刀工位的压刀板，每个工位可通过两个螺栓调整压刀板的压紧力，适配不同截面尺寸的车刀装夹，装刀时可通过垫刀片调整刀具刀尖高度，保证刀尖与车床主轴回转中心等高，这也是车削加工中保证加工面粗糙度、尺寸精度的核心前提。安装边界方面，下层基座的底面为平整的安装基准面，四周设置四个贯穿的安装螺栓孔，可通过T型螺栓直接固定在车床中拖板的T型槽内，安装时需要找正刀架的中心与主轴轴线的同轴度，保证四个工位的刀具回转半径一致，避免换刀后出现刀尖位置偏差。

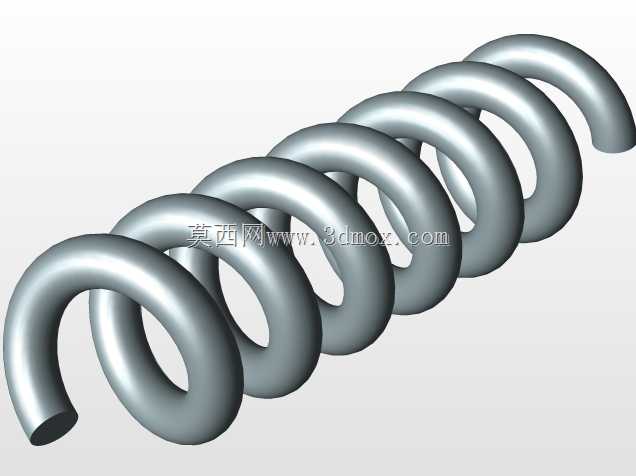

　　基座与刀台之间周向布置了多组复位弹簧，在松开锁紧手柄时，弹簧可将上层刀台微微顶起，减少齿盘之间的摩擦阻力，方便操作人员扳动手柄带动刀台回转选刀，选到对应工位后反向扳动手柄即可完成锁紧，整个换刀过程无需额外工具，单人即可快速操作。从实际加工场景的使用反馈来看，这种方形刀架的结构可靠性远优于简易式刀架，在粗加工大背吃刀量切削时，整体刚性足够承受较大的切削冲击力，不会出现刀具晃动的问题；精加工时，端面齿盘的定位精度可保证重复定位误差控制在0.02mm以内，满足IT7级精度的加工要求。设计过程中需要重点关注几个核心配合尺寸：一是中心锁紧轴的锥面配合角度，既要保证锁紧时的自锁性能，避免切削过程中锁紧松动，又要保证松开时动作顺畅无卡滞；

　　二是端面齿盘的齿形加工精度，齿面的接触面积需要达到85%以上，保证各个工位的定位一致性；三是压刀螺栓的位置布局，要保证压刀板的压紧力作用点尽量靠近刀尖位置，减少刀具的悬臂长度，提升装夹刚性。日常维护时，需要定期在中心回转副、齿盘啮合面加注润滑脂，避免切屑、切削液进入配合面造成磨损，每次换刀后要及时清理刀台表面的切屑，防止切屑垫在结合面之间影响定位精度。这款刀架的结构完全适配普通卧式车床的安装尺寸，无需对车床拖板进行额外改造即可直接替换安装，对于小型加工车间、实训教学场景的车床改造升级十分适用，既保留了传统方刀架操作简单、维护方便的优势，又通过优化锁紧机构的受力角度，提升了整体刚性和锁紧可靠性，在长时间连续切削作业中能保持稳定的性能表现，减少因刀架故障导致的加工废品率。
