防摔缓冲式手机防护外壳三维结构设计

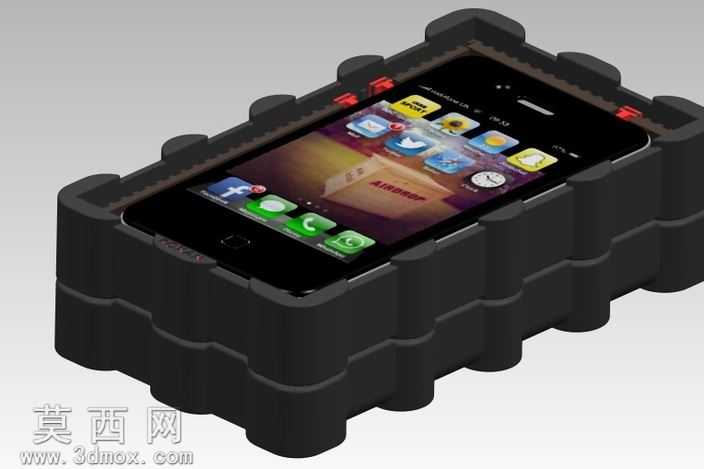

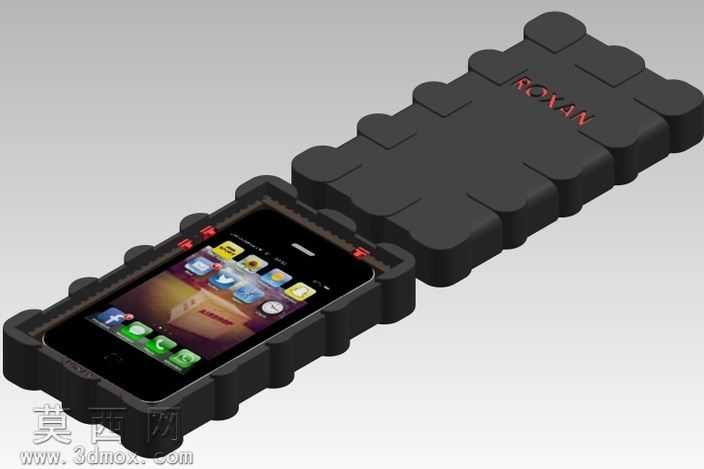

本作品为手机防护外壳的三维设计方案，建模阶段采用NX软件完成全参数化构建，首先基于适配手机的整机外轮廓尺寸进行基准定位，精准提取手机侧边按键、接口、摄像头区域的位置参数，预留出完全匹配的开孔与避让空间，确保外壳装配后不会影响手机原有功能的正常使用。外壳主体采用环绕式全包结构设计，侧边与四角做了加厚凸起的缓冲筋结构，筋位采用分段式排布，既能够在手机发生跌落时通过结构形变吸收冲击能量，又避免了整圈加厚带来的握持臃肿感，外壳背部额外设置了可翻折的扩展防护段，同样采用与主体一致的凹凸缓冲造型，可对手机屏幕形成额外的覆盖防护，翻折后也可作为简易支架支撑手机放置。材质设计上，主体结构模拟高弹性TPU软胶材质，渲染时调整材质参数呈现哑光磨砂的细腻质感，表面的品牌标识区域采用独立的面拆分设计，模拟硬质PC材质的亮面效果，与主体软胶形成视觉与触感上的层次区分。建模过程中对所有边角做了R角圆角处理，避免尖锐棱角带来的握持不适感，同时对壳体的壁厚做了均匀化处理，保证注塑生产时不会出现缩痕、缺胶等工艺问题，壳体与手机接触的内侧预留了微小的装配间隙，避免安装时刮伤手机机身表面。渲染阶段采用柔和的工作室环境光，多角度展示外壳的装配效果、结构细节与材质质感，清晰呈现缓冲结构的造型特征与整体防护设计的思路，整体设计兼顾防护性能、握持手感与外观辨识度，可直接用于后续的手板验证与生产开模参考。
