机架式齿轮组发动机动力换向传递装置

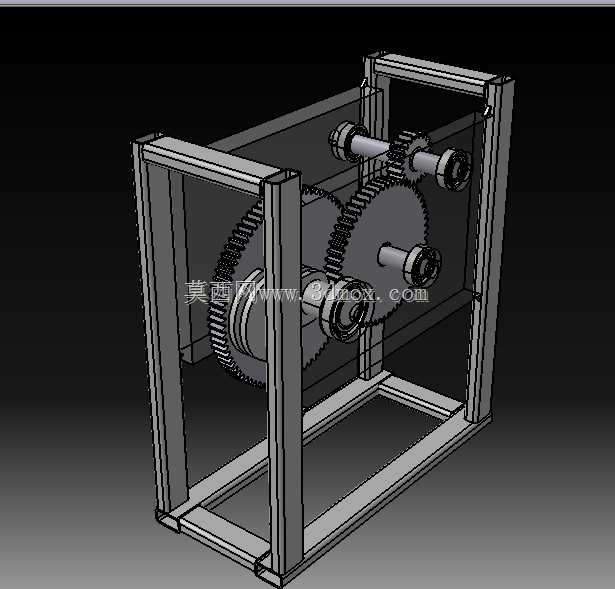

　　在小型动力测试台架、教学实验装备以及紧凑型动力输出单元的开发场景中，动力轴向的转换传递一直是结构设计里需要反复校核的环节——不少原动机的输出轴方向和负载端的输入轴方向存在空间垂直或者平行错位的情况，直接通过联轴器对接无法实现动力的有效传递，这时候就需要依托齿轮啮合的结构完成扭矩和转速的适配传输。这套机架集成式的齿轮传递结构，核心作用就是完成发动机输出动力的轴向转换，把原动机输出轴的旋转动力，通过不同齿数齿轮的啮合传动，传递到与之存在空间位置差的另一根轴上，满足负载端的动力输入方向要求。从结构布局来看，整套传动组件全部集成在方管焊接成型的开放式机架内部，机架采用标准矩形型钢拼焊而成，相邻框架的连接位置做了直角贴合的焊接坡口处理，

　　焊后经过时效处理消除焊接应力，避免后续齿轮安装后因为机架变形导致啮合间隙出现偏差。机架的上下边框预留了统一规格的安装孔位，既可以通过螺栓把整套装置固定在实验台的T型槽台面上，也能根据使用需求加装侧装支架，适配不同的安装空间边界，整套结构的外轮廓尺寸控制在紧凑型区间，不需要占用过大的安装场地，适合在教学实验室、小型动力测试工位这类空间有限的场景下部署。齿轮组的设计采用了平行轴外啮合的布局逻辑，输入端的齿轮直接对接发动机的输出轴，通过不同齿数比的齿轮啮合完成转速的初步适配，中间的过渡齿轮轴两端采用深沟球轴承支撑，轴承座直接嵌装在机架的侧板安装位上，安装孔的同轴度在加工时通过一次装夹镗孔完成，保证三根传动轴的平行度误差控制在允许范围内，

　　避免齿轮啮合时出现偏载、齿面磨损不均的问题。输出轴的轴端做了标准的键槽结构，可以直接对接带轮、联轴器等传动连接件，方便后续和不同类型的负载进行对接。设计过程中特意没有做全封闭的箱体结构，一方面是考虑到教学演示的需求，开放式的结构可以让观察者清晰看到每一级齿轮的啮合过程、动力传递的路径，方便理解齿轮传动的基本原理；另一方面也降低了整体的结构重量，不需要额外设计箱体的密封结构、润滑油路，日常维护只需要定期在齿面涂抹润滑脂即可，维护成本更低，适合非工业级的长时间演示使用。每根传动轴的轴向定位都采用了轴用挡圈配合轴肩的结构，既可以限制轴的轴向窜动，也不会让结构过于复杂，装配时只需要按照顺序把轴承、齿轮依次压装到轴上，

　　再整体装入机架的侧板孔位即可，装配流程简单，对装配人员的技能要求不高。在实际使用场景中，这套结构可以搭配小型内燃机、调速电机作为原动机，用来给教学实验中的小型发电机、负载测试模块提供方向适配后的动力输出，也可以作为机械原理课程的实操教具，让学习者通过实际拆装、运转观察，掌握齿轮传动的传动比计算、啮合间隙调整、轴系支撑结构设计的相关知识点。需要注意的是，这套结构的设计定位是教学演示与轻载动力传递，齿面的接触强度、轴系的抗扭刚度都是按照轻载工况设计的，不能直接用于工业级的大扭矩动力传输场景，如果要拓展工业场景的使用需求，还需要对齿轮的模数、轴的直径、轴承的额定载荷进行重新校核计算，更换对应规格的零部件，同时加装密封箱体与循环润滑结构，才能满足长时间满负载运行的要求。机架的底部预留了可调脚杯的安装位置，在不采用螺栓固定的场景下，可以安装四个可调脚杯来调整整套装置的水平度，抵消安装面不平整带来的轴系倾斜问题，保证齿轮啮合的接触精度。齿轮的齿向采用了直齿设计，加工难度低，装配时不需要额外调整轴向的啮合位置，相比斜齿结构没有轴向力，对轴承的轴向承载能力要求更低，进一步降低了整体的制造成本，也和教学演示、轻载使用的定位相匹配。
