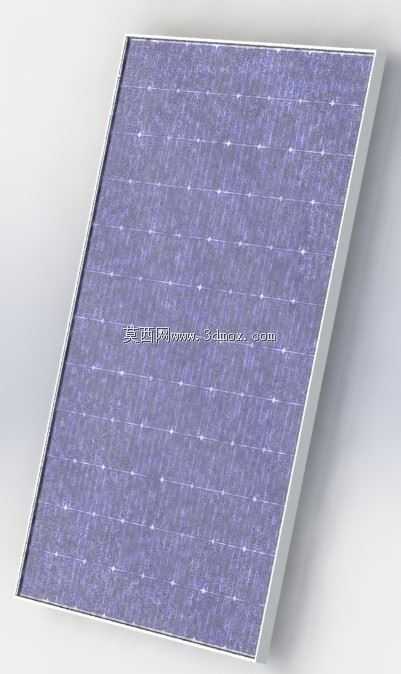

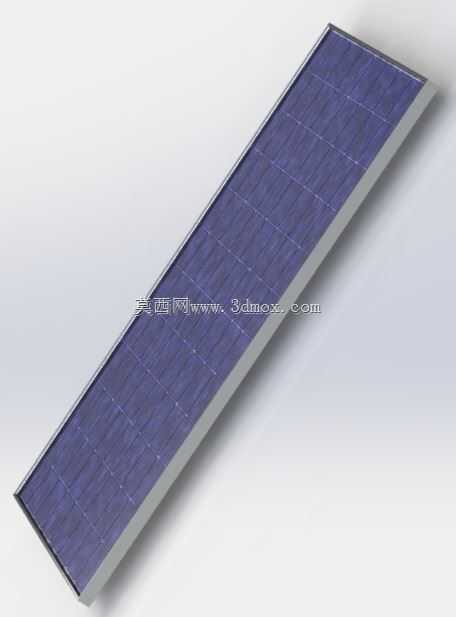

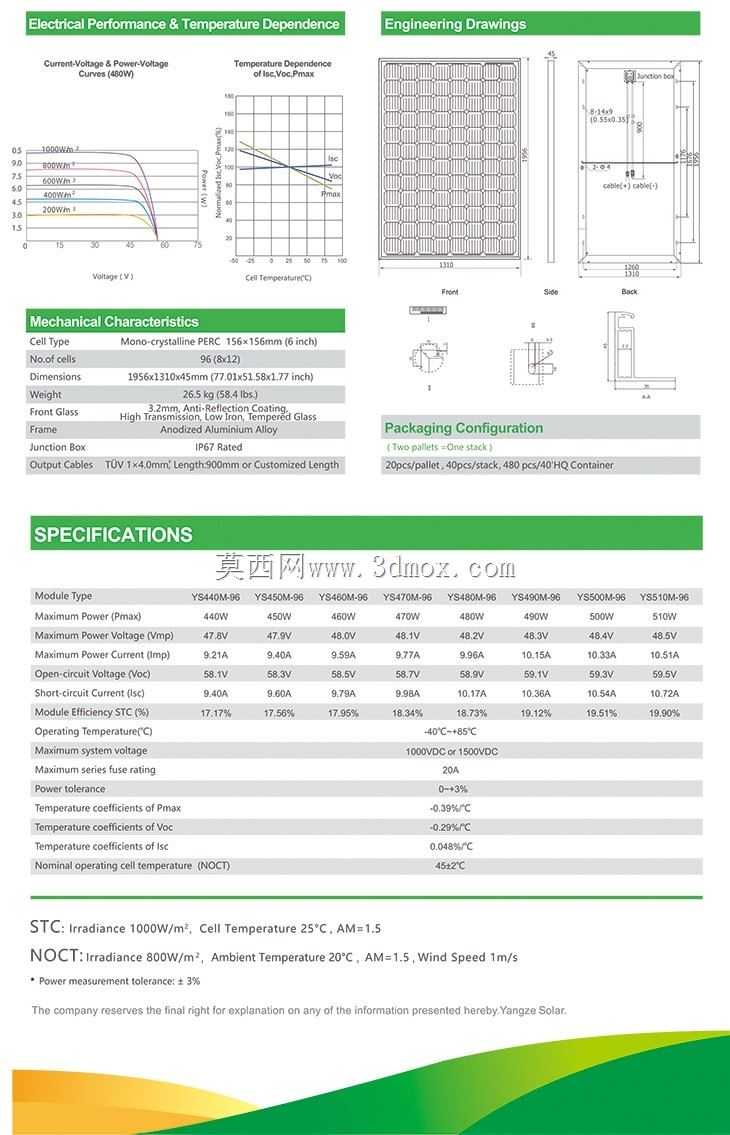

96芯500W光伏发电用太阳能电池板结构

　　在分布式光伏电站、户用并网发电系统、离网型光伏供电站点、户外独立供电设施的实际选型与结构搭建环节，光伏组件的结构合理性直接决定整套系统的长期运行可靠性，这款96芯规格的500W功率太阳能电池板，是面向中大功率光伏发电场景设计的核心光电转换部件，建模过程完全还原量产组件的实际结构特征，可直接用于光伏支架配套设计、电站排布仿真、组件安装干涉校验等工程场景。从实际应用场景来看，这类高功率单块组件常被用于工商业厂房屋顶电站、山地集中式光伏阵列、光伏水泵供电系统、通信基站后备电源配套、边防哨所离网供电项目中，相比小功率组件，单块500W的规格可以减少阵列间的连接线缆用量，降低支架的点位固定数量，在同等装机容量下压缩整体施工周期，

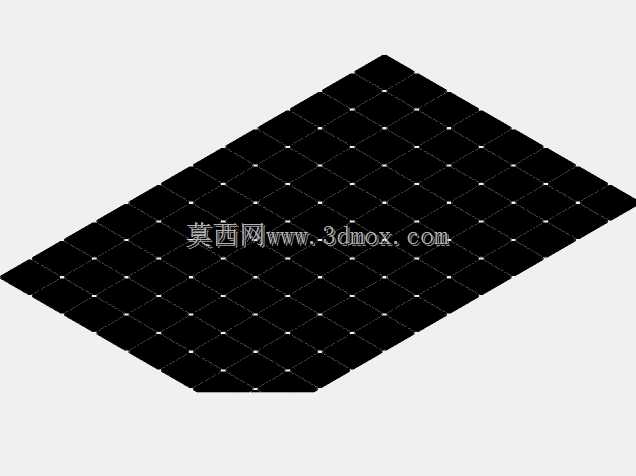

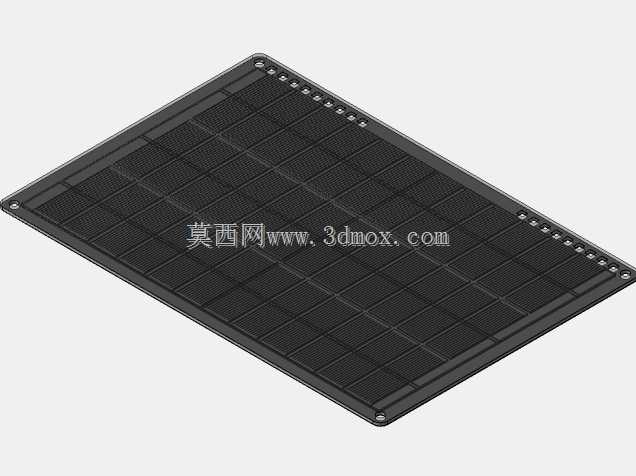

　　同时减少系统直流侧的连接节点，降低长期运行中接头发热、接触不良的故障概率。从产品功能特性来看，该组件采用96片晶硅电池片的串并联排布结构，电池片通过高透EVA胶膜与上层低铁钢化玻璃、下层耐候背板层压封装，四周加装阳极氧化铝合金边框，边框自带标准安装卡槽与接地点位，边角位置预留排水溢流缺口，避免长期户外使用时边框缝隙积灰积水，渗入层压结构内部造成电池片腐蚀。组件表面的钢化玻璃做了减反射镀膜处理，在弱光环境下也能保持较高的光线透过率，适配清晨、傍晚以及阴雨天气的低光照发电需求，层压结构内部的电池片之间采用涂锡焊带连接，汇流条引出位置做了绝缘密封处理，搭配背部的接线盒，盒内集成旁路二极管，当组件局部被遮挡时可以自动旁路对应电池串，

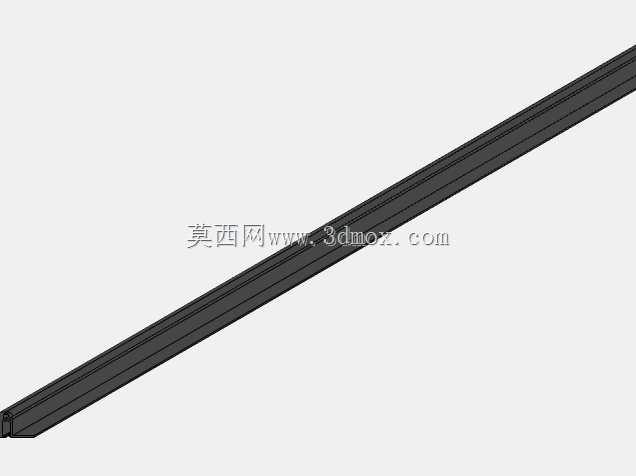

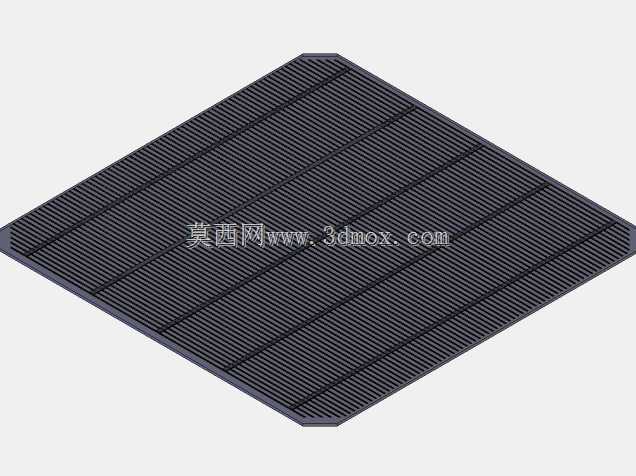

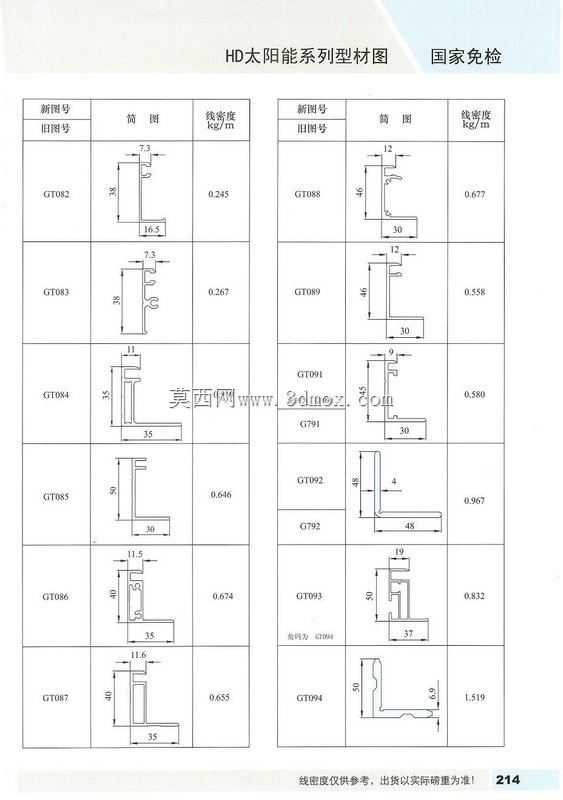

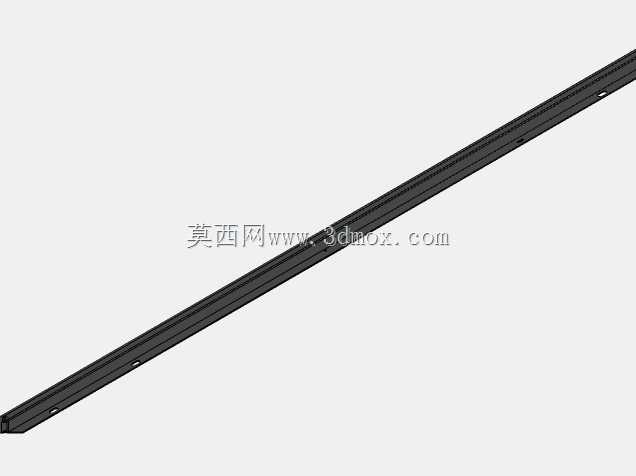

　　避免热斑效应造成组件永久性损坏。从设计思路层面，建模时首先还原了电池片的栅线结构，主栅线与细栅线的排布完全匹配量产组件的焊接工艺要求，层压结构的各层厚度按照实际生产的材料厚度比例设置，铝合金边框的截面结构还原了C型卡槽的加强筋设计，边框角码连接位置的结构特征也做了完整还原，接线盒的出线位置、线缆固定结构、防水接头的尺寸都按照实际户外使用的IP67防护等级组件的标准参数建模，确保模型导入光伏系统仿真软件后，可以直接模拟组件的风阻、雪载受力情况，也能在支架设计时直接匹配安装孔位的间距，避免实际施工时出现孔位错位的问题。关于外形尺寸与安装边界，该组件的长宽比例适配常规光伏支架的檩条排布间距，边框上的安装孔位分为长孔与圆孔两种，

　　长孔用于适配安装时的位置微调，圆孔用于精准定位固定，安装时组件与支架之间需要加装EPDM橡胶垫片，既可以缓冲风压、温度变化带来的形变应力，也能避免铝合金边框与钢制支架直接接触产生电化学腐蚀。组件背部的接线盒引出线缆长度满足常规组串连接的冗余要求，建模时也预留了线缆弯折的空间，避免在排布仿真时出现线缆与支架、相邻组件干涉的情况。在实际工程设计中，这类组件的三维模型还可以用于阴影遮挡仿真，通过模拟不同季节、不同时段的太阳高度角，计算阵列间的最小排布间距，避免前排组件对后排组件造成遮挡，影响整体发电效率；同时也可以用于BIPV建筑光伏一体化的结构适配设计，校验组件与建筑屋面、幕墙龙骨的匹配度，提前排查安装时的结构冲突问题。建模过程中对组件的重量分布也做了等效处理，边框位置的密度按照铝合金材料参数设置，层压部分按照玻璃、胶膜、电池片、背板的复合材料等效密度设置，在做支架承重仿真、屋面载荷计算时可以直接调用模型的质量参数，无需二次换算。需要注意的是，这类大功率组件在安装时的运维通道预留也可以通过三维模型提前规划，确保后期组件清洁、故障更换时有足够的操作空间，避免阵列排布过密导致运维难度提升。
