机架式磷酸铁锂储能电池模组结构设计

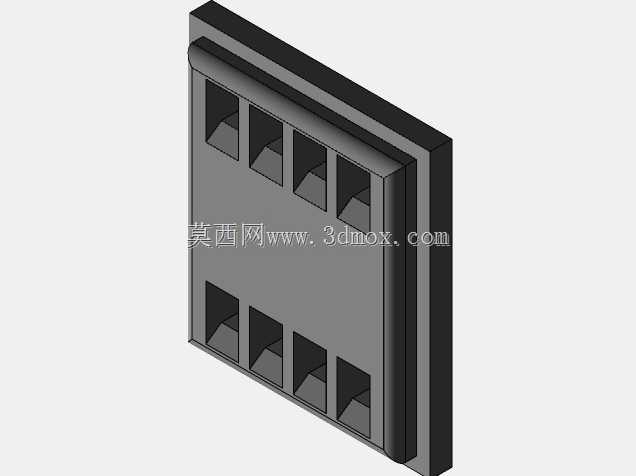

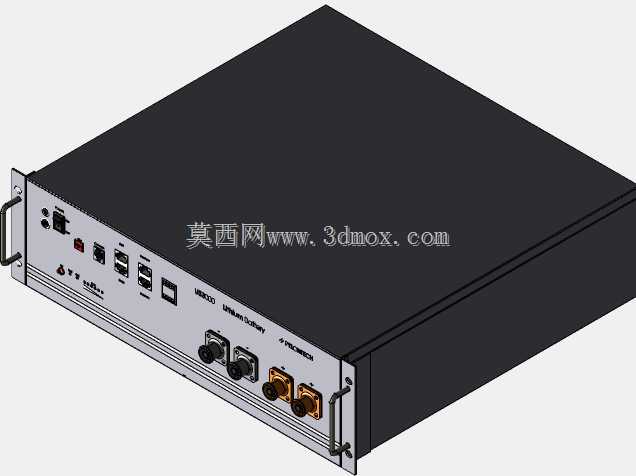

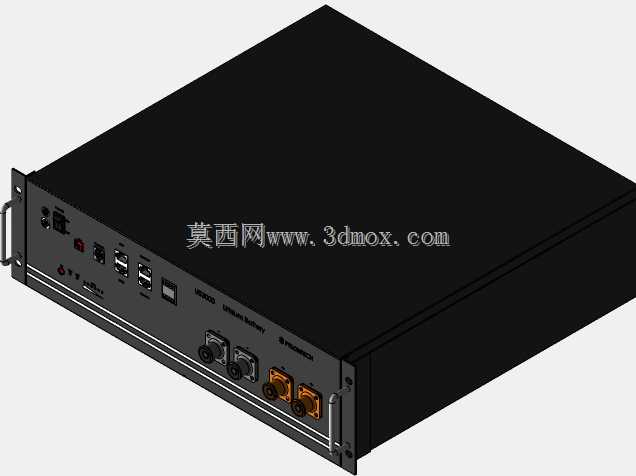

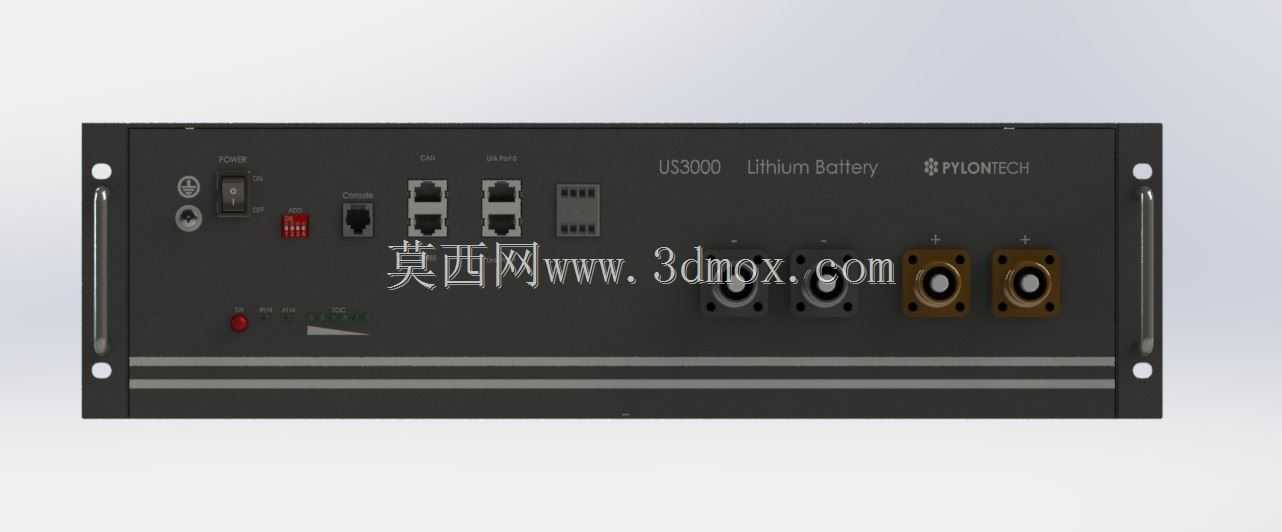

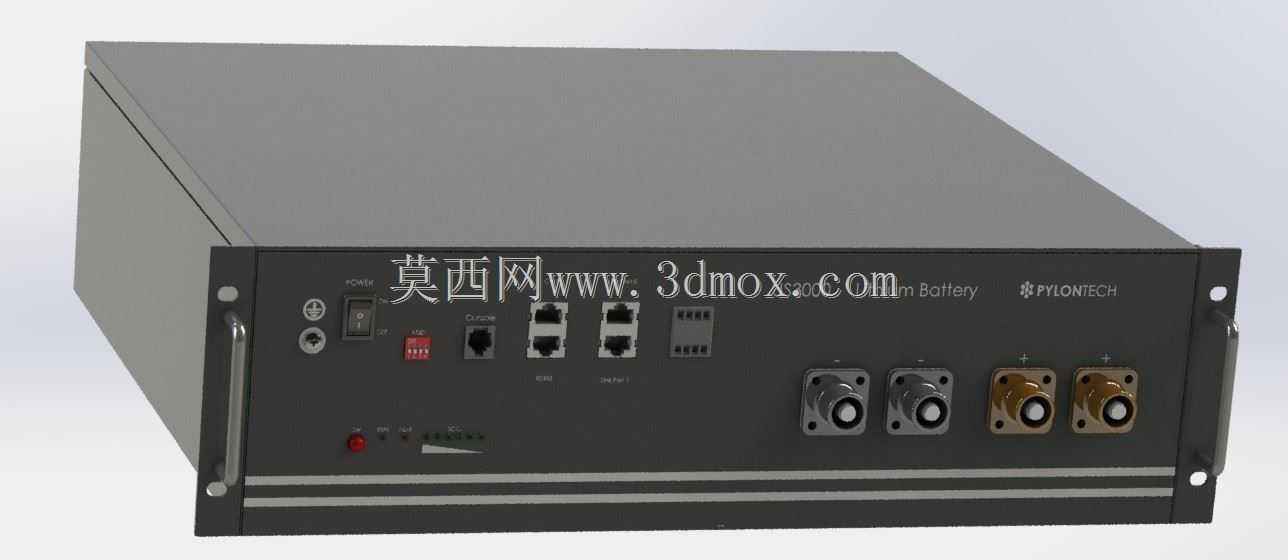

　　这款机架式储能锂电池单元，是面向通信基站备电、工商业储能侧、户用储能系统配套开发的标准化储能单元，整体采用19英寸标准机架安装尺寸设计，适配常规数据中心、通信机房通用的482.6mm标准机柜安装位，整机高度适配3U机柜空间，安装时仅需对应机柜立柱的固定孔位锁紧两侧安装耳的固定螺丝即可完成部署，不需要额外定制安装支架，能够和机房内的UPS、配电单元、服务器等设备共用机柜空间，大幅降低站点部署的空间占用成本。从面板布局来看，正面集成了电源开关、运行状态指示灯、通信接口与动力输出端子，其中通信接口采用双路冗余设计，支持RS485与CAN通信协议，能够直接对接储能变流器、动环监控系统，实时上传电芯电压、温度、SOC、SOH等运行参数，

　　不需要额外加装采集模块；动力端子采用大电流防呆设计，正负极端子采用不同的外形尺寸与颜色标识，避免现场安装时出现正负极接反的低级失误，端子的载流能力匹配持续100A的大电流充放电场景，接触电阻控制在0.5mΩ以内，减少大电流工况下的端子发热问题。设备内置的BMS管理系统具备过充、过放、过流、过温、短路多重保护机制，当检测到单串电芯电压超过保护阈值、充放电电流超出额定范围、电芯温度超出0-55℃的工作区间时，会自动切断主回路输出，避免电芯出现热失控风险，同时支持多机并联扩容，最多可支持15台同型号单元并联运行，扩容时仅需通过配套的通信线将各单元的通信接口手拉手连接，再将动力端子汇流到母排即可，不需要额外设置主机从机地址，

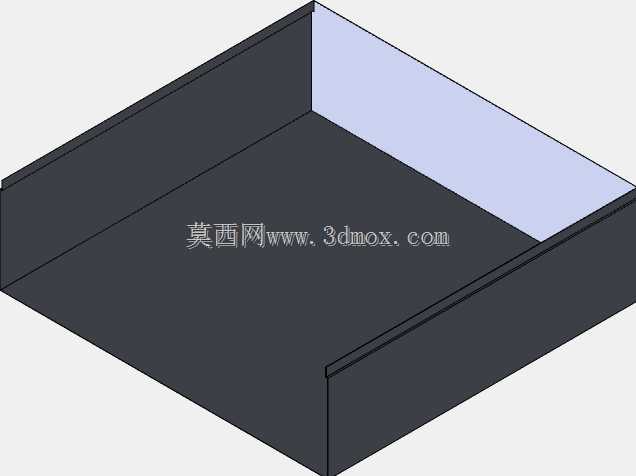

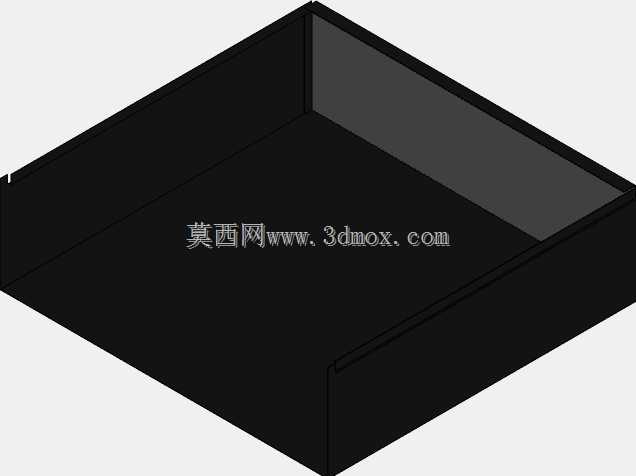

　　系统会自动完成地址分配与均流控制，并联状态下各单元的充放电电流偏差控制在5%以内，避免出现单台单元过流的问题。从结构设计角度来看，外壳采用1.2mm厚的冷轧钢板折弯成型，表面做黑色静电喷塑处理，具备良好的抗腐蚀与抗电磁干扰能力，两侧设计有一体化的拉伸把手，方便现场运维人员抽拉设备进行检修，设备内部的电芯模组采用分层排布设计，电芯之间预留有2mm的通风间隙，配合机柜内部的前进风后出风散热风道，能够在持续大电流充放电工况下将电芯之间的温差控制在3℃以内，避免局部电芯过热导致的寿命衰减。前面板的状态指示灯分别对应电源、运行、告警三种状态，运维人员在机房巡检时不需要连接监控系统，仅通过指示灯的闪烁状态就能判断设备的运行情况，

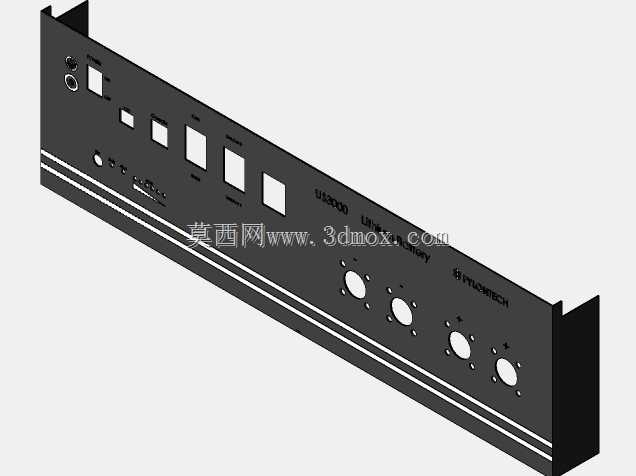

　　红色告警灯点亮时对应设备出现过温、通信故障、电芯异常等问题，绿色运行灯常亮代表设备处于正常待机或充放电状态，电源灯点亮代表设备主回路处于接通状态。在实际的站点应用中，这类电池单元常替代传统的铅酸蓄电池组作为通信基站的备电电源，相比同容量的铅酸电池，其重量仅为铅酸电池的三分之一，循环寿命达到6000次以上，在25℃环境下10年浮充使用的容量剩余率不低于80%，大幅降低站点的电池更换成本，同时不需要像铅酸电池一样定期做均衡维护，减少运维人员的上门工作量。在户用储能场景中，多台该型电池单元并联后可搭配5-10kW的单相储能逆变器，组成5-30kWh的户用储能系统，存储屋顶光伏发出的富余电量，在电网电价高峰时段放电供家庭负载使用，也可在电网停电时作为应急电源为家庭照明、冰箱、网络设备等关键负载供电。结构设计时充分考虑了运输与安装过程中的抗振动需求，内部电芯模组与外壳之间设置有EVA缓冲垫，能够承受10g加速度的振动冲击，满足公路运输与机房安装的抗振要求，安装耳与外壳主体采用焊接加螺丝双重固定，满配状态下承重能力达到100kg以上，不会因为长期承重出现安装耳变形的问题。前面板的接口全部采用下沉式设计，避免设备推入机柜时接口与机柜立柱发生碰撞导致接口损坏，所有接口的防护等级达到IP20，能够防止手指误触内部带电部件，满足机房设备的安全防护要求。
