多规格带孔拼接连接板块结构设计

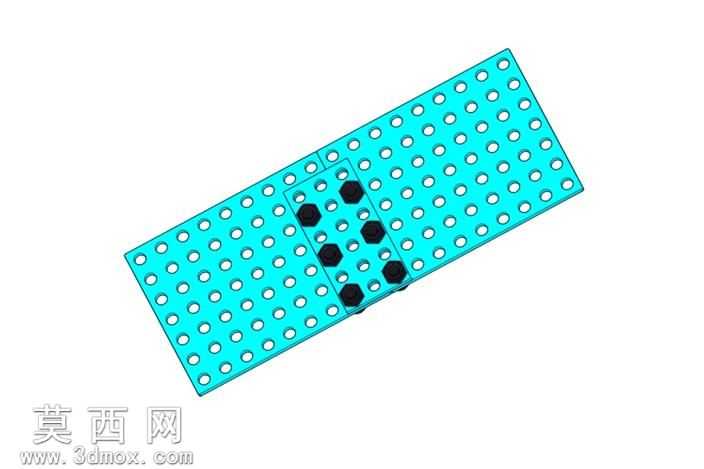

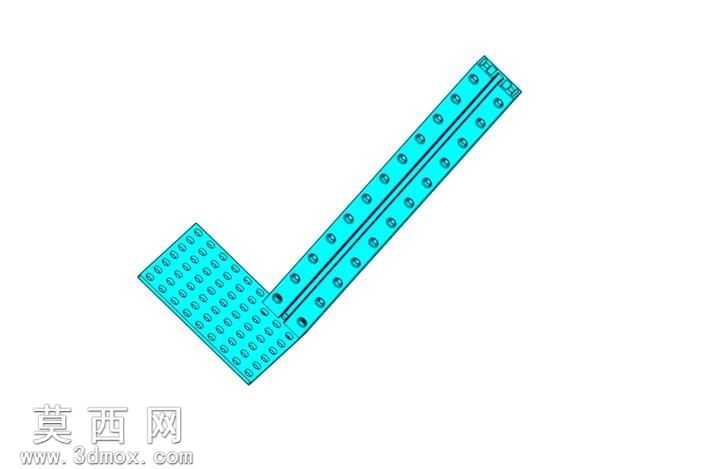

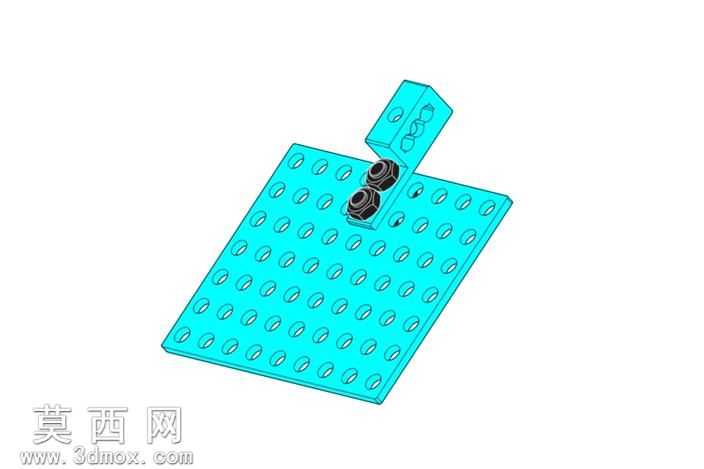

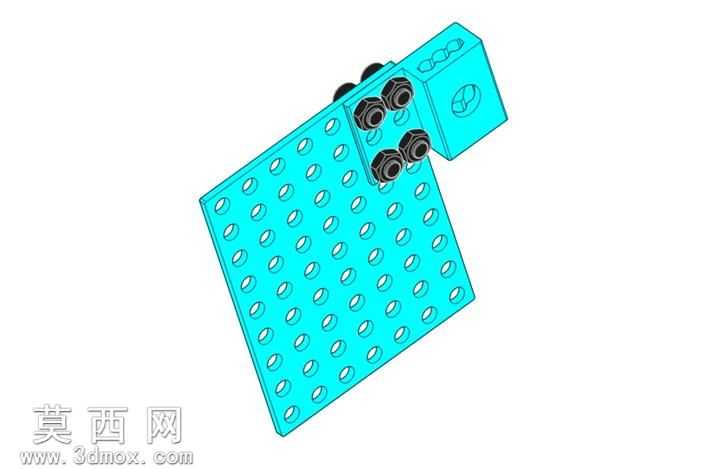

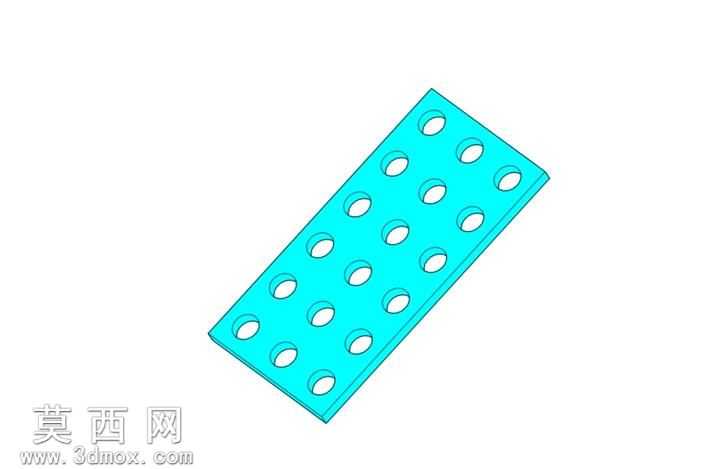

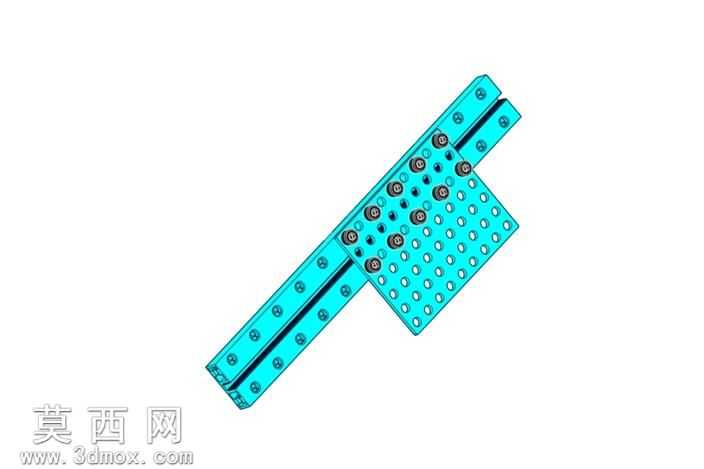

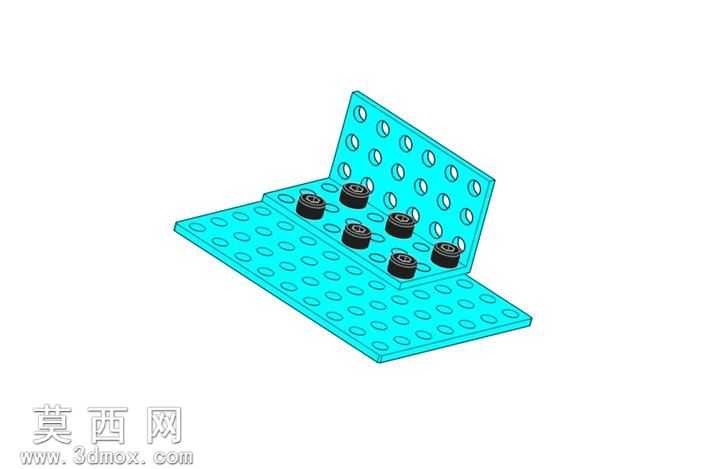

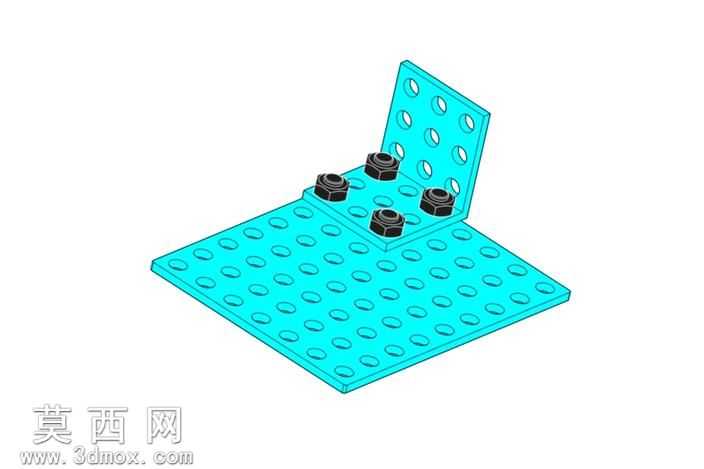

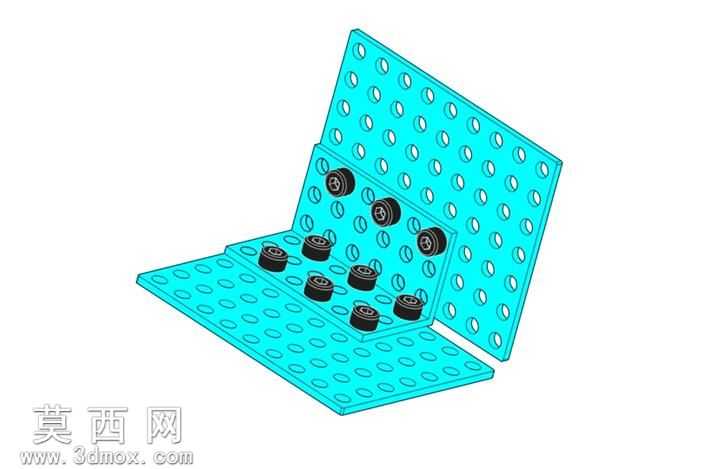

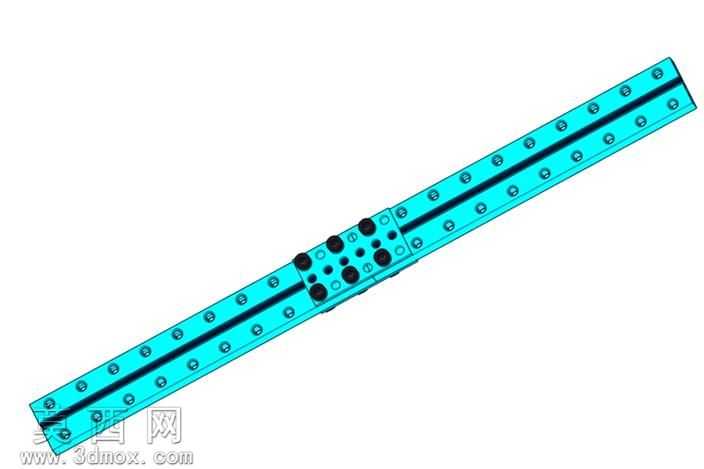

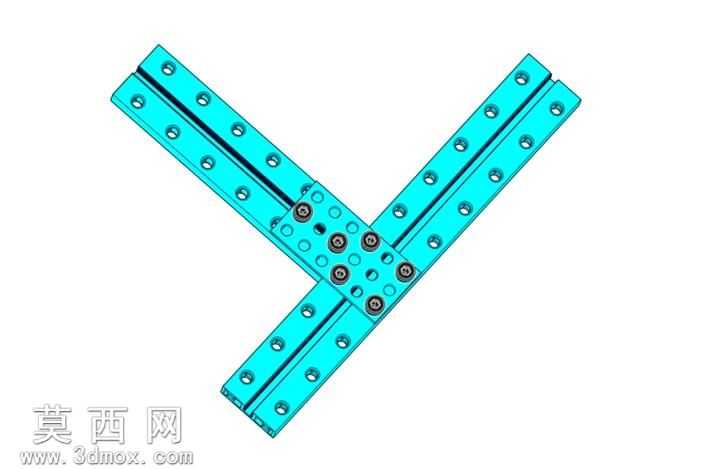

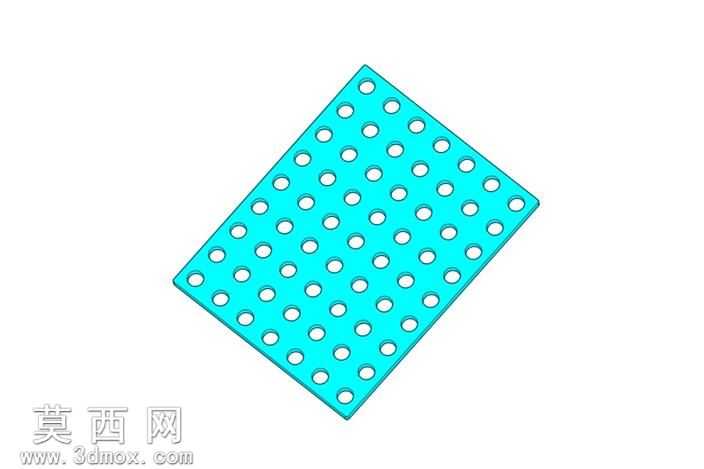

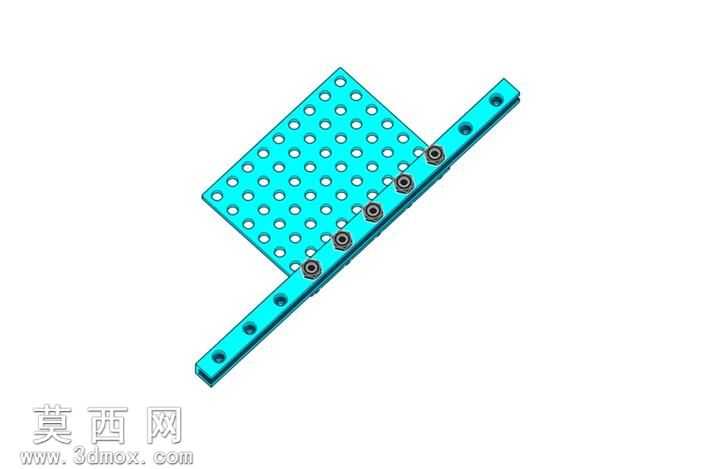

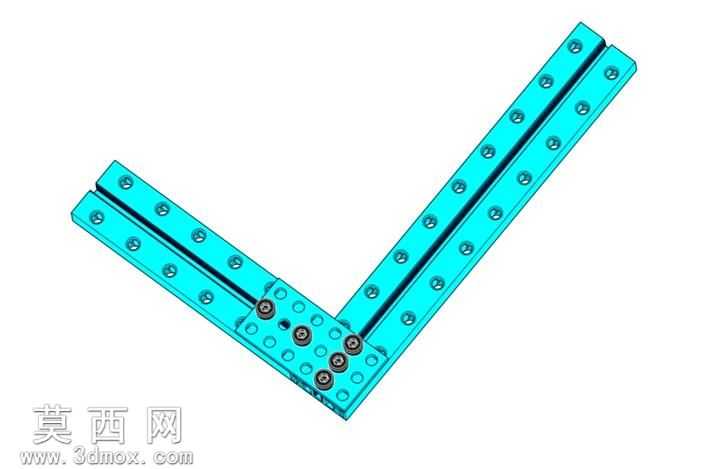

本作品为两款不同规格的带孔连接板块三维模型，分别为3×6排布孔位与7×9排布孔位的平板类连接构件，建模过程采用参数化设计思路，首先以矩形平板为基础基体，通过拉伸凸台命令生成板块的基础实体，板块边缘做微小倒角处理，避免尖锐棱角带来的装配划伤风险，同时提升构件的视觉精致度。孔位设计采用线性阵列特征完成，首先绘制单个通孔的草图，约束孔中心与板块侧边的定位尺寸，保证孔位排布的等距精度，两款板块的孔位直径保持统一规格，确保不同尺寸的板块之间可以通过标准紧固件实现通用拼接，无需额外加工适配孔位。材质渲染阶段选用常用的工程硬质塑料材质，赋予板块明快的青蓝色外观，材质表面设置轻微的哑光磨砂质感，还原工业塑料配件的真实视觉效果，同时添加合适的环境光影，让板块的轮廓、孔位的通透结构都能清晰呈现，方便查看整体形态与孔位排布规律。结构设计上，板块整体为等厚度矩形平板，所有通孔均为垂直于板面的直通孔，孔壁光滑无多余结构，既可以作为独立的安装基板用来固定小型零部件，也可以多块组合拼接，拓展成更大尺寸的安装平面，适配不同的搭建需求。设计过程中重点考量了板块的通用性与拼接便利性，统一的孔距与孔径让不同规格的板块可以任意组合连接，无需额外的转接配件，板块的厚度经过合理设置，在保证结构强度、避免安装受力变形的同时，尽可能控制整体重量，兼顾实用性与轻量化需求。两款板块分别适配小范围局部连接与大面积基板搭建的不同场景，能够方便地连接到各类需要拓展安装结构的装置上，为模块化搭建、实验装置组装、小型机架搭建等场景提供通用的基础连接配件，孔位的规整排布也让安装位置的调整更加灵活，可以根据实际安装需求选择对应的孔位固定零部件，大幅提升装配调整的便捷性。
