手动起重器手压式起重工具三维结构设计

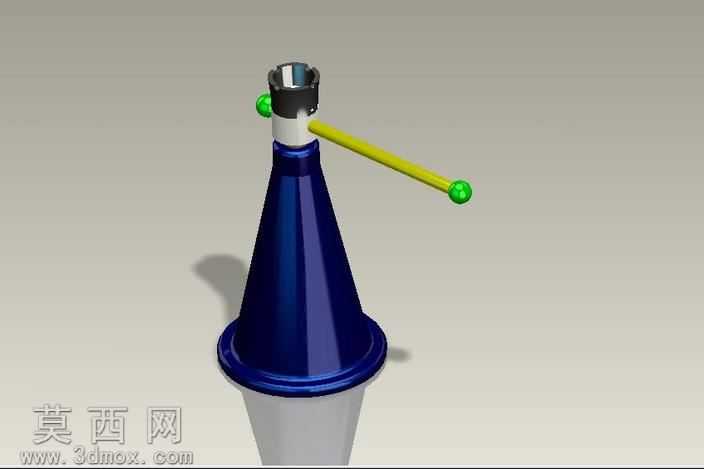

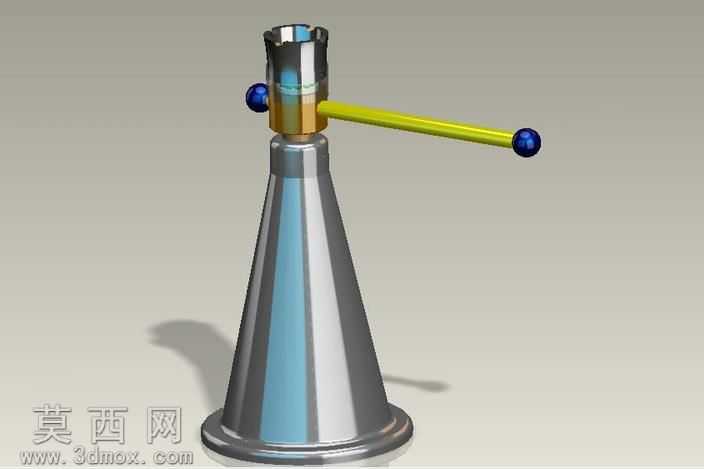

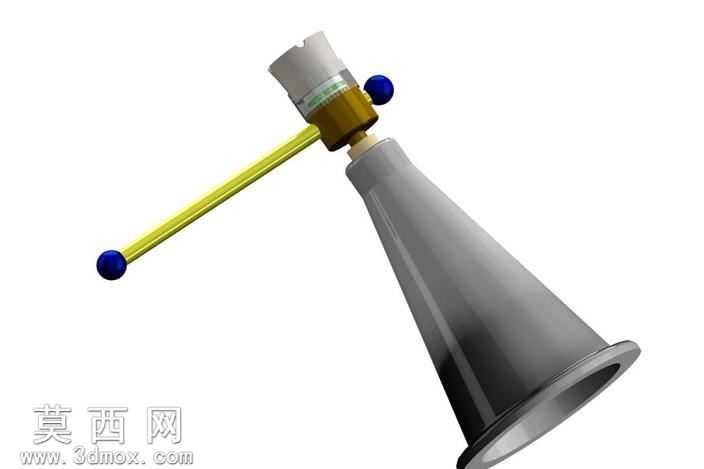

本作品为手动式起重作业工具的三维参数化模型，采用Pro/Engineer Wildfire5.0完成全流程建模与装配设计，整体建模过程遵循机械设计的装配约束逻辑，所有零部件均按照实际手动起重工具的尺寸比例进行1:1还原，保证各部件之间的配合关系符合机械传动的实际工况。模型整体由锥形承重基座、手动压杆组件、顶部传动连接端、操作握柄四个核心模块组成，建模阶段首先完成各独立零件的特征构建：锥形基座采用薄壁拉伸加拔模特征完成主体造型，对基座底部的承重接触面做了圆角过渡处理，避免应力集中的结构缺陷，基座表面赋予哑光金属材质，模拟铸铁承重件的真实质感，还原金属表面细微的磨砂纹理与厚重的金属质感。手动压杆采用长杆类零件的扫描特征完成建模，杆身赋予亮黄色金属漆材质，两端的操作握头采用深蓝色硬质塑胶材质，通过材质色彩的区分清晰划分操作区域与结构受力区域，压杆与主体连接的铰接部位做了同轴心配合约束，可模拟实际使用过程中压杆的摆动动作，还原手动施压的传动路径。顶部的传动连接端采用回转体特征叠加装配完成，分别设置了密封端盖、传动芯轴、铰接球头三个子零件，各零件之间采用贴合、同轴的装配约束，还原内部传动结构的连接逻辑，金属部件之间的接缝处做了细微的倒角处理，模拟实际机加工零件的工艺细节。整体渲染阶段采用工作室光照环境，对金属材质添加了适度的反射属性，塑胶部件调整了粗糙度参数避免过度反光，最终呈现的模型结构清晰，各部件辨识度高，可直接用于手动起重工具的结构演示、教学讲解、二次结构优化设计参考，模型装配过程中严格校验了各运动部件的干涉情况，保证压杆摆动行程内无零件碰撞问题，完全符合手动起重工具的实际结构逻辑，能够直观展现该类手压式起重设备的工作原理与部件组成。
