红色平头式建筑施工塔吊三维设计作品

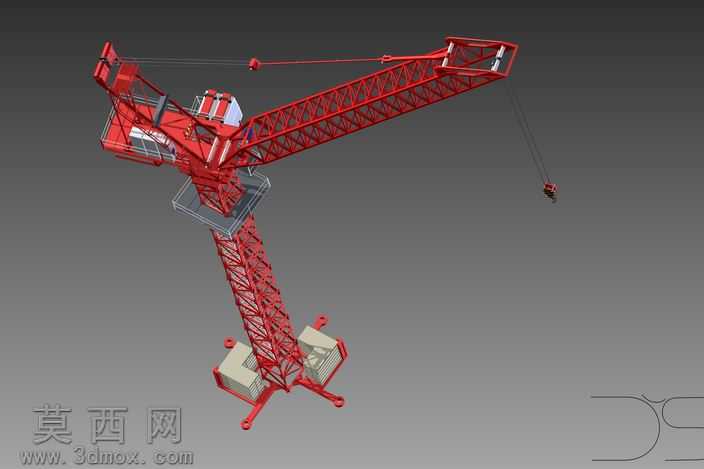

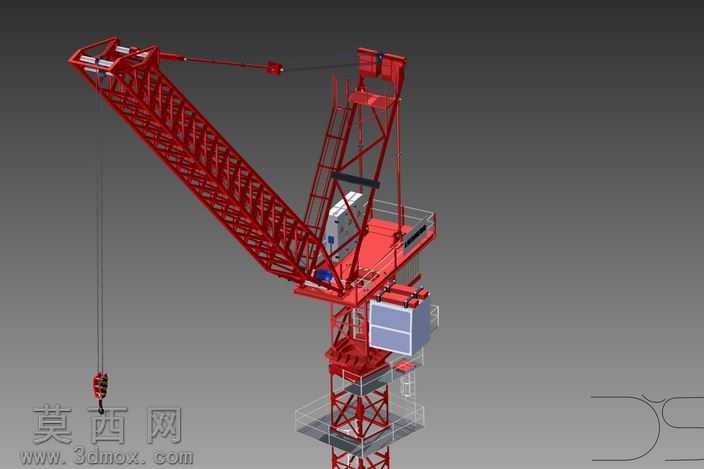

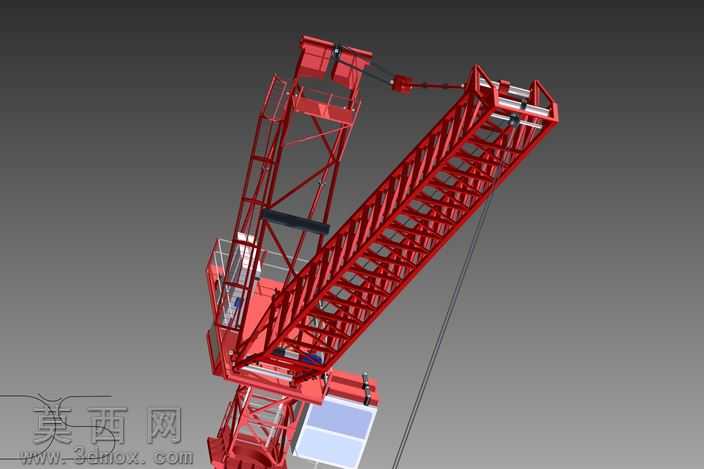

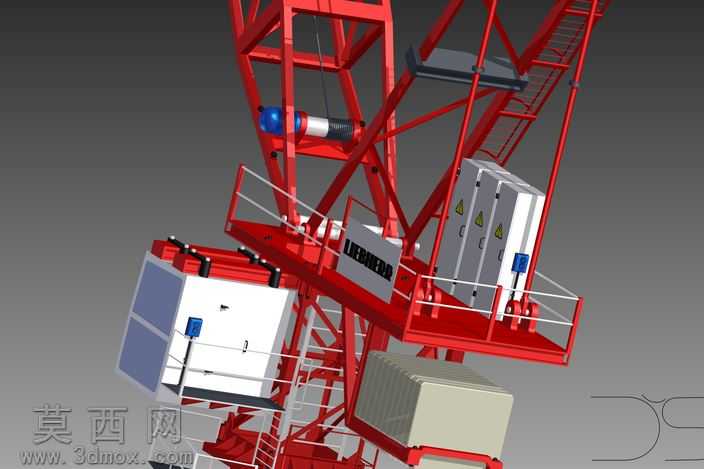

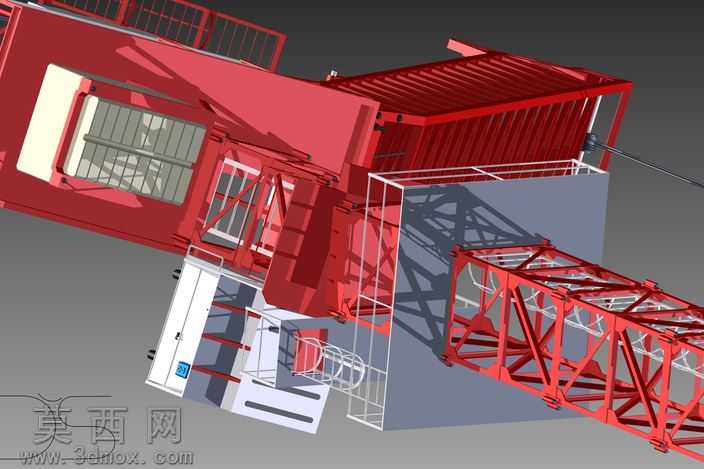

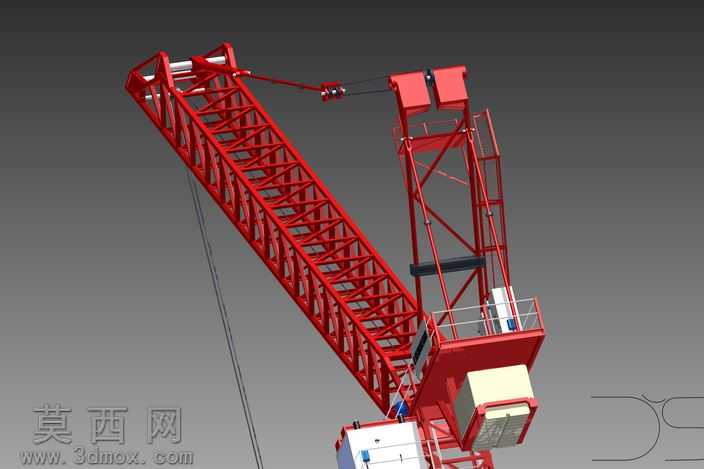

本作品为建筑施工用平头式塔吊的三维建模设计成果，建模过程依托主流三维机械设计软件完成，整体采用1:1等比例还原真实塔吊的工程尺寸与结构逻辑，兼顾结构准确性与视觉呈现效果。建模阶段优先搭建整体装配骨架，先确定塔身、起重臂、平衡臂、回转机构、起升机构等核心部件的空间位置与装配基准，再逐一完成各子部件的细节建模。塔身部分采用标准节桁架结构建模，通过阵列、镜像等特征操作还原主弦杆、腹杆的交错排布结构，精准还原标准节之间的连接节点构造，保证塔身结构的受力逻辑与真实设备一致。起重臂部分采用变截面桁架结构建模，从根部到端部逐步缩减截面尺寸，还原起重臂上的走台、栏杆、变幅小车轨道、起升绳导向滑轮等细节部件，平衡臂部分则还原了平衡重安装位、起升卷扬机固定座、电气柜安装位等结构，配重块采用分体式建模，还原真实塔吊的配重排布方式。回转机构部分精准建模了回转支承、回转减速机、回转齿圈等核心传动部件，清晰呈现上下塔身之间的回转连接结构，塔顶部分还原了拉杆连接座、避雷针、障碍灯安装位等细节，起升吊钩部分建模了滑轮组、吊钩本体、防脱卡装置等细节，保证起重作业端的结构完整性。材质与渲染阶段，塔身、起重臂等金属结构件采用高饱和度红色金属漆材质，调整材质的粗糙度、金属度参数还原工程设备漆面的哑光金属质感，平衡重块采用混凝土灰色粗糙材质，走台踏板采用防滑花纹钢板材质，钢丝绳采用高反光金属线材材质，驾驶室采用半透明玻璃材质搭配浅灰色工程塑料内饰材质，渲染时采用三点布光方案，主光模拟户外自然光打亮塔吊主体结构，辅光补全暗部细节避免结构死黑，轮廓光勾勒塔吊桁架结构的边缘线条，背景采用渐变灰色突出模型主体，最终渲染效果清晰呈现塔吊的整体结构与各部件细节。设计过程中充分考虑塔吊的实际作业逻辑，各活动部件预留合理的运动间隙，起重臂变幅、吊钩起升、塔身回转等运动副的位置设置符合真实设备的运动范围，整体模型结构严谨，细节丰富，既可以作为建筑施工场景的可视化展示素材，也可以作为起重机械结构教学的参考模型，帮助观者直观理解平头塔吊的结构组成与工作原理。
