铰接式转向节接头机械结构设计

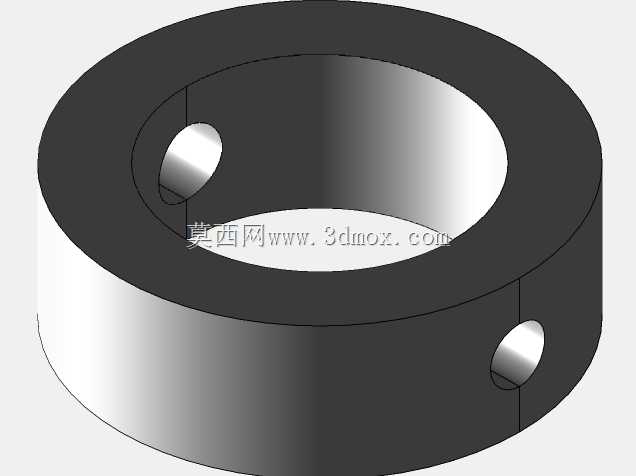

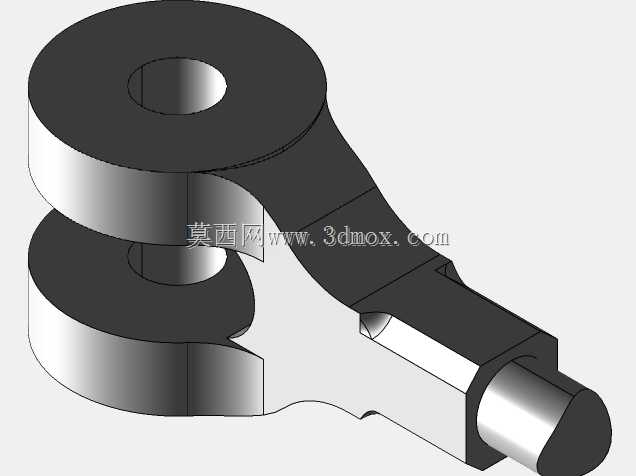

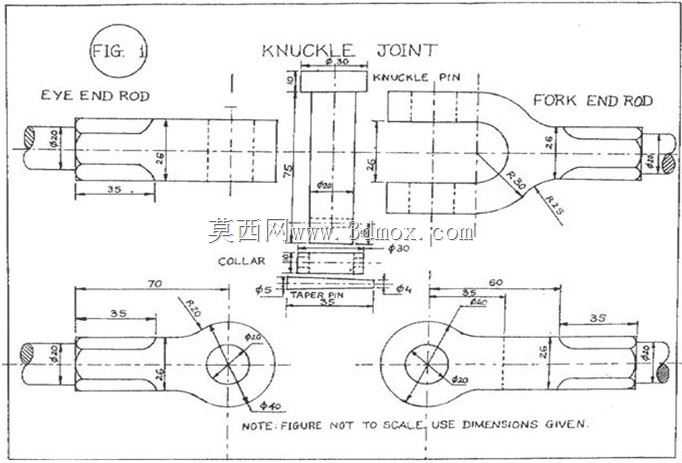

　　在行走机械转向拉杆、工业设备连杆传动、重载牵引连接机构的设计场景中，这类转向节接头是承担拉压载荷传递、同时补偿小角度安装偏差与运动摆角的核心连接部件，区别于刚性固定接头，它的核心价值在于允许两根被连接杆件之间存在一定范围的角度偏转，避免杆件在运动过程中出现卡滞、附加弯曲应力过载的问题，广泛应用在需要直线载荷传递同时存在少量相对摆动的机械连接位置。从结构功能来看，该接头分为叉形端与杆眼端两个主体部分，中间通过销轴实现铰接，配套的轴套、锁紧结构保证铰接部位转动灵活的同时，不会出现轴向窜动与松脱。叉形端的叉口开档尺寸直接决定了可容纳的对接杆端厚度，销轴孔的同轴度公差是设计中的核心控制项，若两孔同轴度超差，会导致销轴安装后出现别劲现象，

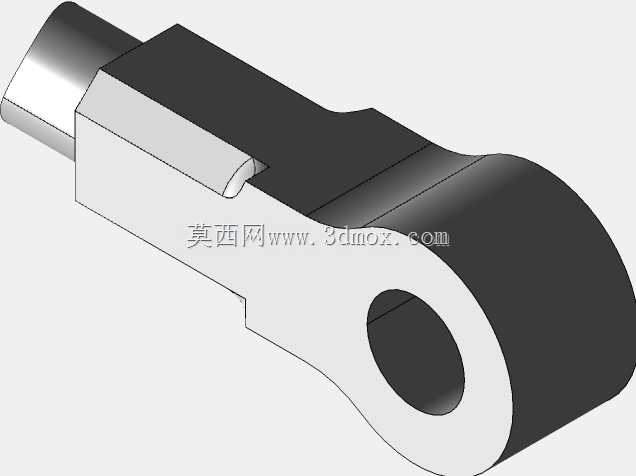

　　大幅提升转动阻力，同时加速铰接面的磨损，缩短部件使用寿命。杆眼端的外螺纹段用于和对应杆件实现长度可调的连接，螺纹规格与对接拉杆的螺纹完全匹配，螺纹段的有效旋合长度需要满足最大拉载荷下的螺纹强度要求，避免出现螺纹滑牙、断裂的失效问题。从设计思路上，这类铰接接头首先需要根据额定工作拉载荷确定主体截面尺寸，杆身的最小直径需要满足拉伸强度要求，叉形部位的两个耳板需要同时满足拉伸与剪切强度，销轴的直径则根据剪切强度与挤压强度计算确定，所有尺寸的公差配合需要兼顾转动灵活性与连接刚性，铰接部位的间隙控制在合理范围，既不能间隙过大导致传动冲击，也不能间隙过小导致转动卡滞。外形尺寸方面，杆眼端的光杆段长度、螺纹段长度，叉形端的总长度、叉口深度，

　　铰接部位的中心距都有明确的安装边界要求，在整机布置时，需要预留出接头摆动时的运动空间，避免接头摆动过程中与周边结构件发生干涉。铰接部位的注油结构设计可以保证定期加注润滑脂，降低销轴与轴套之间的摩擦系数，提升部件的免维护周期，端部的锁紧销结构可以防止销轴在工作过程中出现轴向窜动脱出，保证连接的可靠性。在实际选型应用中，需要根据实际工况的最大拉载荷、最大摆角范围、工作环境的腐蚀等级来确定对应的接头尺寸与表面处理方式，重载工况下会选用合金钢材质并进行调质处理，普通工况下选用优质碳素结构钢即可满足强度要求，外露表面的镀锌或发蓝处理可以提升防锈能力，适应户外工作的环境要求。这类接头的运动轨迹是绕销轴的单平面摆动，

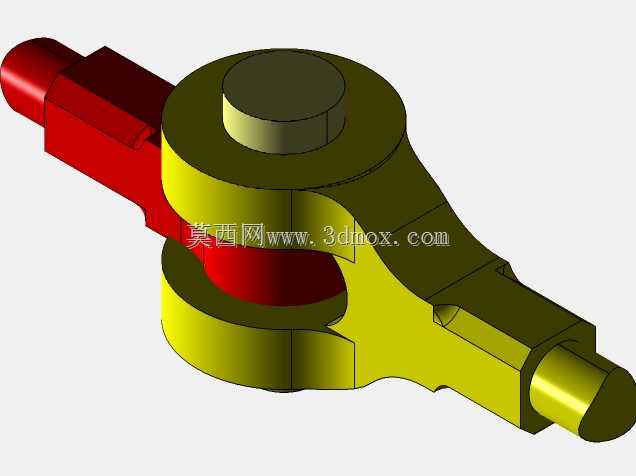

　　因此在安装时需要保证销轴的轴线与杆件的摆动平面垂直，否则会在运动过程中产生附加的侧向力，加剧接头的磨损，甚至导致结构变形失效。在三维建模过程中，需要重点保证各配合面的尺寸精度，销轴与孔的配合间隙、叉口开档的宽度尺寸、螺纹的建模精度都直接影响后续工程图输出与装配干涉检查的准确性，参数化的建模方式可以快速调整各部分尺寸，适配不同载荷等级的设计需求，减少重复建模的工作量。
