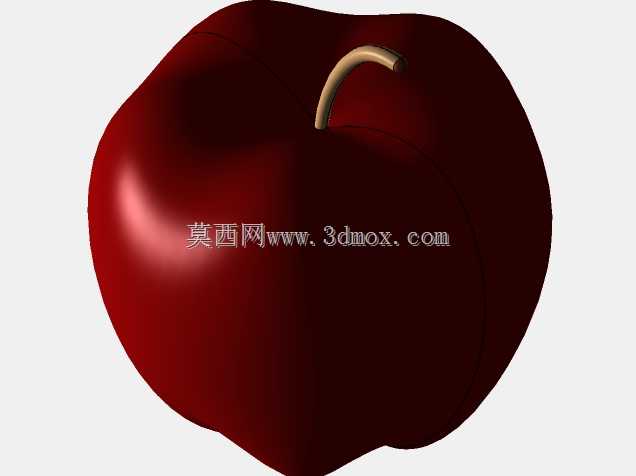

红苹果带果柄写实曲面造型设计

　　本次完成的苹果曲面造型，在建模阶段优先考虑了仿生曲面的光顺性要求，整体轮廓完全贴合真实红富士苹果的自然生长形态，果身的五处自然凹陷弧度经过多次曲率调整，避免了曲面建模中常见的褶皱、拐点问题，果柄与果身衔接处做了自然的过渡曲面处理，还原果柄从果窝处生长延伸的自然形态，没有生硬的拼接边界。从应用场景来看，这类仿生水果模型可用于食品加工设备的物料模拟测试，在苹果分选、清洗、削皮、切丁等自动化加工产线的虚拟调试阶段，可作为标准物料模型导入产线仿真环境，验证输送轨道的间隙适配性、机械手抓取的接触点位合理性、视觉识别系统的轮廓匹配度，也可用于食品包装设计的场景渲染、农产品科普展示的三维交互素材，或是儿童启蒙类数字内容的道具素材。

　　设计过程中采用扫掠命令完成主体曲面构建，先绘制苹果赤道位置的轮廓引导线，再根据纵向不同截面的曲率变化绘制多组截面轮廓，通过引导线控制曲面的整体走向，果窝位置单独做了曲面收敛处理，避免极点位置出现曲面畸变，果柄部分采用变截面扫掠，从果窝连接处的较粗截面逐步过渡到柄端的稍细截面，同时添加了轻微的自然弯曲弧度，还原真实果柄的生长姿态。外形尺寸参考市面常规商品果的参数设定，整体最大外径控制在80mm左右，果身高度约75mm，果柄长度约18mm，整体外轮廓的最大包络尺寸为直径85mm、高度95mm，在用于产线仿真时，可直接匹配常规水果输送线的辊筒间隙、抓取机械手的开合行程参数，不需要额外做尺寸缩放调整。曲面完成后做了整体的曲率检查，

　　所有曲面的G2连续误差控制在0.01mm以内，表面没有出现曲率突变的区域，可直接用于后续的渲染、3D打印或是数控加工验证，若用于食品接触类的工装设计参考，该模型的曲面数据也可直接导入CAM模块生成加工路径，制作仿形定位工装，用于苹果加工过程中的固定夹持。在建模逻辑上，没有采用简单的旋转成型方式，而是通过多截面扫掠还原苹果自然的不对称形态，真实的苹果并非完全对称的回转体，不同位置的弧度存在细微差异，这种细微的不对称处理能让模型在视觉上更具真实感，在视觉识别仿真场景中也能更好地验证算法对非标准自然物料的识别鲁棒性。果身的表面质感参考了新鲜红苹果的亮面特性，曲面的法线方向统一调整，避免渲染时出现局部发黑的问题，果柄部分的曲面做了轻微的纹理走向处理，可匹配木质果柄的材质贴图需求。
