两轮车用螺旋弹簧阻尼减震结构

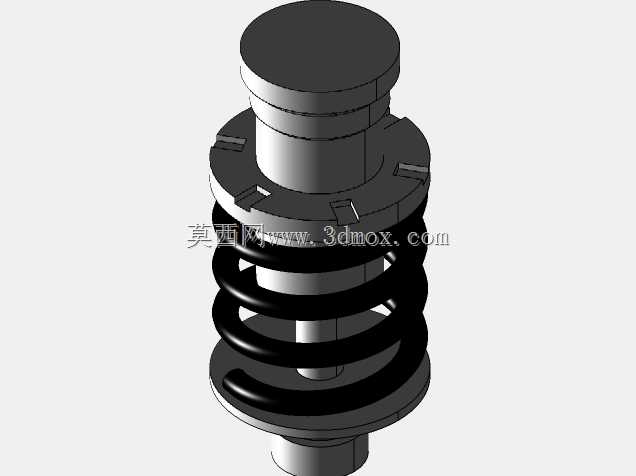

　　日常通勤场景里的两轮代步工具，行驶过程中会频繁遭遇路面接缝、减速带、坑洼路面带来的垂直冲击，这类冲击如果直接传递到车架，不仅会大幅降低骑乘舒适度，长期往复的冲击载荷还会造成车架连接部位疲劳开裂、紧固件松脱，甚至影响行驶过程中的操控稳定性，这套阻尼减震结构就是为应对这类工况设计的核心缓冲部件。从结构组成来看，整套部件以中心导向杆为装配基准，上端设置带定位卡槽的安装座，用来和车架的悬挂吊耳配合卡接，下端的环形底座则对应连接摇臂或者轮轴安装位，外部套设的圆柱螺旋压缩弹簧承担主要的承载与冲击初缓冲作用，内部的阻尼芯体则负责将弹簧往复伸缩的动能转化为热能耗散，避免弹簧出现持续的余振，保证车轮贴地性。做结构设计的时候，

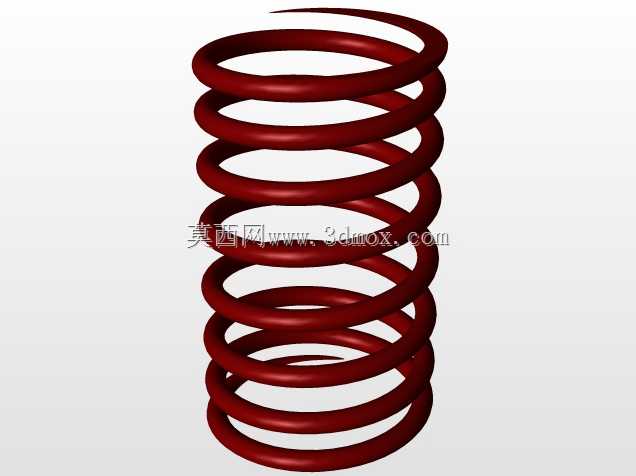

　　首先要匹配整车的簧下质量与额定承载上限，弹簧的线径、有效圈数、自由高度需要经过刚度校核，保证在额定载荷下的静挠度落在两轮车骑乘舒适度的合理区间，既不能刚度过大导致滤震效果差，也不能刚度过小造成打底、触底的问题。导向杆的直径需要和阻尼筒的内径做精密配合，表面粗糙度要控制在合理范围，保证往复运动过程中不会出现卡滞，同时配合密封结构避免阻尼液泄漏。上下安装座的卡槽尺寸要和整车的安装点位完全匹配，安装座和弹簧接触的端面要做平面度处理，保证弹簧受压的时候不会出现偏载，避免弹簧局部应力集中造成断裂失效。安装边界方面，这套减震结构的最大外径受限于两轮车摇臂与车架之间的安装间隙，不能和周边的挡泥板、线束、刹车管路产生运动干涉，

　　最大伸缩行程要匹配整车悬架的跳动上限，在车轮上跳至极限位置时，减震器压缩到最短长度仍要保留一定的安全余量，不会出现刚性碰撞；车轮下跳至极限位置时，减震器拉伸到最长长度也不会将弹簧拉脱、阻尼芯体拉出。实际装车使用的时候，这套结构承担了垂直方向的绝大多数冲击载荷，在过弯时还能承受一定的侧向分力，所以导向杆和阻尼筒的配合部位还要做相应的强度强化，应对侧向力带来的偏磨问题。弹簧的表面处理要兼顾防锈与抗疲劳性能，避免长期暴露在雨水、泥污环境下出现锈蚀，影响弹簧的使用寿命。阻尼特性的匹配上，针对两轮车日常通勤的常用车速，阻尼阀的开度设置要兼顾压缩与回弹行程的阻尼力，压缩行程阻尼力稍小，保证冲击能够快速被弹簧吸收，回弹行程阻尼力稍大，

　　拉住弹簧避免多余的弹跳，让车身快速回到平稳状态。在建模过程中，框架与弹簧零件的参数化设计可以方便后续根据不同车型的承载需求快速调整参数，比如针对载重需求更高的货运两轮车，可以调整弹簧线径提升刚度，针对运动取向的车型，可以调整阻尼参数提升支撑性，不需要重新从零开始搭建模型，大幅提升结构迭代的效率。这类减震结构的可靠性直接关系到两轮车的行驶安全，所以每个配合部位的公差设置都要符合装配工艺要求，上端安装座的卡槽和车架吊耳的配合间隙不能过大，避免行驶过程中出现异响和冲击磨损，下端底座的安装孔位要和轮轴或者摇臂的安装点位同轴，保证安装后减震器的运动方向和悬架跳动方向一致，不会出现附加的侧向载荷。
