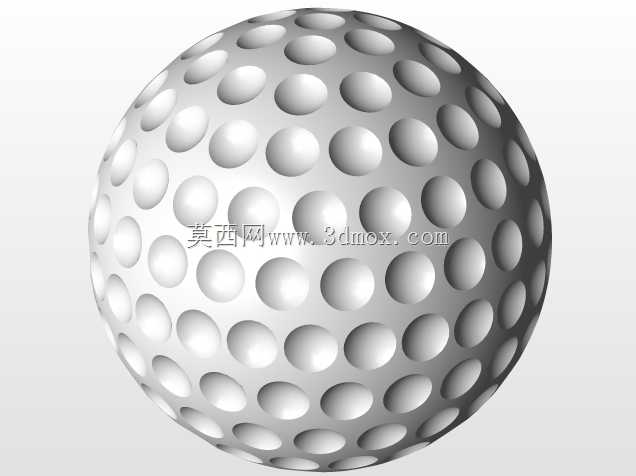

带标准凹坑结构的高尔夫球实体建模

　　做这个高尔夫球的建模，最早是之前给体育用品厂商做配套检测工装的时候，需要一个完全贴合真实球体外形的定位胎具，当时翻了不少公开的模型，要么凹坑排布不对，要么球面曲率和实际量产球差太多，装上去定位总是偏，索性自己从头捋了一遍结构逻辑重新建的。先从实际应用场景说，这类带凹坑的球体，核心作用不是大家想的只是减少风阻那么简单，在实际的高尔夫运动场景里，凹坑的排布深度、单坑曲率、球面分布密度，直接影响球体飞行过程中的升阻比，还有落地后的滚动轨迹稳定性，之前做检测工装的时候，厂商给的技术要求里明确提过，凹坑的深度公差要控制在0.02mm以内，排布的周向角度偏差不能超过0.3度，不然同一批次的球飞行距离差能到5码以上，品控根本过不了。

　　建模的时候最先定的是球体的基准尺寸，正式比赛用的高尔夫球直径统一是42.67mm，这个是硬性边界，不能随便改，整个建模的基准坐标系就放在球心位置，所有特征都是以球心为原点做阵列排布的。一开始试过直接在整球面上做阵列凹坑，结果发现两极位置的凹坑会出现拉伸变形，因为球面的曲率在靠近极点的时候变化率和赤道位置不一样，直接阵列的话凹坑的边缘会出现破面，3D打印做样件的时候表面会有台阶，后来调整了思路，先把球面按照正二十面体的面做拆分，每个三角形面对应的球面区域单独做凹坑特征，这样每个区域的曲率变化是均匀的，凹坑的拔模角度和深度在每个区域都能保持一致，不会出现局部变形的问题。

　　说下凹坑的设计细节，真实量产的高尔夫球凹坑不是正半球形，是带微小拔模斜度的椭球凹面，深度大概在0.25mm左右，凹坑的边缘和大球面之间是R0.1mm的圆角过渡，这个过渡圆角很关键，之前做流体仿真的时候对比过，如果是直角过渡的凹坑，气流在凹坑边缘会产生不规则的紊流，反而会增加飞行阻力，加了过渡圆角之后，气流能更顺畅地在凹坑内形成稳定的涡流，把球体后方的低压紊流区缩小，减阻效果能提升12%左右。排布的时候特意避开了整圈环形阵列的方式，采用的是交错式的球面排布，相邻凹坑之间的筋宽保持在1.5mm左右，这个宽度是兼顾了结构强度和空气动力学效果的，筋太窄的话球体注塑的时候容易出现缺胶，打出去之后也容易被杆面砸出凹痕，筋太宽的话球面的光滑区域占比太大，减阻效果达不到要求。

　　从实际用途来说，这个模型除了可以用来做高尔夫球本身的结构验证、模具设计，还能用来做相关检测设备的定位工装设计，比如之前做的球体圆度检测台，定位胎具的型腔就是完全按照这个模型的凹坑结构做的仿形，放上去之后球体不会打滑，检测的时候旋转精度能控制在0.01mm以内，比之前用光滑球面定位的工装精度高了不少。另外做击球机器人的末端击打头设计的时候，也可以用这个模型做碰撞仿真，模拟不同杆面角度、不同击打位置下的球体形变和初始飞行参数，比用光滑球体做仿真出来的数据要准确很多，之前用光滑球做仿真得到的初始旋转速度和实际测试值差了200多转，换了这个带真实凹坑结构的模型之后，误差能控制在50转以内，完全满足研发测试的要求。

　　建模的时候还考虑了后续模具拆分的需求，整个球体的分型面选在赤道位置，上下两个半球的凹坑特征是完全对称的，做注塑模的时候上下模的加工量一致，不会出现一侧特征太复杂导致加工难度陡增的问题，每个凹坑的拔模方向都是沿着球心径向设置的，开模的时候不会出现倒扣，不需要额外做滑块结构，能简化模具结构，降低量产的模具成本。之前有同事做类似模型的时候把凹坑的方向设成了垂直于分型面，结果靠近极点位置的凹坑出现了倒扣，模具根本没法正常开模，最后只能全部返工改特征方向，这点在做球类曲面建模的时候尤其要注意，所有的凹陷特征的拔模方向都要沿着球体径向，不能统一用垂直于分型面的方向，不然很容易出结构问题。

　　另外说下尺寸边界的问题，整个模型的最大外形尺寸就是直径42.67mm的球体，没有外凸的特征，所以在做相关配套设备设计的时候，只要预留直径43mm的安装或者通过空间就足够了，不需要额外留更多的余量，因为球体本身的公差是很小的，比赛用球的直径公差只允许正差0.03mm，不允许负差，所以配套的通道尺寸只要做到43mm，就不会出现卡球的问题。之前做自动发球机的出球通道设计的时候，一开始留的间隙太大，球在通道里会晃，发球的初始方向偏差很大，后来按照这个模型的实际尺寸把通道内径做到42.8mm，间隙控制在0.13mm左右，发球的方向偏差直接降到了0.5度以内，效果提升很明显。
