无网线网球拍结构三维数模设计

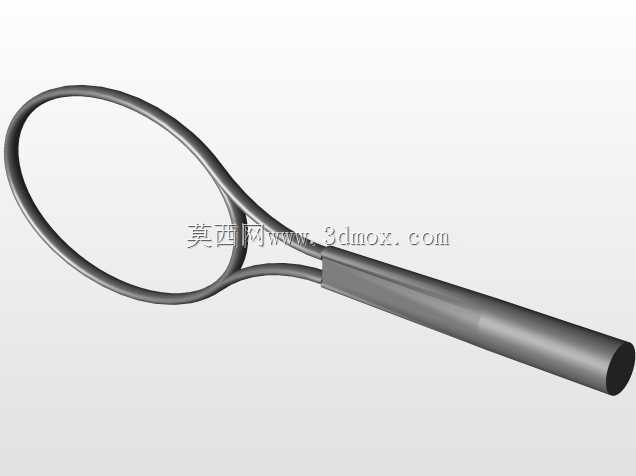

　　这款网球拍结构模型采用扫掠混合的成型逻辑完成整体构建，全程围绕运动器材的实际受力场景展开结构推演，没有额外添加网线编织结构，仅保留拍体核心承载框架与握持部件，适合作为体育器材结构设计的参考基底，也可用于后续二次开发添加拍线、减震配件等附属结构。

　　从实际应用场景来看，网球拍作为网球运动的核心握持器械，需要同时兼顾挥拍过程中的空气阻力控制、击球瞬间的冲击载荷传递、长时间握持的人机适配性，这款模型在结构设计阶段就将这些实际使用需求拆解到了各个部件的参数设定中。拍框部分采用椭圆渐变截面的扫掠路径，从拍头顶端到拍颈衔接位置，截面尺寸逐步收窄，既保证了拍头区域足够的击球支撑边界，也让拍颈位置的应力传递路径更顺畅，避免击球冲击力在衔接位置形成应力集中。拍框的整体外轮廓遵循常规网球拍的甜区分布逻辑，横向最大宽度控制在260毫米左右，纵向拍头顶端到拍颈衔接处的长度控制在320毫米区间，这个尺寸边界既符合职业赛事对球拍尺寸的规范要求，也能适配大多数业余爱好者的挥拍习惯，不会因为拍面过大导致挥拍惯性失控，也不会因为拍面过小提升击球的瞄准难度。

　　拍颈部分作为连接拍框与握柄的过渡结构，采用双支梁的分叉构型，两支梁从拍框下沿的两个对称位置向内收束，最终汇聚到握柄的衔接端面，这种结构相比单支梁的拍颈设计，能更好地分散击球时的侧向冲击力，当击球点偏离甜区时，侧向扭矩可以通过双支梁分流传递，减少握柄位置的扭转震动，提升握持稳定性。拍颈的截面采用带圆角的矩形构型，壁厚保持均匀一致，在三维建模过程中通过扫掠混合的方式让两支梁的曲面过渡顺滑，没有出现曲率突变的折角，避免后续如果做有限元分析时在折角位置出现虚假的应力集中点，也能为后续的模具开模提供合理的拔模斜度参考。

　　握柄部分采用等截面的圆柱构型，整体长度控制在200毫米左右，截面直径设定为28毫米，这个尺寸适配绝大多数成年人的手掌握持围度，握柄的端面做了平切处理，没有额外添加底盖结构，方便后续根据不同的握胶缠绕需求调整端面的固定结构。握柄与拍颈的衔接位置做了平滑的曲面过渡，没有突兀的台阶结构，一方面能减少挥拍时这个位置的空气紊流，降低挥拍阻力，另一方面也能避免应力在衔接台阶位置集中，提升整体结构的抗冲击寿命。

　　从设计思路的角度来说，这款模型刻意省略了网线结构，核心是为了聚焦拍体本身的结构力学特性，很多初学者在做网球拍建模时会过早陷入网线编织的细节建模，反而忽略了拍体框架本身的受力路径设计，这款模型把核心的框架结构做了完整的参数化构建，所有曲面都保持G2连续，没有碎面、尖角等建模缺陷，不管是用来做结构力学仿真的基础模型，还是用来做后续外观渲染的基底，都能直接调用。在尺寸边界的设定上，整个球拍的总长度控制在685毫米，完全符合网球赛事器材规范里的长度上限要求，整体的重心位置设定在拍颈与握柄衔接点往上15毫米的位置，这个重心位置属于头轻型球拍的重心区间，适合底线防守型的打法，挥拍时的操控性更好，不会因为拍头过重导致网前截击时动作变形。

　　实际生产适配层面，这款模型的所有壁厚都保持均匀，最小壁厚控制在2.5毫米，完全符合碳纤维复合材料铺层成型的工艺要求，没有出现壁厚突变导致的成型缺陷风险，拍框的内侧预留了网线安装的凹槽结构，虽然没有构建网线，但凹槽的尺寸、走线位置都按照实际穿线的需求做了预留，后续如果要添加网线结构，只需要沿着凹槽的路径构建线体即可，不需要重新调整拍框的结构。握柄的内部是空心结构，在实际生产中可以在空心位置填充减震泡棉，或者添加配重块来调整整拍的重心位置，模型的空心结构预留了足够的内部空间，不需要额外做结构切除就能满足配重调整的需求。

　　从结构验证的角度来说，这款模型的所有衔接位置都做了圆角过渡，圆角半径根据位置的不同做了差异化设定，拍框外侧的圆角半径更大，能减少击球时拍框与网球碰撞的刚性冲击，拍框内侧的圆角半径稍小，能为网线提供更稳定的支撑面，拍颈与拍框、握柄衔接的位置圆角半径最大，进一步分散应力传递路径。整个模型没有多余的辅助结构，所有曲面都可以直接导出为STEP格式用于工程出图，也可以导入仿真软件做网格划分，不会出现几何错误导致的网格划分失败问题。对于体育器材设计从业者来说，这款模型可以作为基础框架，通过调整拍框的截面尺寸、拍颈的分叉角度、握柄的长度参数，快速衍生出不同打法定位的网球拍结构，比如加大拍头尺寸就能做成适合新手的大甜区球拍，缩短握柄长度就能做成儿童专用的训练球拍，调整重心位置就能做成适合进攻型选手的头重型球拍，参数调整的逻辑非常清晰，不需要重构整体的扫掠路径就能完成系列化设计。
