硬质合金螺旋槽直柄切削钻头结构

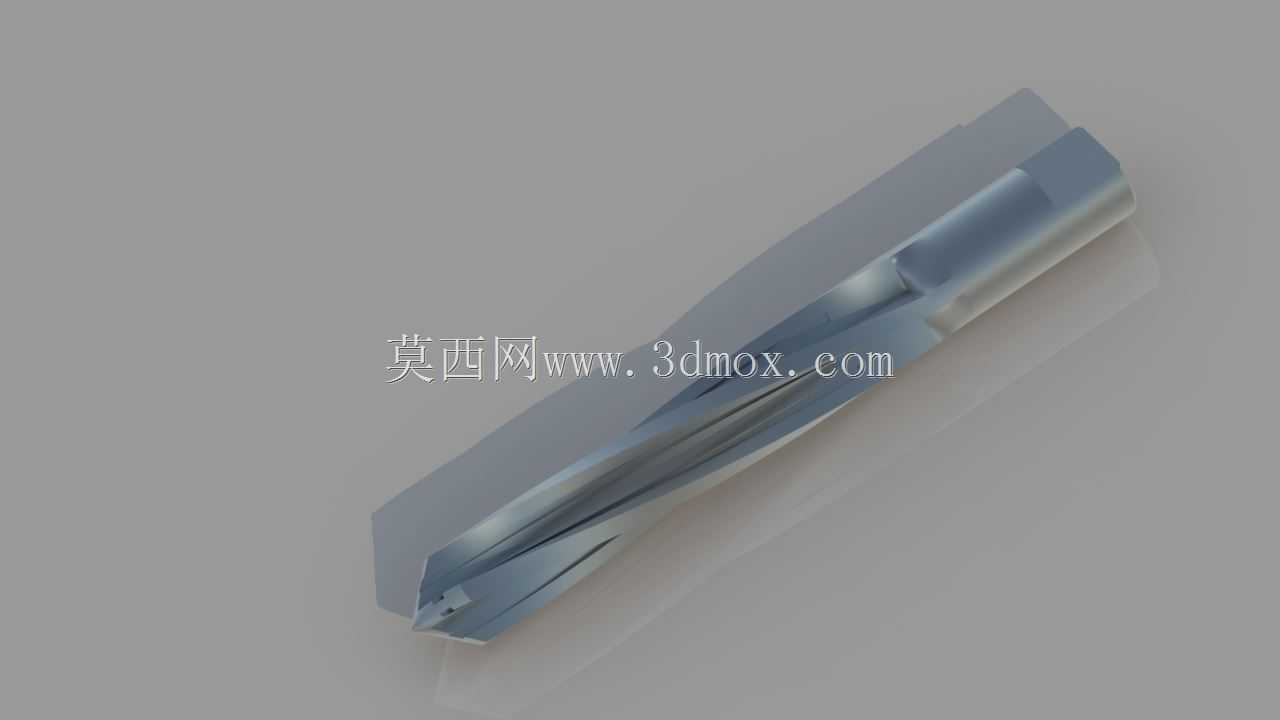

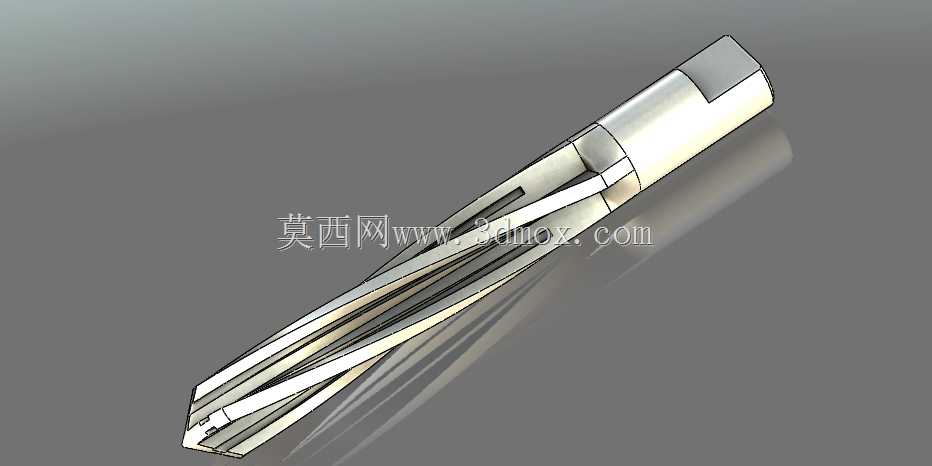

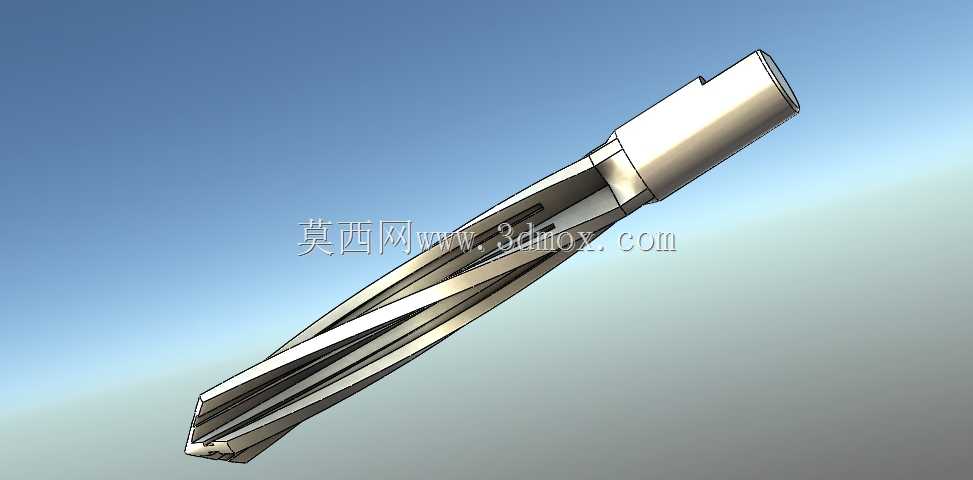

　　在金属切削加工的工序链路里，孔加工占比接近机加工总工作量的三分之一，而钻头作为孔加工环节最基础的消耗类刀具，其结构设计的合理性直接决定了成孔精度、排屑效率与加工面的表面质量。这款直柄螺旋槽钻头的建模过程，完全围绕实际机加工场景的工况需求展开，没有做多余的装饰性结构，每一处几何特征都对应明确的功能指向。先从安装端的结构说起，直柄段的圆柱度公差控制在0.008mm以内，表面粗糙度设计为Ra0.8，这个精度等级可以适配普通台钻、立式加工中心、摇臂钻床的弹簧夹头、钻夹头装夹需求，装夹时的夹持长度预留为柄部直径的1.5倍，既可以保证高速旋转时的夹持稳定性，避免钻削过程中出现刀柄打滑、振刀的问题，也不会因为夹持段过长干涉排屑路径，

　　同时直柄的通用结构不需要配套专用的莫氏锥套，换刀时的装夹效率比锥柄钻头提升近40%，适合小批量多工序的加工场景快速换刀。切削段的螺旋槽设计是这款钻头的核心结构，螺旋角选取30度的常规加工适配角度，这个角度下切屑可以顺着螺旋槽顺畅排出，不会在孔底堆积造成二次切削刮伤已加工孔壁，槽型的截面采用渐宽式设计，从切削端向柄部方向槽宽逐步收窄，切屑在向外排出的过程中会被逐步挤压变形，断屑效果更稳定，不会形成长带状切屑缠绕刀体。钻尖部分采用118度的标准顶角，这个角度是针对普通碳钢、铸铁等常见金属材料钻削优化的参数，横刃经过修磨处理，横刃宽度控制在0.15倍钻径范围内，可以有效降低钻削时的轴向进给力，减少钻尖接触工件瞬间的滑移偏移，

　　保证孔位的定位精度。刃带部分设计了两条对称的导向棱边，棱边宽度为0.2倍钻径，钻削过程中棱边可以和已加工孔壁形成滑动支撑，抵消钻削时的径向切削力，避免孔型出现锥度、失圆的问题，同时棱边的后角做了0.5度的微小处理，减少棱边和孔壁的摩擦面积，降低钻削过程中的温升，延长刀具的连续加工时长。从实际应用场景来看，这款钻头可以覆盖普通机械加工车间里绝大多数的通孔、盲孔钻削工序，不管是钢结构件的预钻孔、模具零件的安装孔加工，还是通用设备的装配配孔作业都能适配，建模时特意保留了钻尖处的后角、排屑槽的抛光面过渡特征，后续如果要做钻削过程的有限元仿真，或者加工工艺的切削参数优化，都可以直接基于这个模型提取几何特征，不需要再做二次结构补全。

　　另外在建模的尺寸边界处理上，所有的过渡圆角都按照实际刀具的制造公差设置，排屑槽和柄部的衔接处做了R2的圆弧过渡，避免应力集中造成钻削过程中刀体断裂，切削刃的刃口做了0.02mm的微小钝化处理，对应实际生产中刀具刃磨后的刃口强化工序，更贴近真实刀具的物理状态，不会出现理想锐边模型和实际加工工况偏差过大的问题。
