带深花纹辐条式汽车行走车轮结构

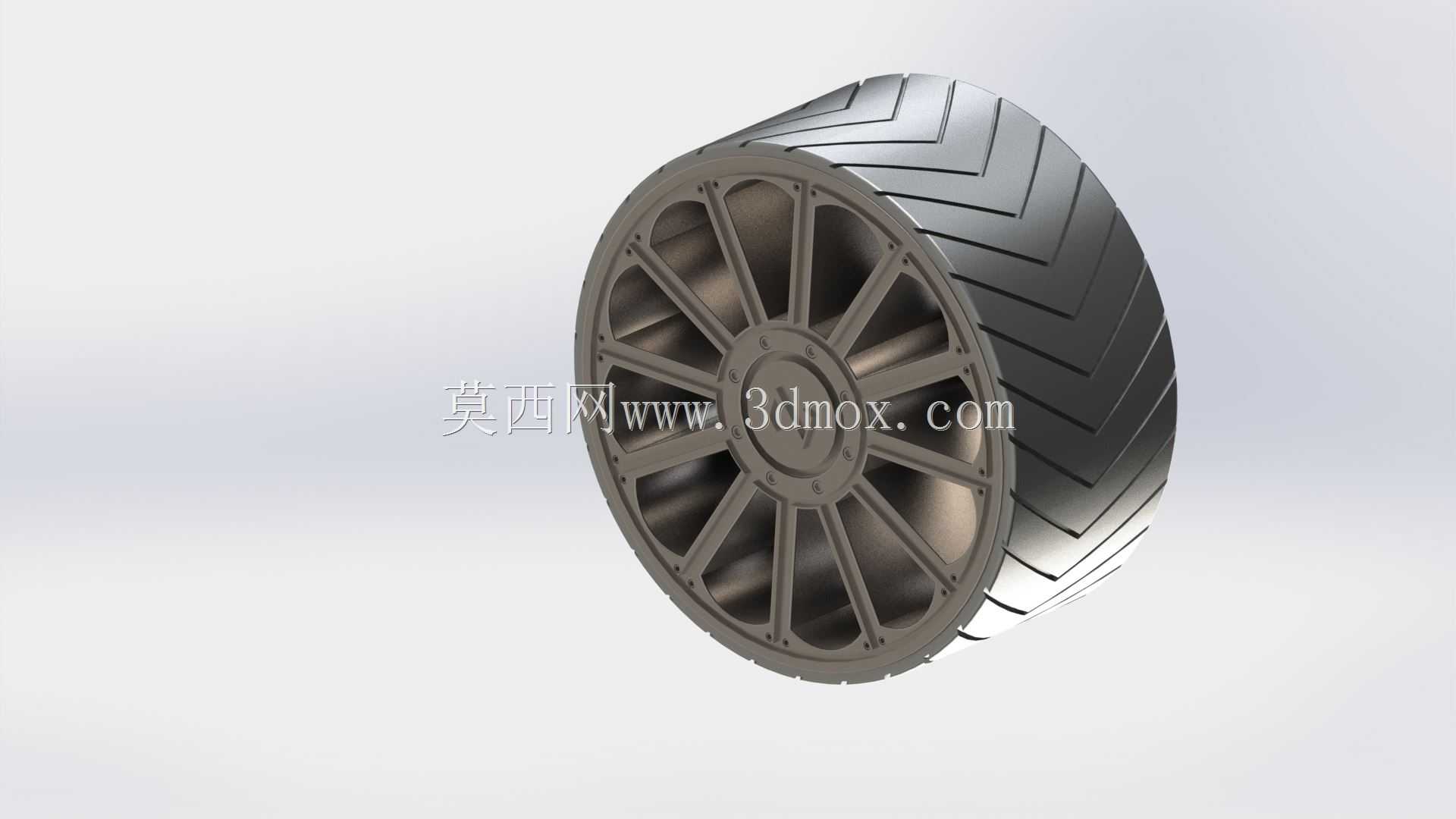

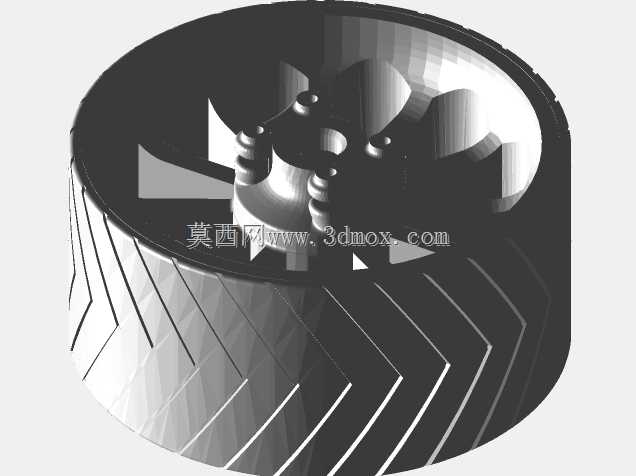

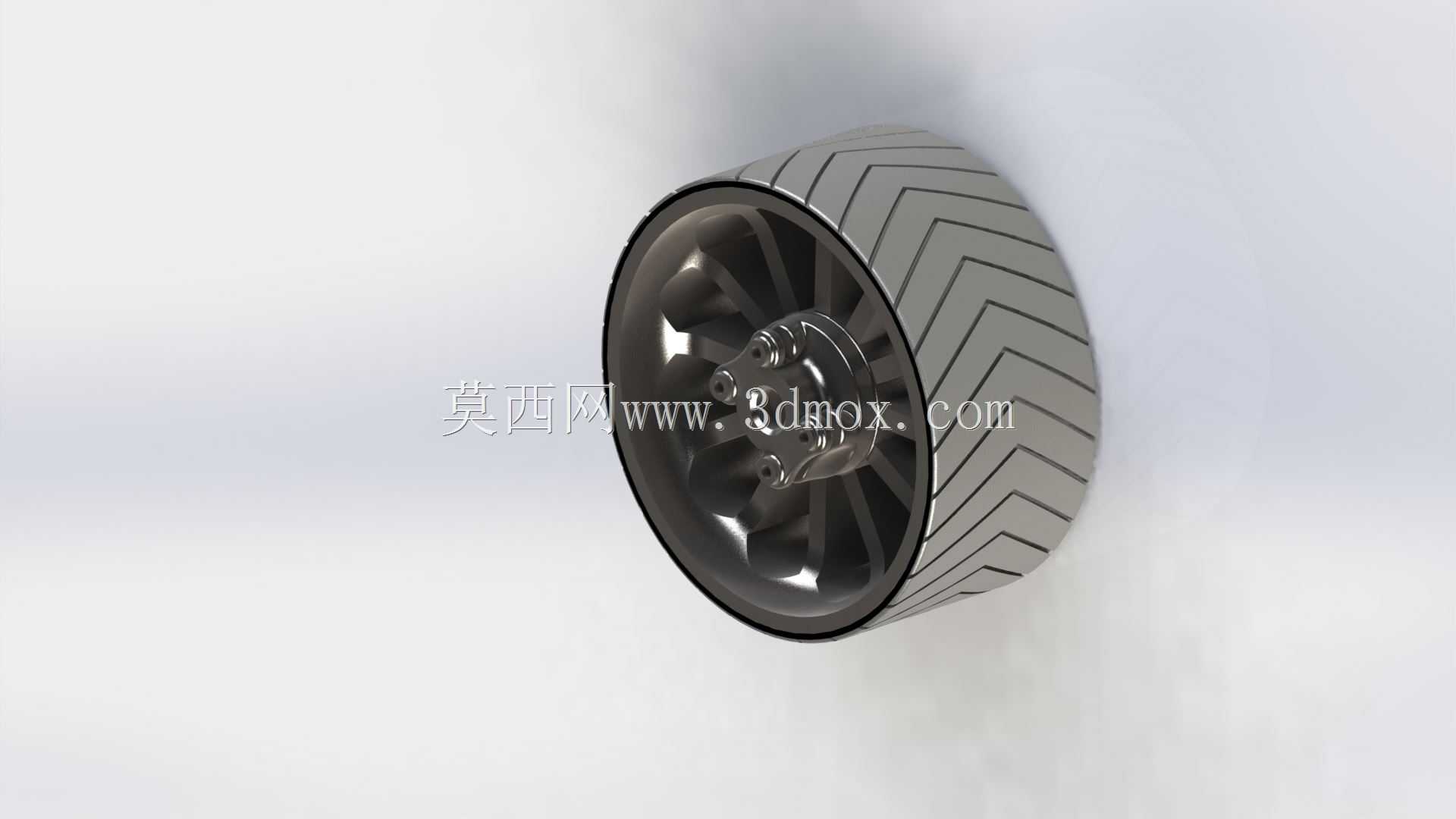

　　在整车行走系统的部件开发中，车轮作为直接承接地面作用力、传递整车驱动力与制动力的核心部件，其结构设计直接关联车辆的行驶稳定性、抓地表现与承载能力。这款车轮结构采用深齿形人字形花纹胎面搭配多辐条一体式轮毂的设计方案，首先从胎面结构来看，人字形交错排布的花纹块具备较大的接地面积，花纹沟槽的深度与走向经过针对性排布，能够在非铺装路面行驶时快速破除接触面的泥层、水膜，避免胎面与地面之间形成滑移介质，同时花纹块的刚性支撑角度经过优化，在车辆急加速、紧急制动时能够提供足够的切向反力，减少胎面形变带来的动力损耗。轮毂部分采用等距分布的12辐条放射式结构，辐条从中心安装盘位置向外延伸至轮辋结合处，每根辐条的截面采用渐变式厚度设计，

　　靠近中心安装座的位置厚度更大，能够承接轮毂螺栓传递来的驱动扭矩，向外延伸过程中逐步调整截面厚度，在保证整体结构强度的前提下尽可能降低旋转件的自重，减少车辆非簧载质量，提升悬架系统的响应速度。中心安装盘位置设置了环形加强筋结构，与辐条根部形成一体式的受力传导路径，能够分散螺栓预紧力带来的局部应力，避免长期交变载荷作用下安装位置出现疲劳裂纹。轮辋与轮胎的结合位置采用标准的止口配合结构，胎圈座的角度与圆角参数符合常规乘用车车轮的装配公差要求，能够保证轮胎充气后与轮辋形成可靠的密封配合，不会在高速旋转时出现脱圈、漏气的问题。从实际应用场景来看，这类深花纹车轮结构既可以适配普通城市SUV的非铺装路面通行需求，也可以作为小型特种作业车辆、

　　场地越野车辆的行走部件使用，在砂石路、泥泞路、浅积雪路面都能保持稳定的抓地表现。设计过程中需要重点考量的安装边界包括：中心安装孔的定位直径、轮毂螺栓的分布节圆直径、轮辋的偏置距参数，这些尺寸直接决定了车轮能否与车辆的转向节、制动盘部件完成匹配装配，若偏置距设计偏差过大，会导致车轮轮距超出设计值，出现轮胎与翼子板、悬架摆臂发生运动干涉的问题，同时还会改变轮毂轴承的受力点，加速轴承的磨损。另外胎面花纹的排布角度也需要结合车辆的常用行驶方向做匹配，人字形花纹的安装方向有明确要求，反向安装会导致花纹的排水、排泥能力大幅下降，还会增大行驶过程中的胎噪与滚动阻力。辐条的结构设计过程中，需要通过受力仿真验证不同工况下的应力分布，

　　包括过坑冲击时的垂直载荷、急加速时的扭矩载荷、转向时的侧向载荷，确保辐条与轮辋的结合位置不会出现应力集中，同时轮毂的通风间隙设计也需要兼顾制动系统的散热需求，辐条之间的空隙能够引导行驶气流吹向制动盘与制动卡钳，带走制动过程中产生的热量，避免长时间制动出现热衰减问题。胎面的花纹块厚度设计也需要平衡耐磨性能与缓冲性能，花纹块过厚会导致胎面刚性不足，转向时出现较大的侧向形变，影响车辆的操控指向性，花纹块过薄则会降低胎面的缓冲能力，路面的细碎振动会直接传递到悬架系统，影响行驶舒适性，同时也会缩短轮胎的使用寿命。轮辋的边缘位置设计了凸起的保护筋结构，能够在车辆靠边停车时避免路肩直接剐蹭胎侧，减少胎侧被硬物割伤的概率。整体结构的旋转动平衡精度也是设计中需要重点控制的指标，轮毂与轮胎的质量分布均匀性直接影响高速行驶时的车身抖动情况，在建模过程中就需要对各个位置的材料分布做对称设计，减少后续动平衡调整时的配重块添加量。
