辐条式摩托车行走轮结构三维设计

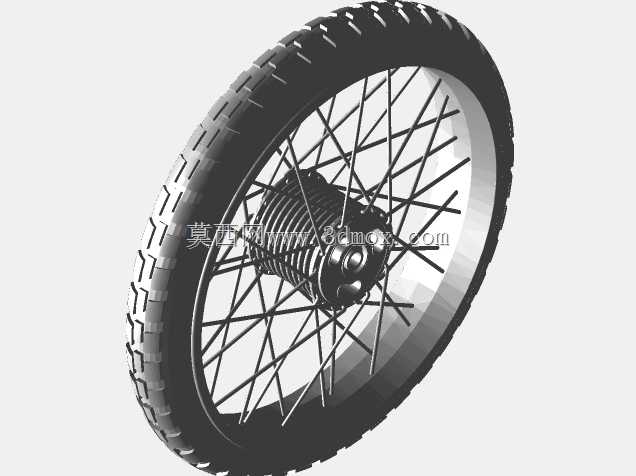

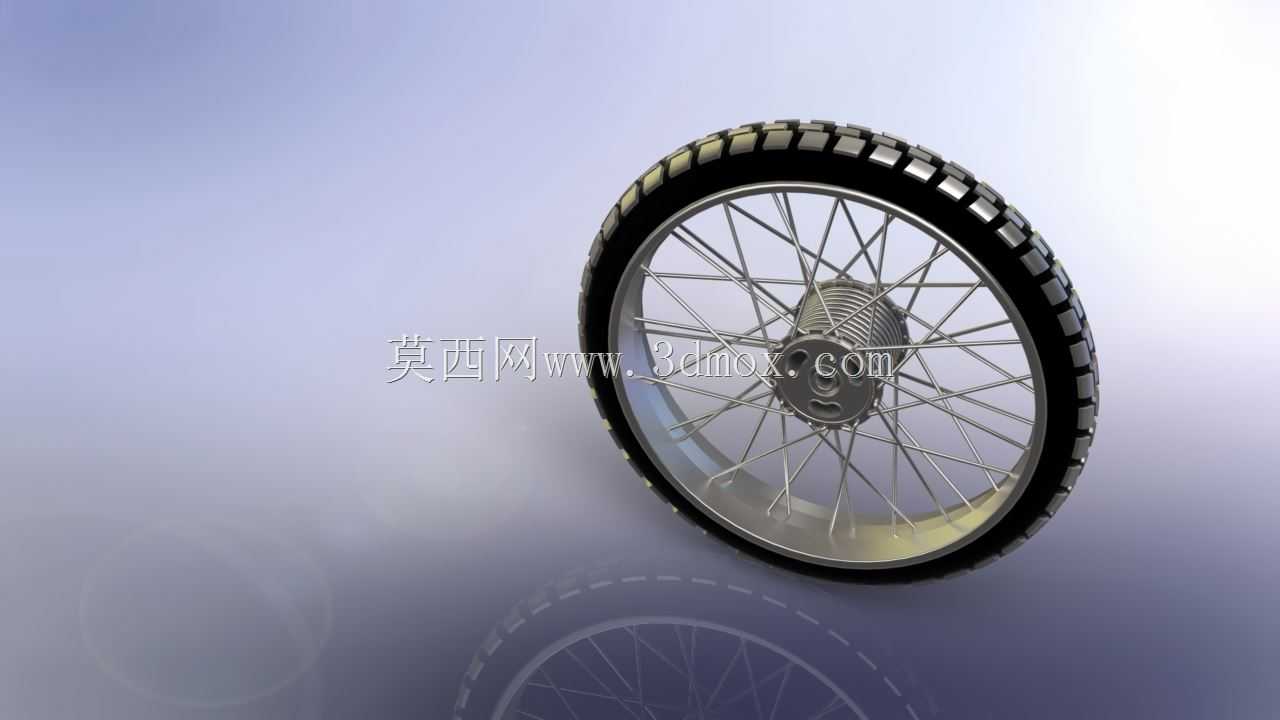

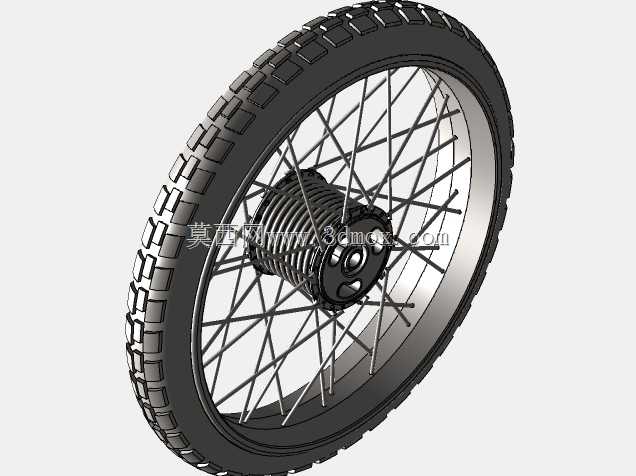

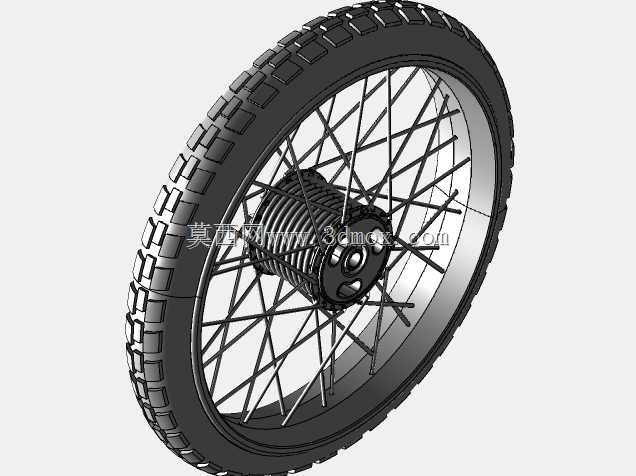

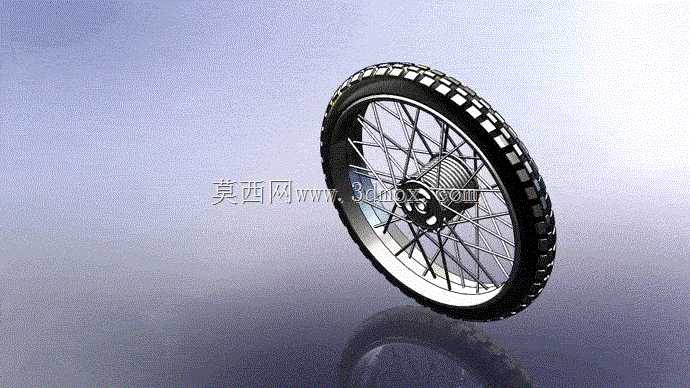

　　在两轮机动车的行走系统设计中，辐条式车轮是兼顾缓冲性能与轻量化需求的典型结构，这套三维模型完整还原了民用跨骑摩托车前轮的全部装配关系，覆盖外胎、内胎、辐条、轮毂、轮辋、制动连接座等核心部件，可直接用于行走系统的匹配校核、改装方案验证以及教学演示场景。日常工况下，这类辐条轮主要适配非铺装路面行驶需求，通过多根辐条的弹性形变吸收路面传递的细碎冲击，相比一体铸造轮辋拥有更好的抗形变能力，在越野摩托、复古街车以及农用两轮车型上应用十分广泛。从结构功能来看，车轮作为整车与地面直接接触的承载部件，需要同时承担整车垂直载荷、行驶过程中的纵向驱动力与制动力，以及转向时的侧向力，各部件的配合精度直接影响行驶稳定性与骑行安全。

　　设计过程中首先要明确轮辋的安装边界，轮辋的直径、宽度需要与所选轮胎的规格完全匹配，胎圈座的角度与粗糙度要满足轮胎充气后的密封要求，避免高速行驶时出现轮胎脱圈的风险。辐条的排布采用交叉编织方式，每根辐条的张紧度需要在设计阶段预留调整余量，通过辐条螺母的旋合长度调节整个轮组的圆度与端面跳动量，这种结构的优势在于单根辐条出现损伤时可单独更换，维护成本远低于一体式铸铝轮。轮毂部分集成了轴承安装位与制动盘连接接口，轴承位的同轴度公差需要控制在合理范围内，保证车轮转动时无偏摆，制动连接座的孔位分布需要与对应车型的制动卡钳安装位置完全匹配，避免出现制动干涉。轮胎部分的花纹采用块状越野花纹设计，

　　花纹块的高度与排布角度兼顾非铺装路面的抓地力与铺装路面的行驶耐磨性，胎体的弧度设计保证转向时的接地面积均匀，减少侧滑风险。在实际建模过程中，需要重点关注各部件的装配间隙：辐条与轮辋孔、轮毂孔之间需要预留足够的穿装间隙，避免装配时出现卡滞；轮胎与轮辋的配合面需要设置合理的过盈量，保证充气后胎圈与轮辋紧密贴合；轮毂两侧的轴承安装位需要保留油封的安装空间，防止泥水进入轴承造成磨损。这类辐条轮的安装接口需要与前减震的安装距匹配，轮轴的直径与减震下端的固定孔尺寸一致，同时要预留里程表齿轮、车速传感器的安装位置，保证整车电气部件的正常装配。不同于赛道使用的一体锻造轮组，民用辐条轮的设计更偏向实用性，在保证结构强度的前提下尽可能降低重量，

　　多根辐条的受力分散设计让轮组在受到较大冲击时不会出现瞬间断裂，而是通过形变释放应力，这也是很多越野车型坚持使用辐条轮的核心原因。建模时还原了每根辐条的折弯角度与螺纹长度，轮辋上的辐条孔采用倾斜角度设计，与辐条的编织角度完全对应，避免辐条安装时出现弯折应力集中。轮胎的内部轮廓完全匹配内胎的充气膨胀形态，在装配状态下内胎不会出现褶皱，减少长期使用后的内胎磨损漏气风险。轮毂中心的轮轴孔采用台阶式设计，可适配不同直径的轮轴衬套，满足同平台不同车型的通用化需求，降低生产与备件成本。在结构验证环节，可通过这套模型直接开展轮组的受力仿真，模拟不同载荷下辐条的应力分布、轮辋的形变量，优化辐条的粗细与排布密度，在强度与重量之间找到最优平衡点。对于改装场景而言，可基于这套基础模型调整轮辋宽度、辐条数量，适配不同规格的宽胎或者复古风格的轮胎，无需从零开始建模，大幅缩短改装方案的设计周期。
