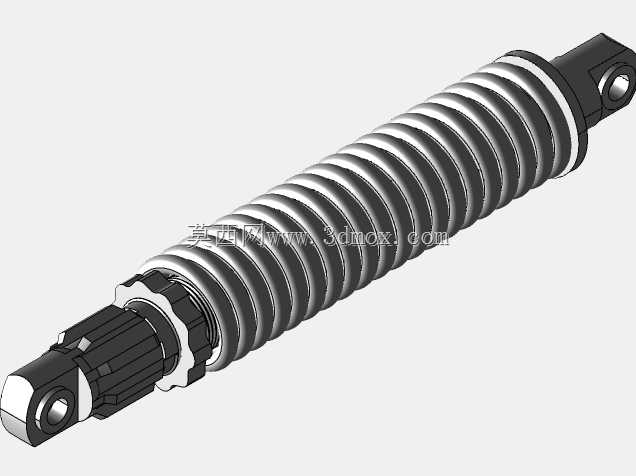

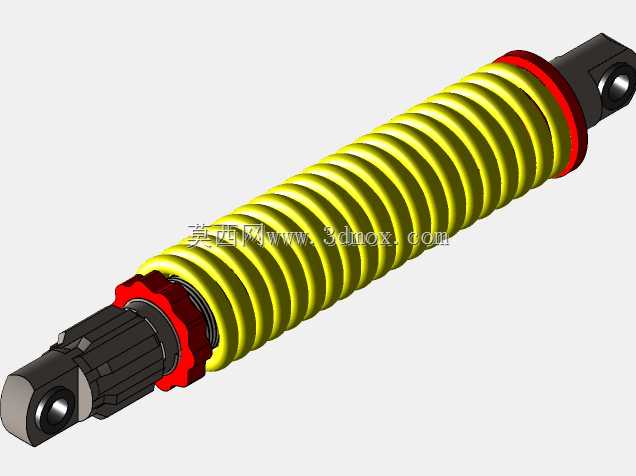

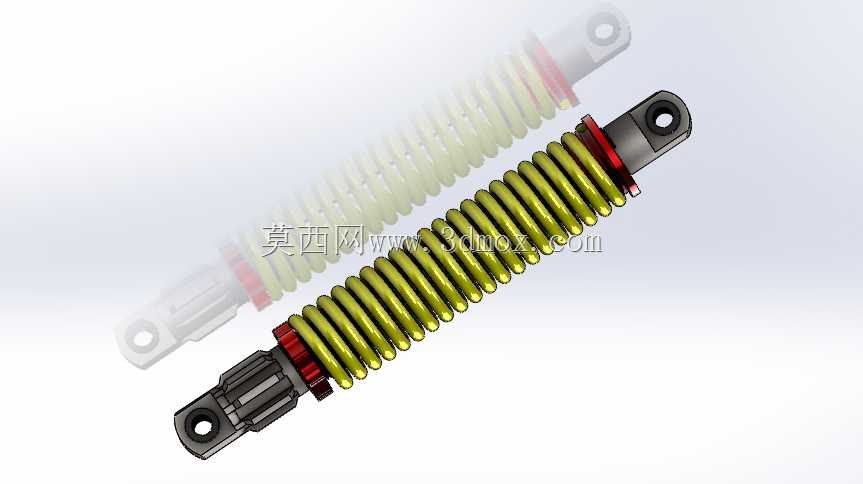

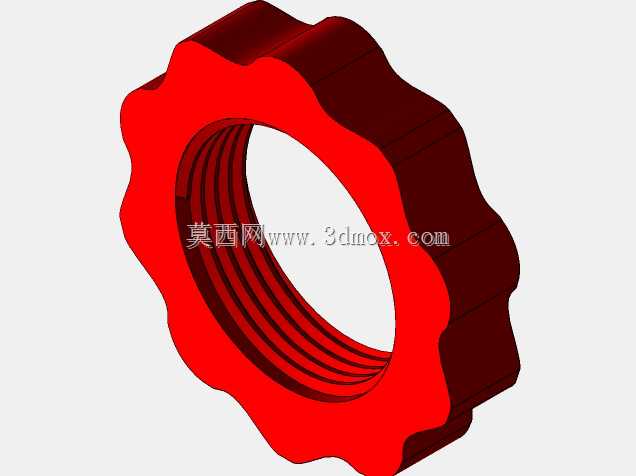

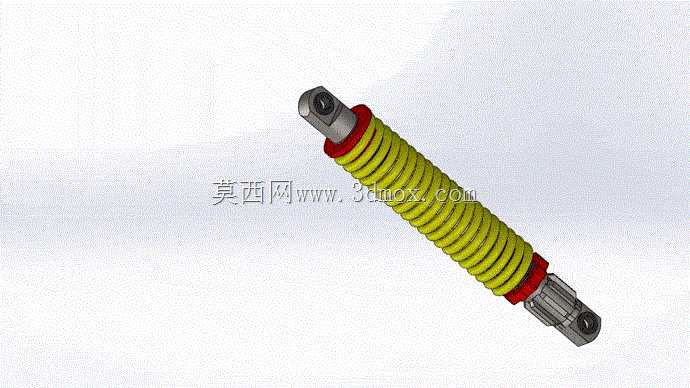

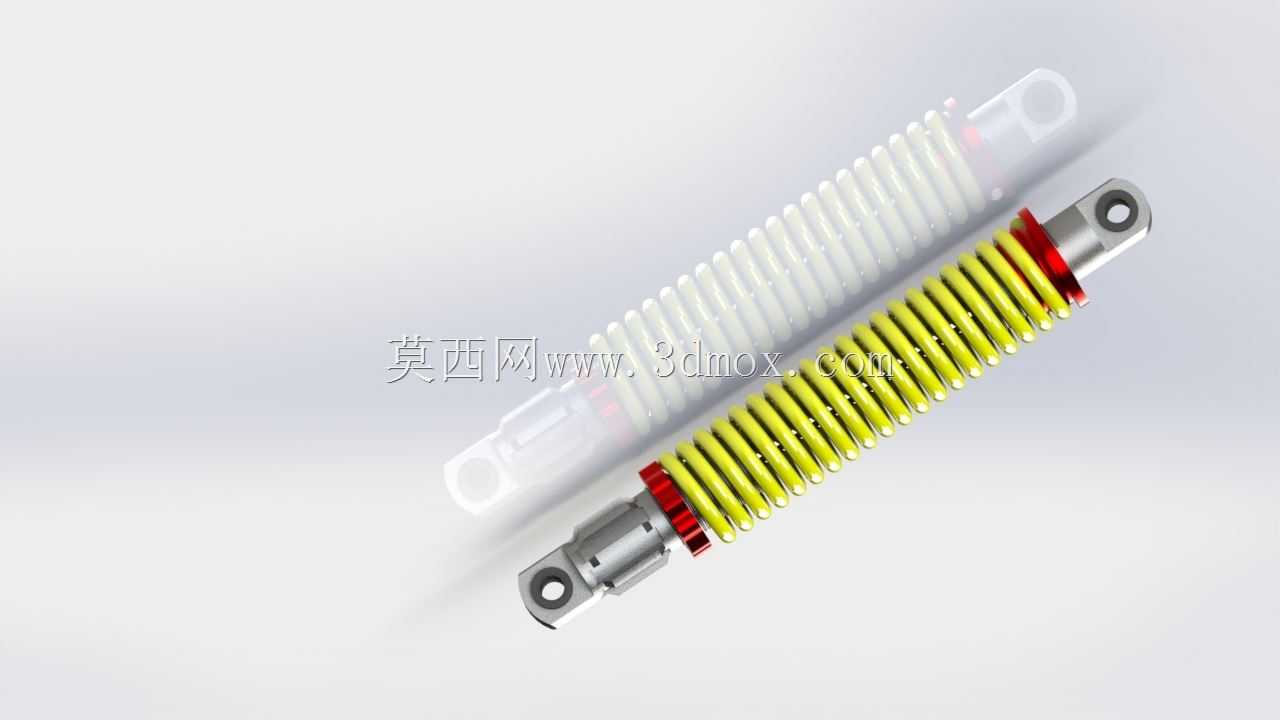

  在两轮摩托、乘用车辆以及小型非道路代步设备的悬架系统中,这类螺旋弹簧包裹式液压减震器是承担行驶缓冲与振动衰减的核心部件,区别于重型商用车采用的钢板弹簧减震结构,该类减震器更适配载荷区间在单人乘用至双人满载的轻量化行驶场景,日常铺装路面行驶时可过滤路面细碎颠簸,非铺装路面行驶时可吸收车轮受到的冲击载荷,避免刚性冲击直接传递至车架造成结构疲劳,同时保证车轮与地面的有效附着力,提升行驶过程中的操控稳定性。从结构设计逻辑来看,该减震器采用阻尼筒与承载弹簧同轴集成的布局,核心阻尼部件为内部的液压阻尼杆,外部环绕的等节距螺旋弹簧承担静态承载与冲击复位的功能,弹簧两端设置的红色限位挡圈一方面用于约束弹簧的轴向窜动,

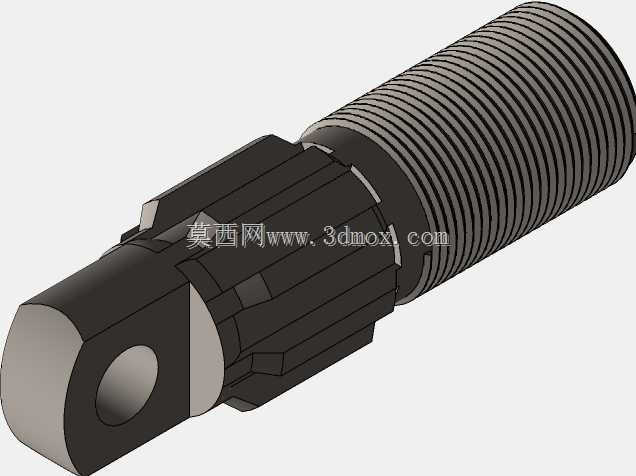

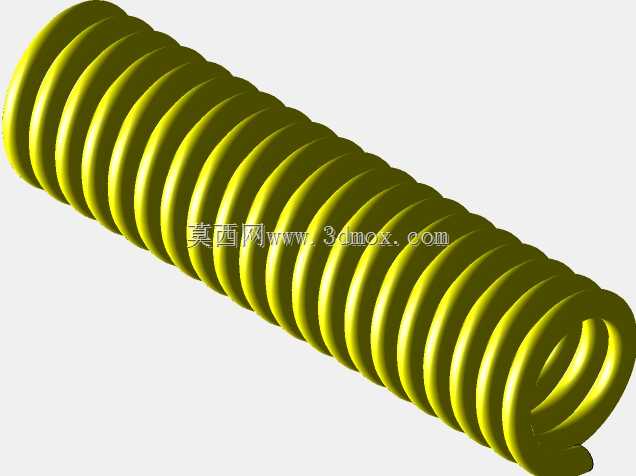

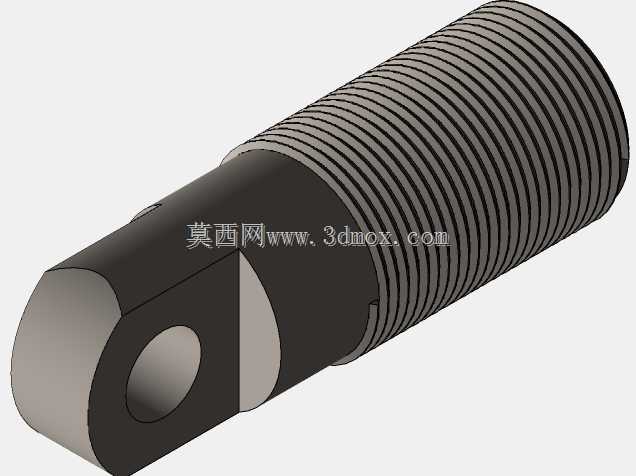

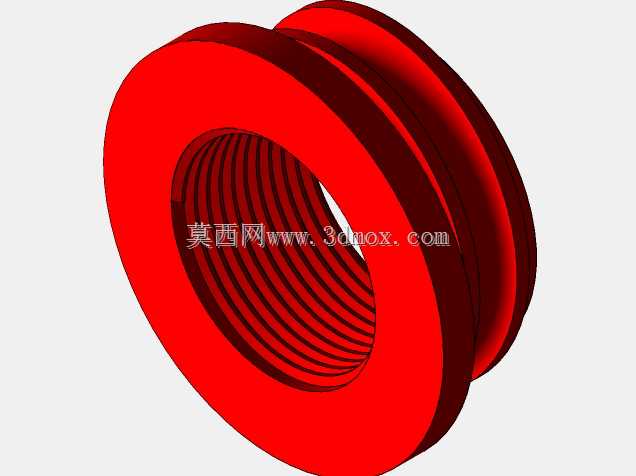

  避免弹簧在往复压缩过程中出现偏磨、卡滞,另一方面可作为减震器压缩行程的硬限位,当阻尼筒压缩至极限位置时,挡圈可承接弹簧的末端载荷,防止阻尼筒出现超行程损坏。两端的连接端头采用带衬套的铰接结构,安装时可通过销轴分别与车架、车轮摇臂完成铰接固定,这种铰接设计可适配悬架跳动过程中减震器的角度变化,避免连接位置出现附加弯矩造成杆体弯曲。建模过程中需要重点把控几个关键尺寸边界:首先是两端铰接孔的中心距,该尺寸直接决定了减震器的安装长度,匹配不同车型时需要对应调整静态长度与最大拉伸长度的差值,避免悬架上跳时减震器顶死、下跳时减震器拉脱;其次是螺旋弹簧的中径、丝径与有效圈数,这些参数直接决定弹簧的刚度系数,需要匹配对应车型的簧下质量与设计载荷,

  刚度过大会导致减震偏硬、滤震效果差,刚度过小会导致车辆过弯侧倾过大、刹车点头明显;再者是阻尼筒的缸径与活塞杆直径,该尺寸决定了阻尼力的可调区间,建模时需要预留内部活塞、阀系的安装空间,同时保证活塞杆的表面粗糙度与同轴度要求,避免往复运动过程中出现油封漏油的问题。实际装车应用中,这类减震器的工作行程通常根据车型定位设定在80-150mm区间,压缩过程中阻尼筒内部的液压油通过活塞上的节流孔产生阻尼力,将冲击产生的动能转化为热能散出,与外部弹簧配合完成“冲击吸收-阻尼衰减-复位支撑”的完整工作循环。设计时还需要考虑弹簧的预紧力设置,预紧力过小会导致车辆静止状态下弹簧出现旷量,行驶过程中容易产生异响,预紧力过大会导致减震器的有效行程被占用,

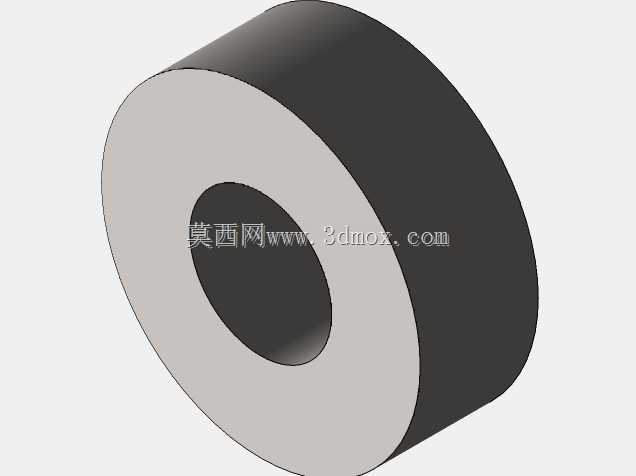

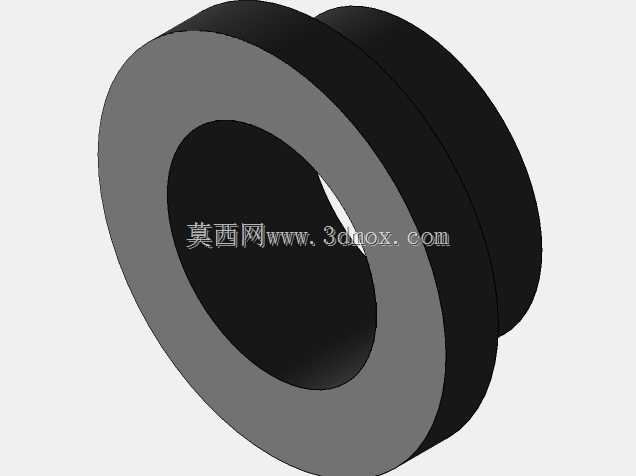

  缓冲能力下降。两端铰接位置的衬套通常采用橡胶材质,建模时可简化为带径向刚度的弹性连接结构,既可以过滤高频微振动,也能补偿安装位置的少量尺寸偏差。从结构可靠性角度出发,弹簧的两端需要做并圈磨平处理,保证与两端挡圈的接触面积均匀,避免局部应力集中造成弹簧断裂;活塞杆表面需要做硬化处理,提升耐磨性能,配合端部的防尘套结构可阻挡泥沙、灰尘进入油封位置,延长减震器的使用寿命。这类集成式减震器相比分体式的弹簧、阻尼结构,安装占用空间更小,整车装配时的工序更简单,不需要额外设计弹簧安装支座,在小型代步车辆、轻型越野设备的悬架设计中应用十分广泛,建模时可通过参数化调整弹簧刚度、阻尼筒长度、连接端头尺寸,快速适配不同载荷等级的车型开发需求,减少重复建模的工作量,同时在装配验证阶段可通过运动仿真模拟悬架跳动全过程,检查减震器在全行程内是否与周边轮罩、摇臂等部件出现运动干涉,提前规避实车装配时的结构冲突问题。
