四叶螺旋桨式轴流风叶结构设计

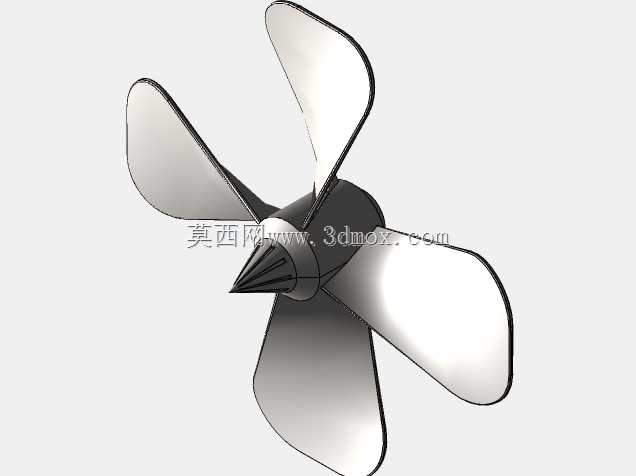

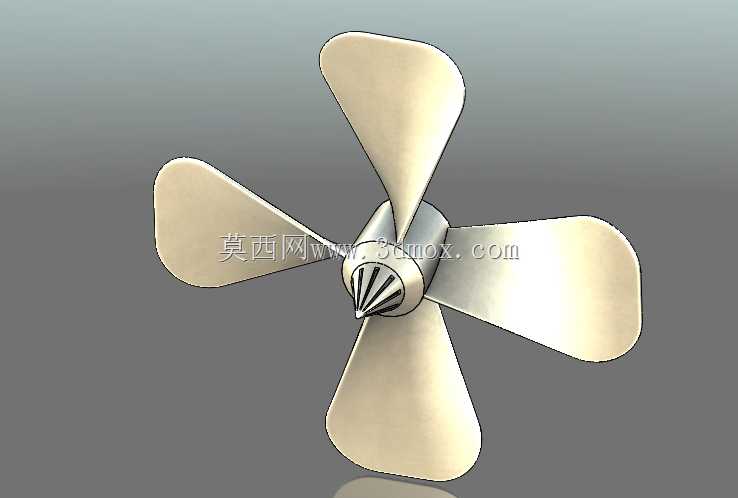

　　这款四叶风叶的结构设计，最初是针对小型轴流通风场景做的优化方案，日常在桌面通风设备、小型设备散热风道、小型船舶推进模拟、低转速空气循环装置里都能见到同结构部件的应用，核心作用是通过旋转带动流体介质定向流动，完成空气输送、热量置换或者低载荷流体推进的功能。从结构细节来看，四片叶片采用等距周向排布的布局，相邻叶片夹角保持90度，这种排布方式能在低转速工况下有效降低旋转过程中的动不平衡量，减少运行时的径向跳动，相比三叶结构，同转速下能输出更均匀的流体推力，气流脉动幅度更小，运行噪音的低频段峰值能得到有效抑制。叶片的翼型截面采用了从根部到叶尖逐渐减薄的变厚度设计，根部与轮毂衔接位置做了大圆角过渡，避免应力集中，

　　因为风叶旋转时叶片根部承受的离心力最大，圆角过渡能分散应力传递路径，提升长期运行的结构强度，防止叶片根部出现疲劳断裂。叶尖位置做了小角度的后掠处理，能减少叶尖涡流的产生，降低涡流带来的能量损耗，提升气动效率。轮毂部分采用圆柱筒式结构，中心预留了标准的轴孔安装位，孔壁可根据配套驱动轴的形式加工键槽或者顶丝孔，满足不同安装方式的需求，轮毂前端的锥形导流头是容易被忽略的细节，这个锥面能在风叶旋转时破开前方的静止流体，减少流体正面冲击轮毂端面形成的紊流，让气流更顺畅地进入叶片做功区域，降低入口处的流动阻力。从安装边界来看，这款风叶的径向尺寸控制在适配小型驱动电机的范围内，轴向安装长度较短，不需要预留太大的装配空间，

　　安装时只需要保证风叶旋转平面与驱动轴轴线垂直，就能避免运行时出现偏摆，配套的驱动轴输出扭矩不需要太大，因为四叶结构在低转速下就能获得足够的风量输出，对驱动端的载荷要求更低。设计过程中首先确定的是叶片的安装角，根部安装角大于叶尖安装角，这种变安装角设计是因为叶片不同半径位置的线速度不同，根部线速度低，需要更大的攻角才能获得足够的流体做功能力，叶尖线速度高，减小攻角能避免出现气流分离，防止失速现象发生。叶片的曲面造型是通过多截面曲面拟合完成的，每个截面的翼型都根据所在半径的线速度做了攻角匹配，保证整个叶片展向上的气流都能平滑附着在叶片表面，减少流动分离带来的效率损失。另外叶片表面做了光滑过渡处理，没有明显的棱角或者凸起，

　　能降低流体与叶片表面的摩擦阻力，同时也能减少积灰对叶片动平衡的影响，长期运行时不需要频繁做动平衡校正。在实际应用场景中，这类风叶如果用于通风散热，通常会配套圆形风筒使用，风筒内壁与叶尖的间隙控制在叶径的千分之五到千分之十之间，间隙过大会导致叶尖回流增加，降低送风效率，间隙过小则容易因为安装误差或者运行振动出现叶尖刮蹭风筒的问题。如果用于小型流体推进场景，轮毂后端可以加装整流罩，减少轮毂后方的尾流涡流，提升推进效率。从结构强度校核的角度，叶片的厚度选择兼顾了刚性和重量，采用轻质工程塑料或者铝合金材质时，额定转速下的叶片变形量能控制在安全范围内，不会因为离心力导致叶片变形过大，改变原有翼型的气动参数。同时四片叶片的重量差控制在极小范围内，装配前做静平衡校正，能保证运行时的振动值控制在标准允许范围内，延长配套驱动轴承的使用寿命。
