多规格离心式泵风机叶轮结构设计

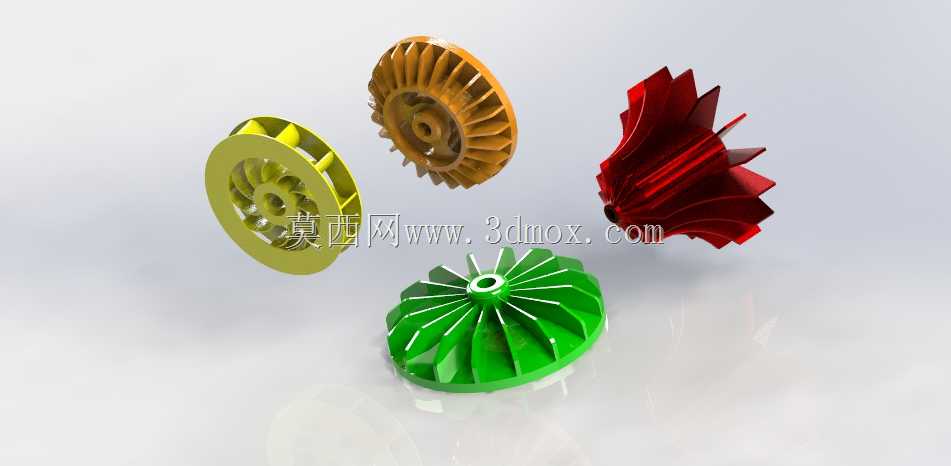

　　本次呈现的四款不同构型的离心式叶轮，是泵与风机类流体输送设备的核心做功部件，在各类工业流体输送、通风换气、压力供给场景中承担着能量转换的核心作用。从实际工程应用来看，这类叶轮广泛适配于车间通风换气系统、工业除尘管路的动力端、小型给排水增压泵、暖通空调循环风机、设备散热风道等场景，不同的叶片构型、轮盘尺寸对应不同的流量-压头特性曲线，选型阶段需要匹配管路阻力特性、输送介质属性来确定具体参数。

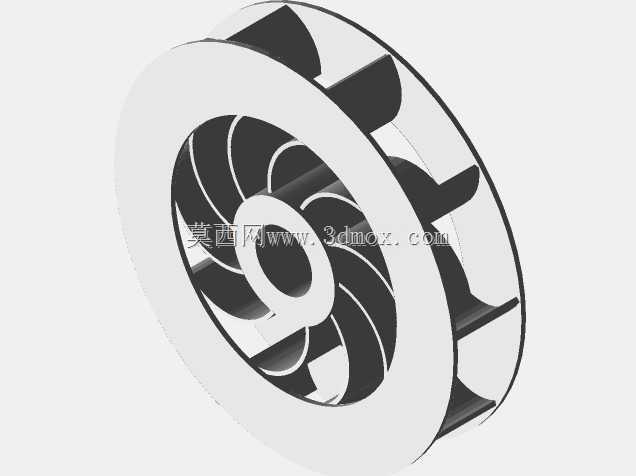

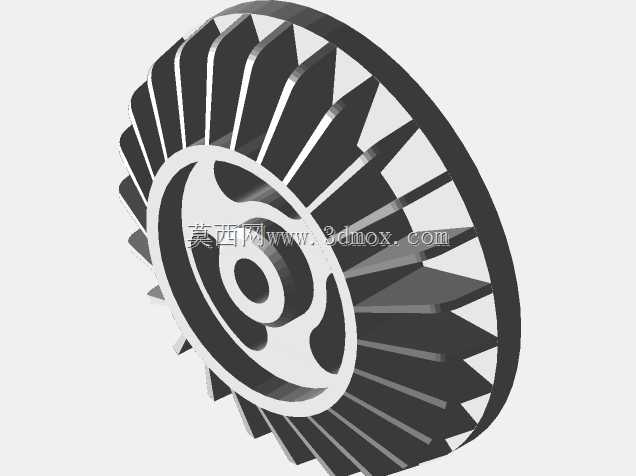

　　从设计思路层面拆解，四款叶轮分别对应不同的工况需求：黄色半开式叶轮的叶片采用后向直板构型，轮盘与叶片一体化成型，这类结构流道宽敞，不易被介质中的杂质堵塞，适合输送含少量粉尘的气体或者轻度含杂的水体，安装时需要注意和蜗壳的轴向间隙控制在0.5-1.2mm区间，间隙过大会导致回流损失激增，整机效率下降超过15%，间隙过小则容易在运行振动时出现叶片擦碰蜗壳的故障。古铜色的窄轮盘闭式叶轮，叶片采用圆弧后弯构型，轮盖与轮盘将叶片完全包裹，流道封闭性好，能量转换效率更高，适合输送洁净的空气或者清水介质，这类叶轮的动平衡精度要求达到G6.3级以上，安装时轴孔与电机轴的配合公差选H7/k6，靠端面键传递扭矩，运行转速适配1450r/min到2900r/min的常规异步电机输出转速。

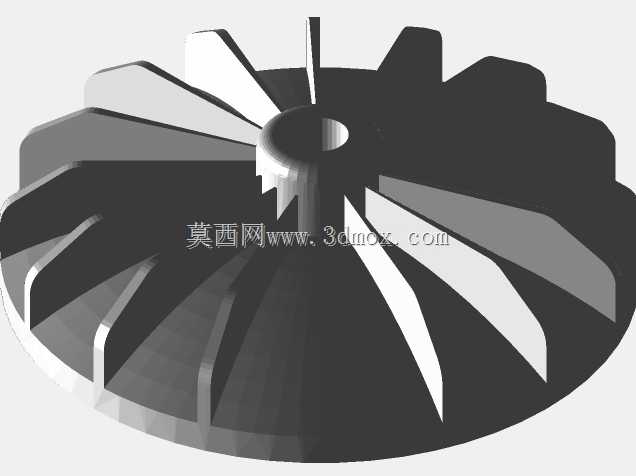

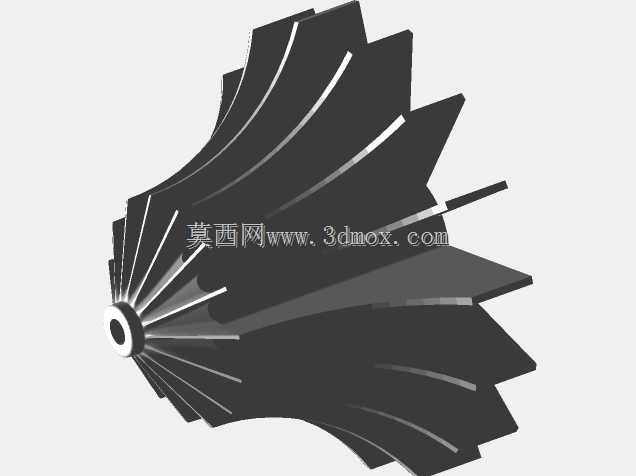

　　红色的前向多翼式叶轮，叶片数量多、叶片出口安装角大于90度，这类叶轮的特点是相同转速下能提供更高的风压，但是效率相对偏低，适合用在风阻较大的短管路送风场景，比如设备内置散热风机、新风系统的室内送风端，这类叶轮的轴向尺寸更薄，安装时占用的轴向空间更小，轮盘中心的轴孔设计有定位台阶，装配时台阶端面和电机端盖的贴合面平面度要求不低于0.02mm，避免运行时出现端面跳动带来的异常振动。绿色的大直径强后弯叶轮，叶片采用空间扭曲构型，流道按照等减速流动原则设计，介质在流道内的流动分离损失小，运行效率区间宽，适合长期连续运行的通风、供水场景，这类叶轮的轮盘厚度根据直径不同从3mm到6mm不等，边缘做了倒角处理，减少轮盘旋转时的圆盘摩擦损失。

　　从安装边界来看，四款叶轮的轴孔直径覆盖了8mm到20mm的常规电机轴径范围，安装时需要根据叶轮的旋转方向确认叶片的朝向，反向安装会导致设备无法正常输出压力，甚至出现电机过载烧毁的问题。做三维建模时，需要重点关注叶片的型线顺滑度，叶片表面的凹凸折角会导致局部流道涡流，不仅会降低运行效率，还会带来异常的气动噪声，建模完成后需要对单流道做流体仿真验证，确认不同流量工况下的流场分布，避免出现局部低压区导致的汽蚀或者喘振问题。另外，叶轮的整体重量分布需要对称，建模完成后要做质量属性检查，将质心偏差控制在轴孔中心0.1mm以内，减少后续动平衡校正的工作量。在实际装配场景中，这类叶轮通常靠轴端的锁紧螺母固定，锁紧扭矩根据轴径大小控制在5N·m到18N·m之间，扭矩过大会导致轮盘中心开裂，扭矩过小则运行时容易出现叶轮松脱的安全隐患。不同材质的叶轮适配不同的介质温度，工程塑料材质的叶轮长期运行温度不超过60摄氏度，金属材质的叶轮可以适配最高180摄氏度的介质输送场景，选型时需要提前确认工况温度范围，避免材质老化变形导致设备故障。
