直径80毫米机器人行走轮结构设计

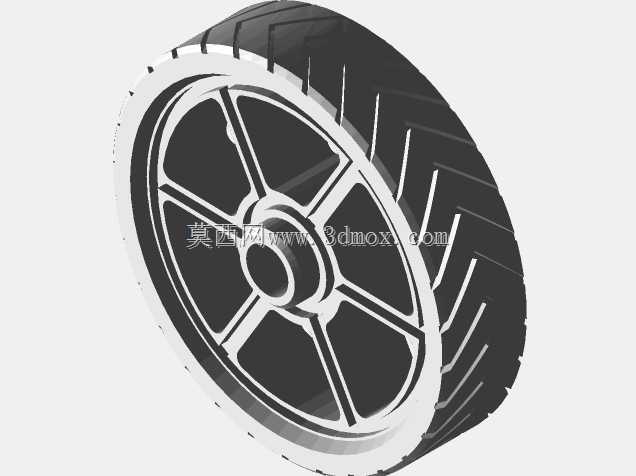

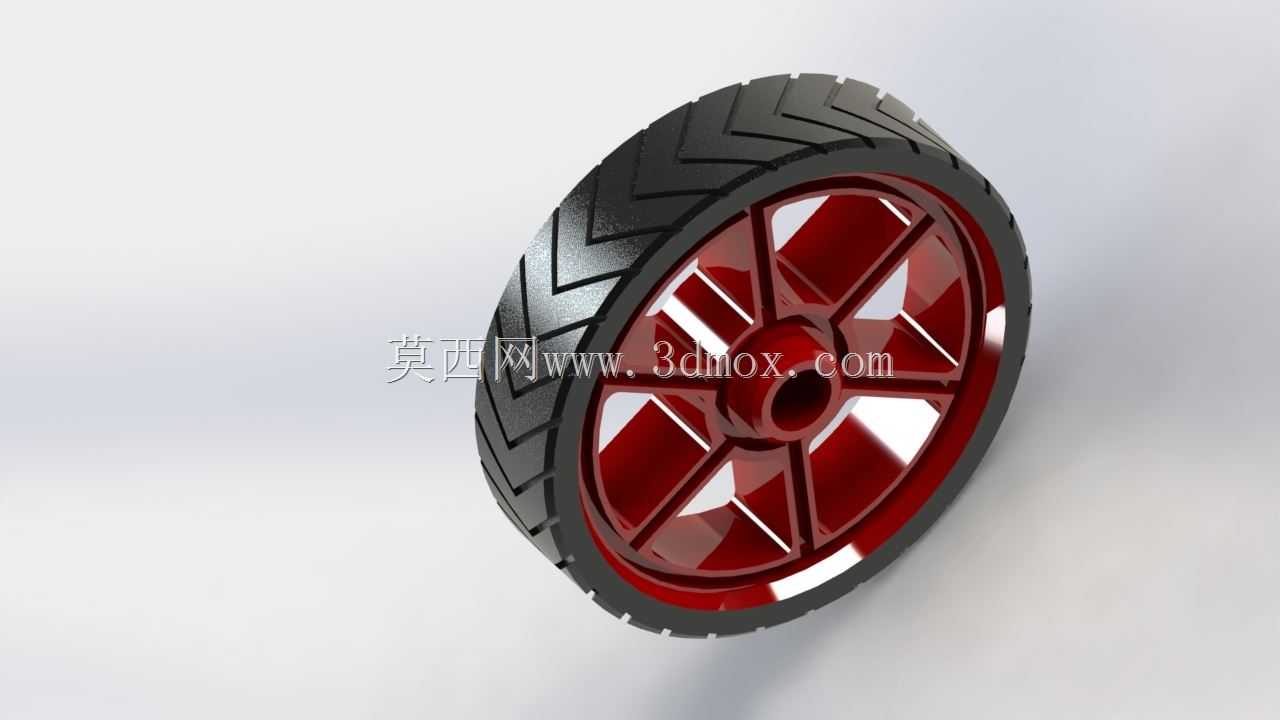

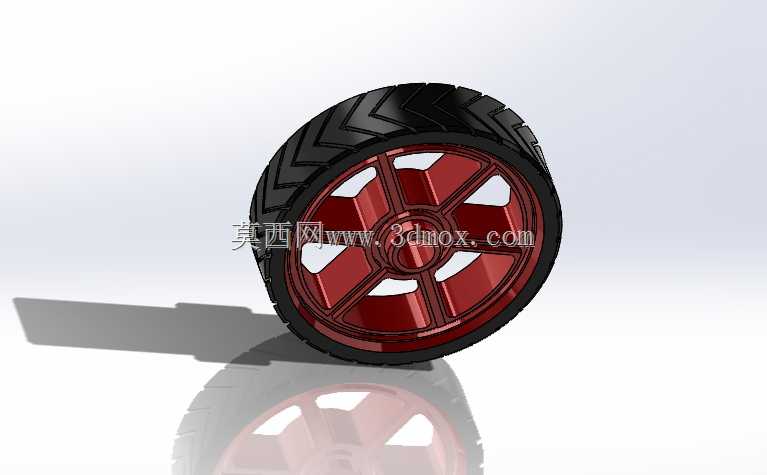

　　这款直径80毫米的行走轮，主要面向小型移动机器人、桌面级智能巡检设备、教育类竞赛机器人的行走机构配套场景，在小型AGV、创客DIY移动底盘、教学演示机器人平台中都能适配使用。从结构设计来看，轮体采用轮毂与轮胎分体式设计思路，红色轮毂部分做了辐条式镂空结构，并非单纯为了外观造型，而是在保证轮体径向承载强度的前提下，尽可能降低轮体自身转动惯量，减少驱动电机的启动负载，对于小功率直流驱动电机的适配性更好，避免小扭矩电机启动时出现堵转、起步迟滞的问题。轮毂中心预留的安装孔位，匹配常规小型直流减速电机的输出轴径，安装端面做了定位止口设计，装配时可以直接与电机输出端的定位台贴合，不需要额外做同轴度校准，能有效降低装配后的轮体跳动量，

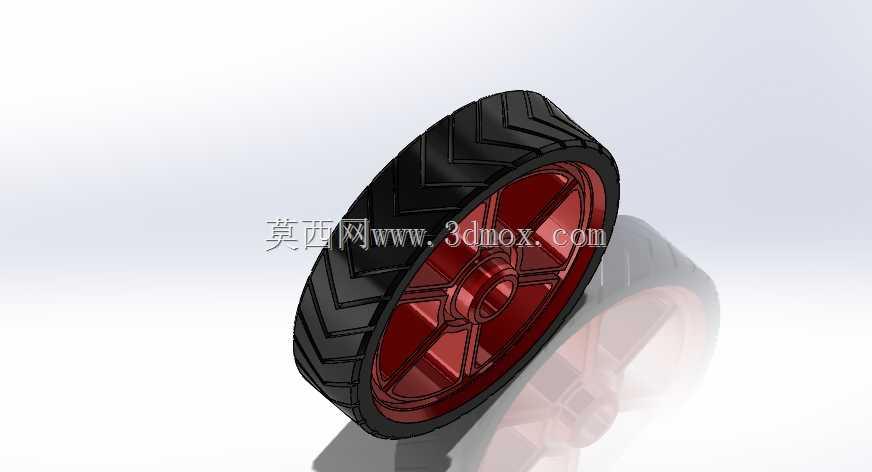

　　保证行走过程的平稳性。轮胎部分采用人字形防滑胎纹设计，胎面的纹路深度和走向经过适配，在平整的室内地坪、PVC桌面、轻度粗糙的水泥地面都能提供足够的抓地力，避免小型机器人行走时出现打滑、走偏的问题，胎体材质选用具备一定弹性的耐磨材质，能过滤行走过程中微小地面凸起带来的振动，降低机身搭载的传感器、控制板受到的振动冲击。从安装边界来看，轮体总宽度控制在适配小型底盘的尺寸范围内，安装时轮毂内侧与电机安装座之间预留了足够的间隙，不会出现轮体转动时摩擦底盘支架的问题，轮缘的圆角处理也避免了行走过程中剐蹭地面线缆、细小杂物时出现卡滞。设计过程中优先考虑了小型移动设备的载荷特点，单轮额定承载匹配1-3kg的机身总重量，完全覆盖教育机器人、

　　小型巡检探头移动平台、桌面级搬运小车的载荷需求，辐条的分布角度经过受力校核，在承受侧向冲击力时不会出现辐条断裂、轮毂变形的问题，比如机器人行走过程中碰到桌腿、墙面等障碍物时，轮体可以承受一定的侧向撞击，不会轻易损坏。轮体的转动同心度控制在较高精度范围内，高速转动时不会出现明显的偏心晃动，对于需要做里程计数、行走定位的机器人平台来说，能有效降低轮体晃动带来的编码器计数误差，提升行走定位的准确性。胎纹的排布采用对称式设计，不管是正转还是反转行走，抓地性能保持一致，不会出现单向行走防滑性能好、反向行走容易打滑的问题，适配机器人前进、后退、转向的全向行走需求。轮毂的安装孔做了D型切面设计，与常规直流减速电机的D型输出轴完全匹配，装配时不需要额外打胶或者加顶丝就能传递足够的扭矩，避免轮体与电机轴之间出现相对转动导致的行走丢步问题，拆装维护也十分方便，不需要专用工具就能完成轮体的更换。
