铰接式吊耳连接组件装配结构设计

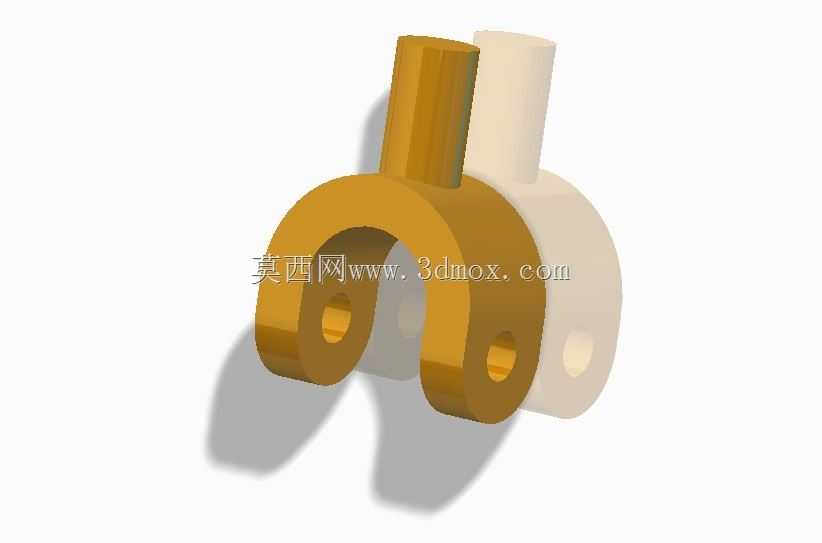

　　在起重吊装、设备挂载、工程机械铰接点位的实际工程场景中，这类双叉耳式铰接吊耳组件是传递拉压载荷、实现构件间相对转动的核心受力部件，常见于工程车辆悬架挂载、重型设备吊装点位、工装夹具的活动连接端，区别于固定式吊环，这类铰接结构能抵消安装面的角度偏差，避免构件承受额外的附加弯矩，在动态载荷工况下能大幅降低连接部位的应力集中风险。从结构功能上看，该组件通过双叉耳的对称布局包裹单耳片，配合贯穿的销轴实现铰接转动，耳板上的同轴销孔是核心配合面，设计时需要严格控制两侧耳板销孔的同轴度公差，避免销轴安装后出现卡滞、单侧受力的问题；耳板与根部的圆柱安装段采用圆弧过渡，能有效分散载荷传递路径上的应力，避免直角连接处出现疲劳断裂的隐患，

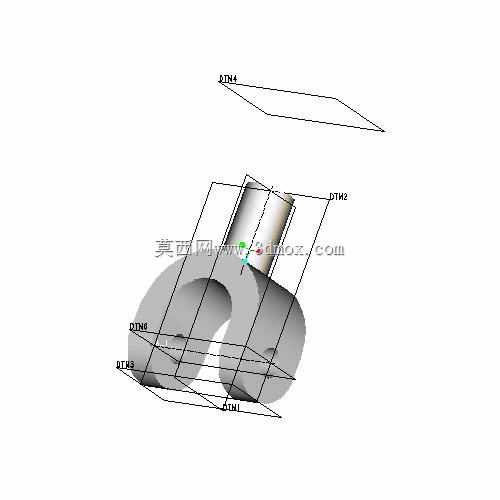

　　上方的薄型垫片结构是装配时的轴向限位部件，用于调整耳片间的轴向间隙，补偿零件加工带来的尺寸累积误差，防止铰接转动时出现轴向窜动。设计这类构件时，首先要根据额定承载载荷计算耳板的拉伸强度、销孔的挤压强度以及销轴的剪切强度，双叉耳的单片耳板厚度通常取单耳片厚度的1/2左右，保证两侧受力均衡；建模过程中需要先确定铰接中心的安装基准，也就是图中标注的DTM2基准平面，以此为中心对称布局两侧耳板，根部的圆柱安装段轴线需要与铰接中心保持垂直，且两者的位置尺寸要匹配安装界面的边界要求，避免装配时与周边构件出现运动干涉。从安装边界来看，根部圆柱段是与基体构件连接的定位面，设计时需要明确圆柱段的直径、插入深度以及配合公差，

　　通常采用过渡配合保证安装定位精度，同时预留防转结构的安装位置，避免吊耳在承受载荷时出现相对转动；两侧耳板的外侧间距、内侧开档尺寸需要匹配配对单耳片的厚度，预留0.2-0.5mm的装配间隙保证转动顺畅，销孔的直径公差需要根据销轴的配合等级选取，通常采用H7/h6的间隙配合满足拆装与转动需求。实际装配过程中，需要先清理各配合面的毛刺与加工残留，将根部圆柱段压入基体的安装孔内完成固定，再将配对单耳片插入双叉耳的开档位置，对齐三者的销孔后穿入销轴，最后在销轴端部安装轴向限位件，同时调整垫片的厚度保证耳片间的间隙均匀，转动铰接部位检查是否存在卡滞、异响的问题，确认转动灵活无卡滞后再完成最终的锁紧固定。

　　这类构件在实际使用中需要定期检查销孔的磨损情况、耳板过渡位置是否出现疲劳裂纹，尤其是在高频动态载荷的工况下，铰接部位的磨损会导致配合间隙增大，进而引发冲击载荷，需要根据磨损量及时更换销轴或衬套，保证连接结构的承载可靠性。建模时的基准设置需要贴合实际加工工艺，以铰接中心为核心基准搭建各特征的定位关系，避免特征间出现不必要的父子关系，方便后续根据承载需求调整耳板厚度、开档尺寸、圆柱段直径等参数，实现同系列不同载荷等级构件的快速变型设计；同时要注意各圆角过渡的尺寸设置，在不与周边构件干涉的前提下尽可能增大过渡圆角半径，降低应力集中系数，提升构件的疲劳寿命。
