翻盖式便携户外指南针三维设计作品

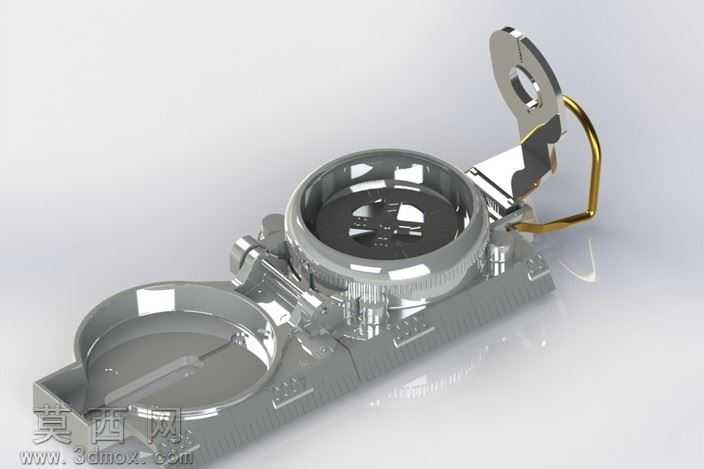

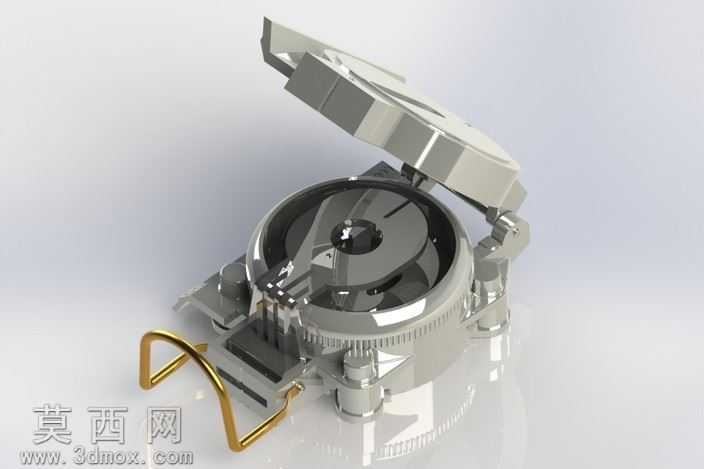

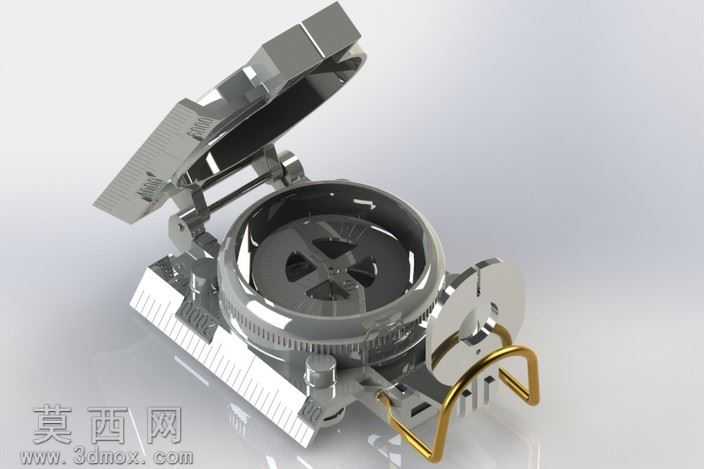

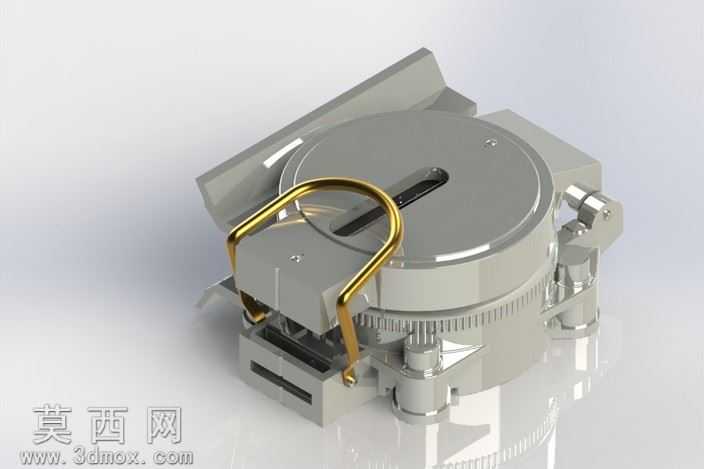

本作品为翻盖式便携户外指南针的三维建模设计成果，建模阶段依托三维参数化设计软件完成全结构的精准搭建，首先梳理产品的功能层级与装配逻辑，将整体拆分为上翻盖、铰接转轴、罗盘主体、刻度基座、侧方瞄准构件、挂扣结构六大核心模块，逐一完成单个零件的草图绘制与特征建模。针对上翻盖部分，通过拉伸、切除特征还原翻盖表面的防滑纹理与边缘倒角，利用同轴心配合完成铰接转轴与基座、翻盖的装配约束，保证翻盖开合角度的合理性与转动阻尼的结构预留。罗盘主体部分重点还原刻度盘的细密分度特征，通过圆周阵列命令完成360度方位刻度的均匀排布，对罗盘中心的定位轴、磁针限位结构做精细化建模，保证内部构件的装配间隙符合实际产品的公差要求。基座部分整合了侧边长度刻度、坡度测量标尺的功能结构，通过表面蚀刻纹理的贴图映射配合凹凸材质通道，还原金属基座表面的刻度标识质感。材质与渲染阶段，针对不同构件匹配对应的物理材质：主体金属结构采用高反光镀铬不锈钢材质，调整金属度、粗糙度参数模拟冷冽的金属反光效果，对边角位置做轻微的磨损做旧处理提升真实感；挂扣部分采用黄铜材质，调整漫反射颜色与金属粗糙度，呈现暖调金属的哑光质感；翻盖内侧的阻尼垫采用哑光橡胶材质，降低反光度提升材质区分度。场景布光采用三点布光方案，主光源提供柔和的方向性照明突出金属轮廓，辅光源补光消除暗部死黑，环境光采用HDRI环境贴图提供真实的环境反射，最终渲染图清晰呈现产品的翻盖开合状态、各部分结构细节与材质质感，完整还原了这款便携指南针兼顾户外定向、坡度测量、长度丈量的多功能结构设计，整体建模精度满足产品外观验证、结构装配校验的使用需求。
