手持式表盘测厚仪结构设计

　　这款手持表盘式测厚仪的结构设计，完全围绕现场快速厚度检测的实际工况展开，没有多余的装饰性结构，每一处造型都服务于操作便利性与测量稳定性。从应用场景来看，这类测厚仪覆盖的作业场景非常广，五金加工车间里的钣金件来料抽检、塑胶厂的薄膜与片材厚度快速核验、建材行业的瓦楞板材与装饰贴面厚度检测、甚至纺织行业的面料叠层厚度测量，都能看到这类结构的测厚仪身影，不需要外接电源，拿起来就能用，对作业现场没有配套条件要求，非常适合巡检、抽检这类移动检测场景。

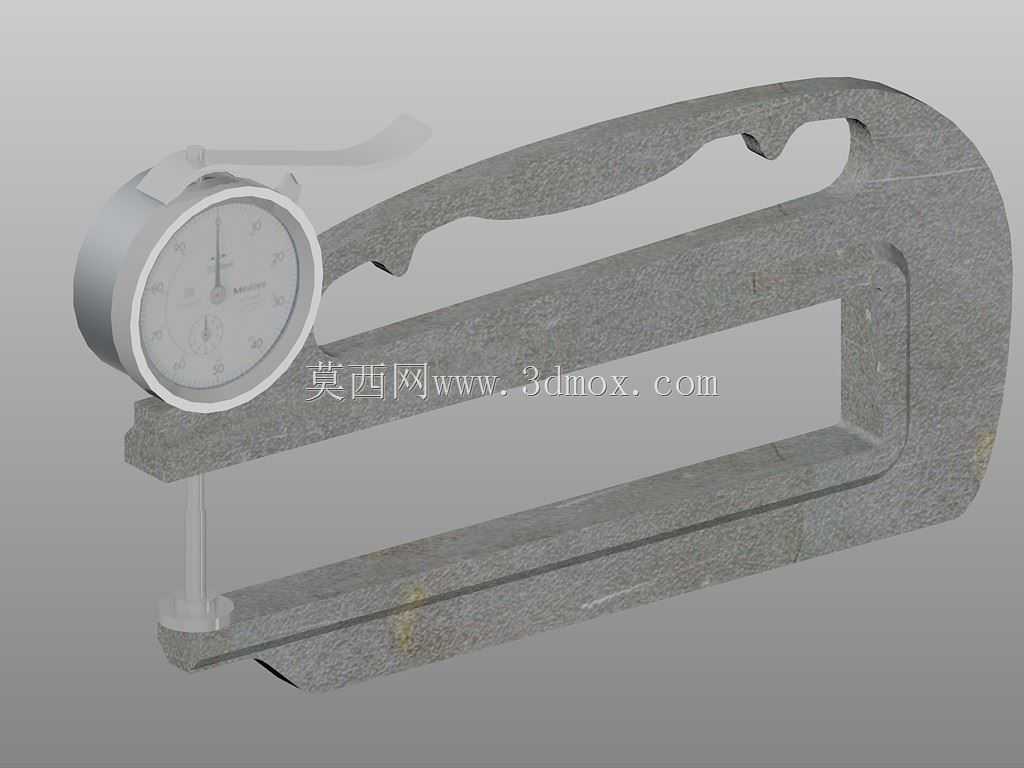

　　从功能特性来看，这款测厚仪采用百分表式的表盘读数结构，测量时测头的线性位移通过表内的齿轮齿条机构转化为指针的回转运动，读数直观，不需要换算，操作人员经过简单培训就能快速读取数值，避免了数显设备在低温、强电磁干扰环境下容易跳数、失灵的问题。C型的深喉架结构是这类测厚仪的核心设计，足够的喉深可以让测量头深入到板材的内部区域，而不仅仅是测量工件边缘的厚度，比如测量大面积瓦楞板、整张塑胶片的时候，不需要裁切工件就能完成中间区域的厚度检测，这也是很多浅喉测厚工具无法实现的功能。

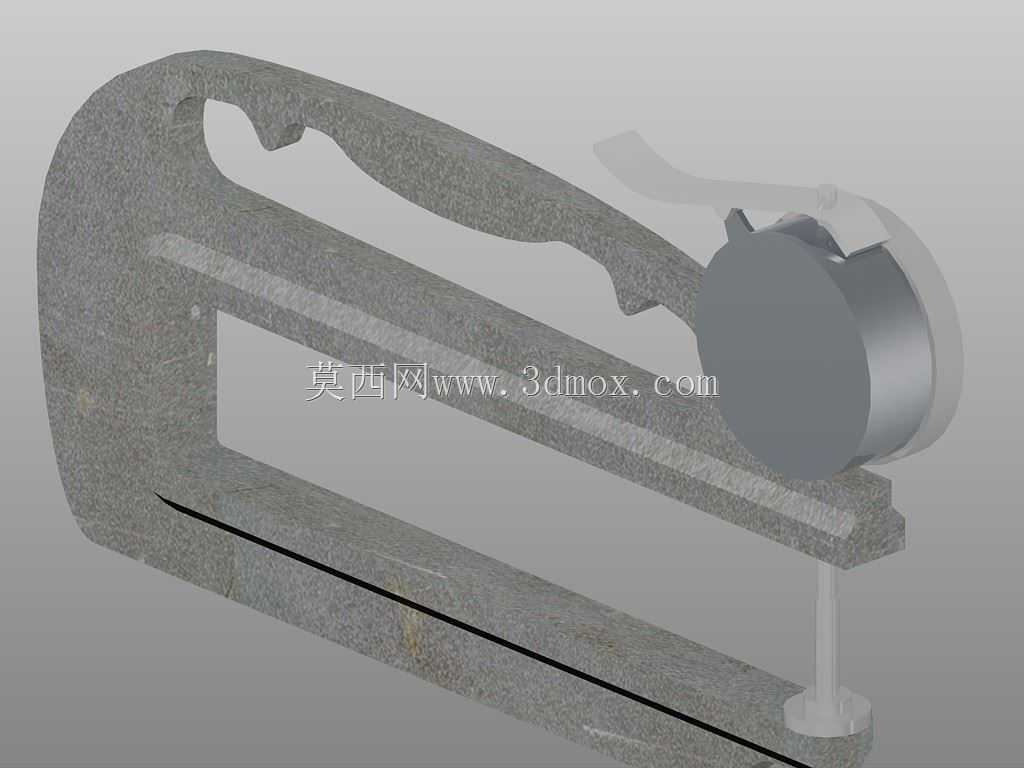

　　设计思路上，这款测厚仪的握持手柄做了贴合人手握持弧度的内凹造型，手柄上的两个弧形缺口刚好对应人手握持时食指与中指的贴合位置，长时间握持检测也不会出现硌手的问题，操作时单手握持手柄，拇指可以自然搭在顶部的拨杆上，按压拨杆就能抬起活动测头，将工件放入测头之间后松开拨杆，测头在内部弹簧的作用下平稳压合在工件表面，不会因为冲击力过大压伤软质工件表面，也不会因为压力不足导致测量值偏大。固定测头与活动测头的端面都做了小平面的硬化处理，测量软质材料时不会因为压强过大压入材料表面造成测量误差，测量硬质金属材料时也不容易因为长期摩擦出现测头磨损，保证长期使用的测量精度。

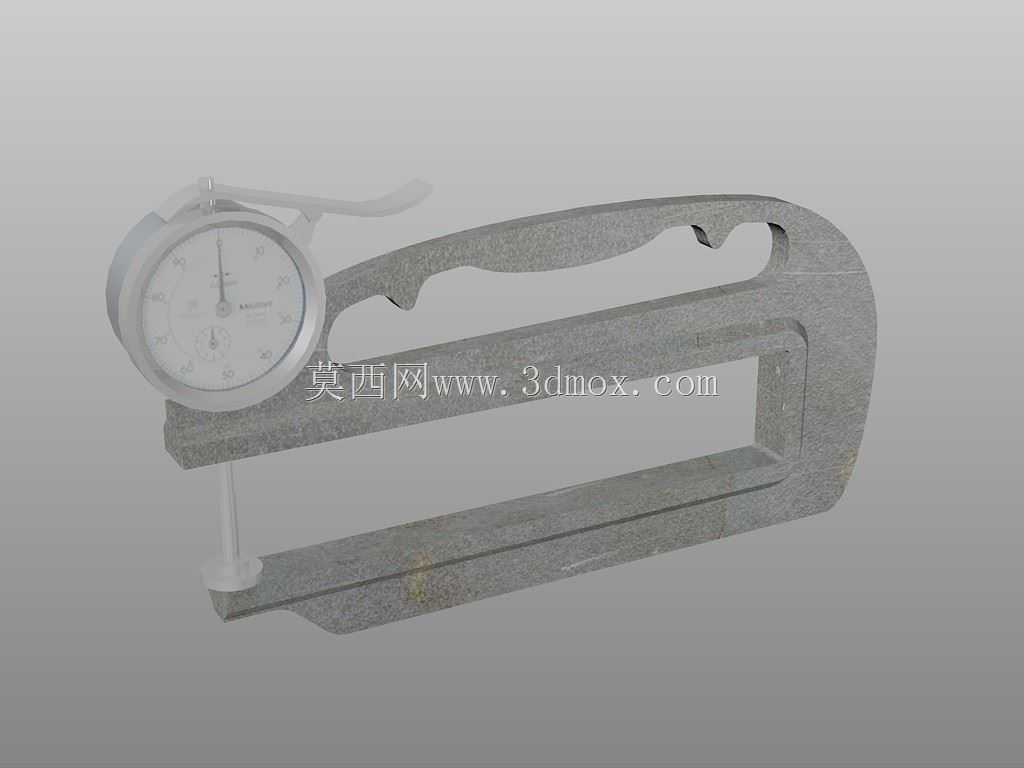

　　从外形尺寸与安装边界来看，这款测厚仪整体为一体化的C型框架结构，没有额外的外接部件，整体重量控制在单手握持舒适的区间，长时间举持检测也不会出现手臂酸胀的问题。喉深尺寸经过多场景适配，既保证了足够的测量深入距离，也不会因为喉深过大导致框架刚性不足，测量时出现框架形变影响精度；测头的开合行程覆盖了常规检测的厚度范围，不需要频繁调整量程就能应对绝大多数常见工件的厚度检测需求。表盘的安装角度做了微微向上倾斜的设计，操作人员握持测厚仪将测头压在工件上时，视线刚好可以垂直对准表盘刻度，不需要刻意歪头或者调整手腕角度就能清晰读数，减少了读数视角带来的视差误差。框架部分采用整体式的刚性结构，没有多余的拼接缝隙，长期使用不会出现连接部位松动的问题，测头的导向结构做了加长设计，活动测头上下移动时不会出现偏摆，保证两个测头的测量面始终保持平行，避免因为测头歪斜导致测量值偏小。顶部的拨杆长度经过优化，按压时的力臂长度合适，只需要很小的按压力就能抬起测头，操作力度适配绝大多数操作人员的手指力量，不会出现按压费力的问题。
