小型C型螺旋压紧夹持工具结构设计

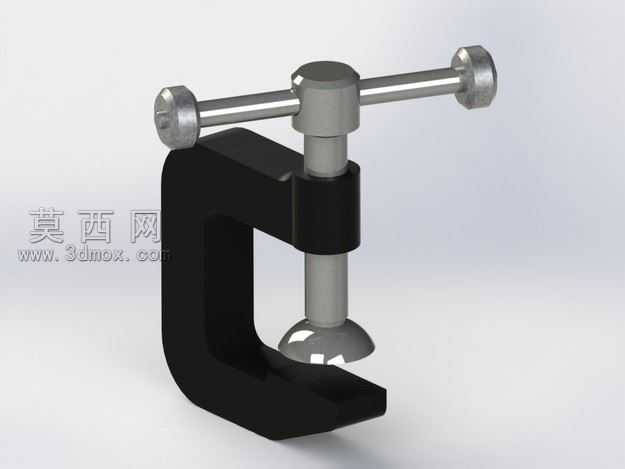

本作品为小型C型螺旋压紧夹持工具的三维建模设计，整体采用经典G型夹的结构布局，建模过程中先通过草图绘制C型架的截面轮廓，利用拉伸特征生成主体基座，再对基座的边角做圆角过渡处理，避免应力集中的同时提升外观质感。螺旋传动部分先绘制丝杆的圆柱基体，在丝杆顶端通过拉伸切除生成T型转动手柄的安装位，手柄两端做配重圆头设计，转动时受力更均匀，丝杆底端的压盘采用半球形过渡结构，增大与被夹持工件的接触面积，同时避免压伤工件表面。材质渲染阶段，C型架主体采用哑光黑色喷塑金属材质，表面添加细微的磨砂颗粒质感，还原工业级夹具的耐磨表层特性；丝杆与转动手柄采用抛光不锈钢材质，添加轻微的金属反光与环境反射效果，区分不同部件的材质属性；压盘底部添加软质橡胶垫的材质效果，模拟实际使用时的防滑缓冲结构。结构设计上重点优化了丝杆与C型架的螺纹配合间隙，建模时预留了合理的传动公差，保证丝杆转动顺滑无卡滞，C型架的开口深度与喉深比例经过反复调整，兼顾小型工件的夹持范围与整体结构强度，手柄的力臂长度经过力矩测算，保证使用者无需过大握力即可输出足够的夹紧力。整体建模严格遵循机械设计的公差规范，所有配合面的尺寸精度控制在合理范围内，既可以作为工装夹具的设计参考，也可用于机械基础教学的结构演示模型，完整还原了手动螺旋夹持工具的工作原理与结构细节，各部件可单独拆分用于装配动画制作与工程图导出。
