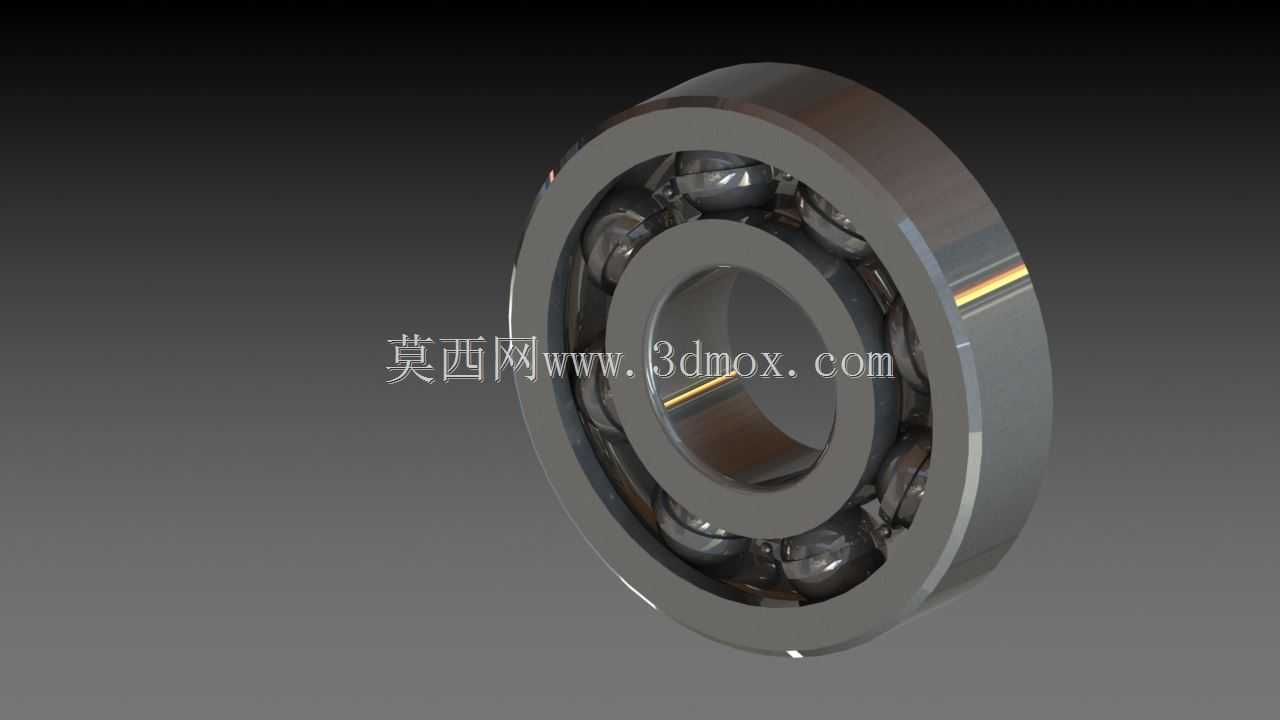

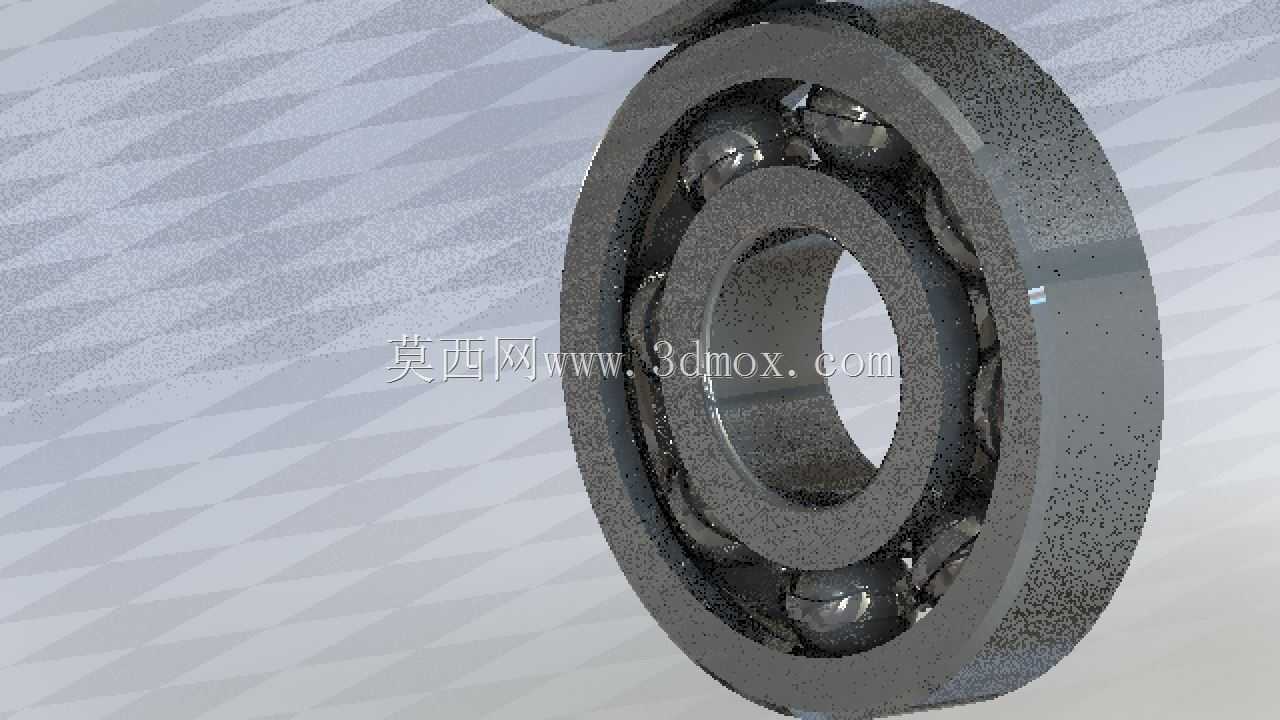

深沟球滚动轴承三维结构设计模型

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，这套滚珠轴承的三维结构完全按照通用深沟球轴承的实际装配逻辑搭建，可直接用于各类设备的轴系配套选型参考、装配干涉校验以及运动仿真分析。从实际应用场景来看，这类滚珠轴承覆盖了从普通民用家电的电机转轴、中小型机床的主轴支撑，到输送线辊筒、减速机输入输出轴、农业机械传动部位等绝大多数需要旋转支撑的工况，是机械传动系统中应用范围最广的基础零部件之一。

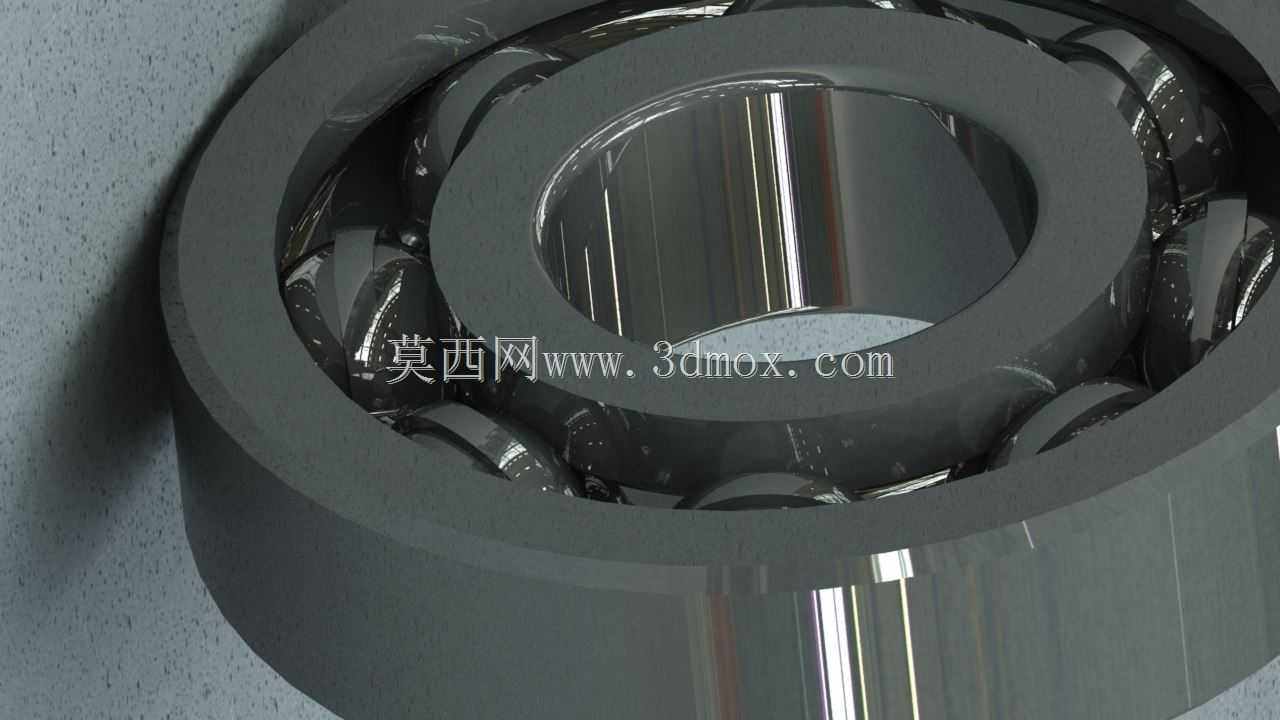

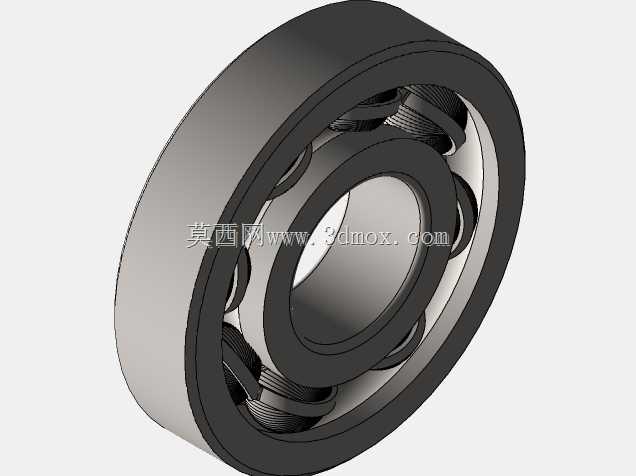

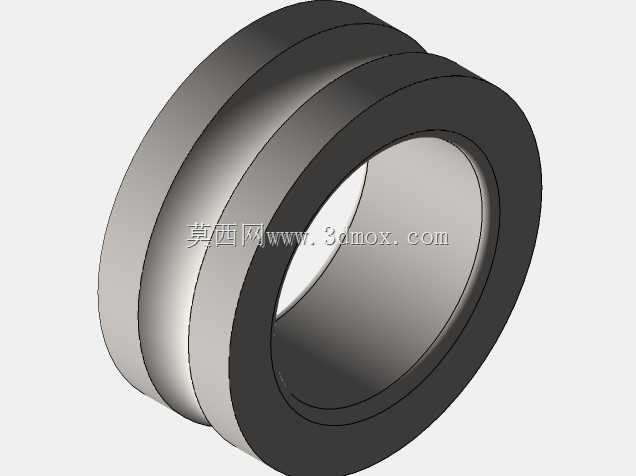

　　从结构功能特性来看，模型完整还原了轴承的四个核心组成部分：内圈、外圈、滚动钢球以及保持架。内圈与旋转轴过盈配合随轴同步转动，内圈外侧的滚道经过精密的曲面成型设计，曲率与钢球半径匹配，保证钢球在滚道内滚动时的接触应力均匀分布，避免局部应力集中导致的早期点蚀失效；外圈通常与设备的轴承座孔过渡或者过盈配合，起到固定支撑的作用，部分需要轴向游动的工况下外圈与座孔采用间隙配合，可补偿轴系受热伸长带来的轴向位移。滚动体作为承载的核心元件，均匀分布在内外圈滚道之间，将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗与部件磨损，钢球的数量、直径直接决定了轴承的额定动载荷与静载荷能力，模型中钢球的排布间距完全符合行业通用设计规范，保持架的兜孔结构完整包裹每一颗钢球，将相邻钢球均匀分隔开，避免钢球在运转过程中相互碰撞摩擦，同时引导钢球在滚道内正确运动，在轴承无载区还能起到防止钢球脱落的作用。

　　从设计思路层面，这套模型在搭建时优先保证了各部件的装配约束关系符合实际生产装配逻辑：内圈与外圈保持同轴度公差要求，钢球与内外圈滚道的接触角符合深沟球轴承的设计标准，保持架的兜孔与钢球之间预留了合理的间隙，既保证钢球可以灵活滚动，又不会出现过大的窜动。模型的外形尺寸完全遵循通用深沟球轴承的尺寸系列规范，内孔直径、外圈外径、轴承宽度三个核心安装尺寸符合行业通用的互换性要求，设计人员在进行设备结构设计时，可以直接调用该模型匹配对应轴径的安装位，不需要额外调整安装边界尺寸：内圈的内孔尺寸与配合轴的轴颈尺寸公差带匹配，外圈的外径尺寸与轴承座的安装孔公差带对应，轴承的宽度尺寸决定了轴承座的轴向安装空间，同时模型也还原了轴承的倒角细节，内外圈两端的安装倒角符合装配导向要求，可避免压装过程中出现卡滞、刮伤配合面的问题。

　　在实际工程应用中，这类滚珠轴承的选型需要结合轴系的载荷大小、转速高低、安装空间限制来匹配对应的尺寸型号，这套三维模型可以帮助设计人员在方案阶段快速完成轴系的布局设计，校验轴承与周边密封件、端盖、轴肩等部件的干涉情况，同时也可以用于装配教学、运动仿真演示，直观展示轴承运转时各部件的相对运动关系：内圈随轴转动时带动钢球在滚道内滚动，保持架随钢球的公转同步运转，外圈保持固定，整个运转过程的摩擦阻力远低于滑动轴承，维护保养也更为简便。需要注意的是，在实际安装使用时，这类轴承需要配合对应的润滑脂或者润滑油使用，模型虽然没有还原润滑结构，但在配套的设备设计中需要预留注油或者密封储脂的结构，避免钢球与滚道在干摩擦状态下快速磨损，同时要根据工况的载荷特性选择合适的密封结构，防止外界粉尘、水汽进入轴承内部影响使用寿命。
