教学演示用曲柄滑块传动机构结构

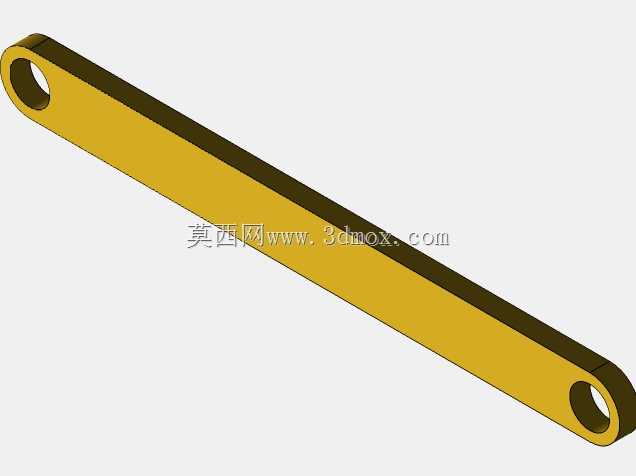

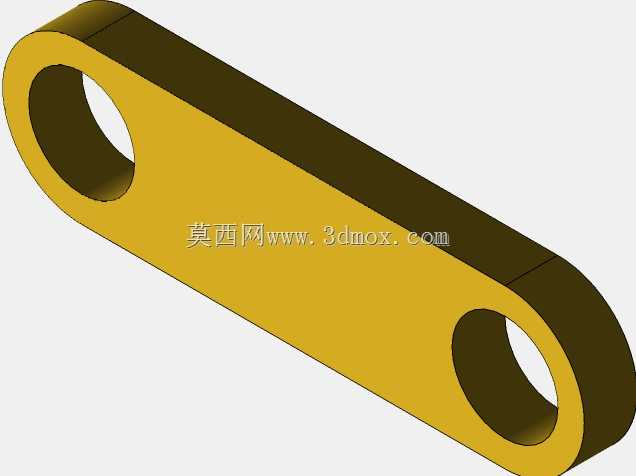

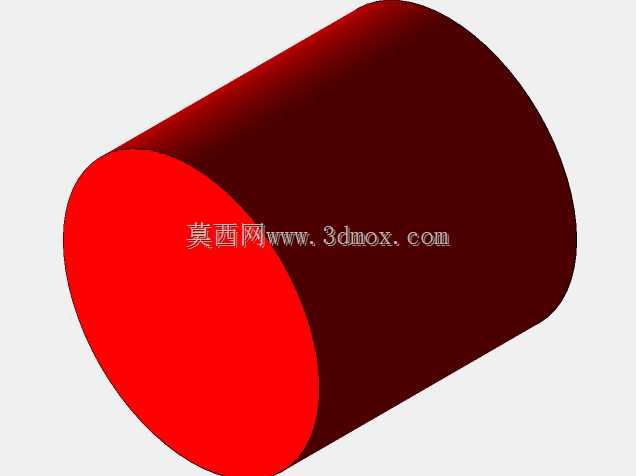

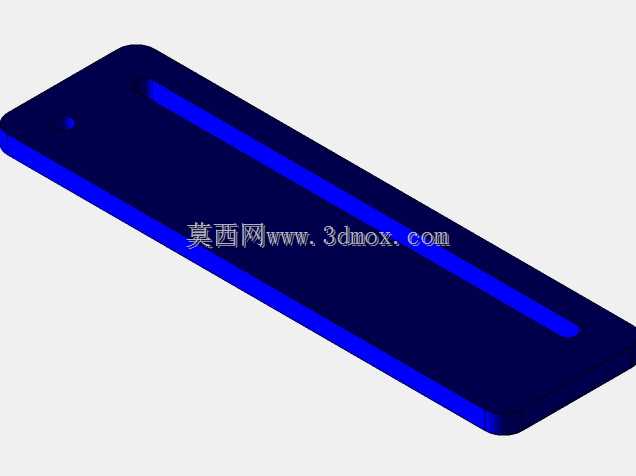

　　这套曲柄滑块结构是机械传动领域最经典的运动转换单元之一，日常在冲压设备、往复式输送机构、小型内燃机的动力端都能看到它的衍生结构，很多入门级机械原理教学场景也会用这类结构做运动演示，帮学习者快速理解回转运动与直线往复运动的转换逻辑。从结构组成来看，整套机构包含带导向槽的蓝色基座、偏心曲柄段、传动连杆、带铰接端的滑块，以及各铰接位置的紧固销钉，所有运动副的配合间隙都做了合理预留，既不会因为间隙过大出现运动窜动，也不会因为过盈配合导致卡滞。设计这套结构的时候，首先要确定的是曲柄的回转半径，这个参数直接决定了滑块的最大行程，实际选型设计时需要匹配执行端的动作行程要求，比如用在小型冲压工位上，就要结合冲头的下压行程反推曲柄偏心量，

　　同时还要核算连杆的长度，连杆长度与曲柄半径的比值会直接影响滑块的运动速度特性，比值越小滑块的急回特性越明显，适合需要快速回程的作业场景，比值越大滑块运动越接近匀速直线运动，适合对运动平稳性要求高的送料类场景。基座上的导向槽是保证滑块直线运动精度的核心，槽宽的公差需要和滑块的导向段做匹配，一般小载荷教学演示场景下采用间隙配合即可，如果是用在有冲击载荷的冲压设备上，导向槽内壁还需要增加耐磨衬套，降低长期往复运动带来的磨损，延长结构使用寿命。各铰接位置的销钉采用过盈配合压入对应安装孔，销钉端部做了限位处理，避免高速运转时销钉脱出引发机构故障，铰接处的转动副预留了润滑脂填充空间，长期运行时可以定期补充润滑，降低转动摩擦阻力。安装边界方面，

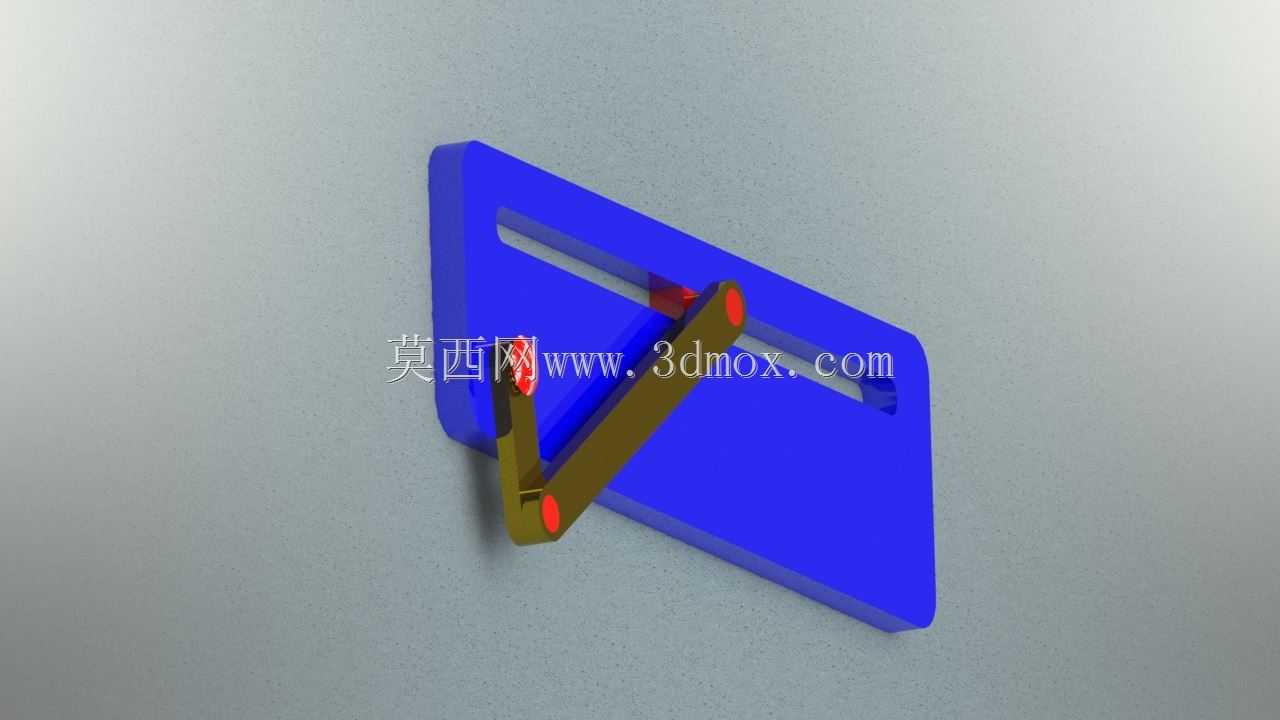

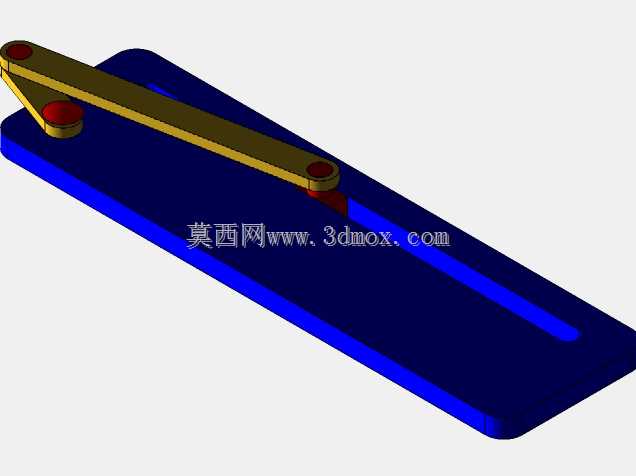

　　基座的四个角预留了安装固定孔，可以直接通过螺栓固定在设备安装平台或者教学实验台架上，固定孔的孔距做了标准化设计，适配多数常规实验台的安装孔位，不需要额外做转接板就能完成装配。实际应用中，这套结构的动力输入端可以连接伺服电机、手摇柄或者其他回转动力源，动力输入后曲柄做整周回转，通过连杆带动滑块沿着导向槽做往复直线运动，滑块的输出端可以根据不同场景加装冲头、推料块、夹紧元件等执行部件，完成对应的作业动作。设计建模过程中，需要重点校验运动过程中的干涉情况，尤其是曲柄转到与连杆共线的两个死点位置时，要确认各零部件之间不会发生碰撞，同时如果是需要连续运转的工况，还要考虑在结构上增加飞轮来跨过死点，避免机构在死点位置卡停。

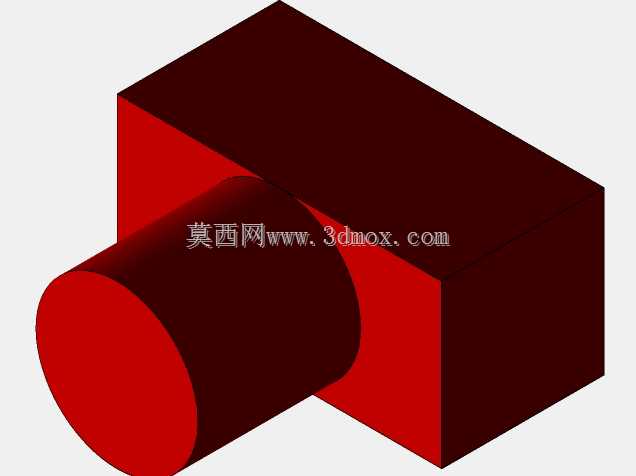

　　滑块的端面做了平整处理，方便外接执行元件的安装固定，连杆的两端铰接孔同轴度需要严格控制，否则会导致运动过程中出现附加侧向力，加快导向槽的磨损，甚至出现运动卡滞的问题。对于教学场景来说，这套结构可以直观展示曲柄滑块的运动规律，学习者可以通过调整曲柄半径、连杆长度来观察滑块行程、运动速度的变化，快速掌握平面连杆机构的设计要点；对于工业应用场景来说，这套基础结构可以根据实际载荷、行程、运行速度的要求做参数化调整，衍生出适合不同工况的专用传动结构，比如加长滑块导向段来承受更大的侧向载荷，增加曲柄的配重块来平衡高速运转时的离心力，优化铰接点的密封结构来适应多粉尘的工业作业环境。
