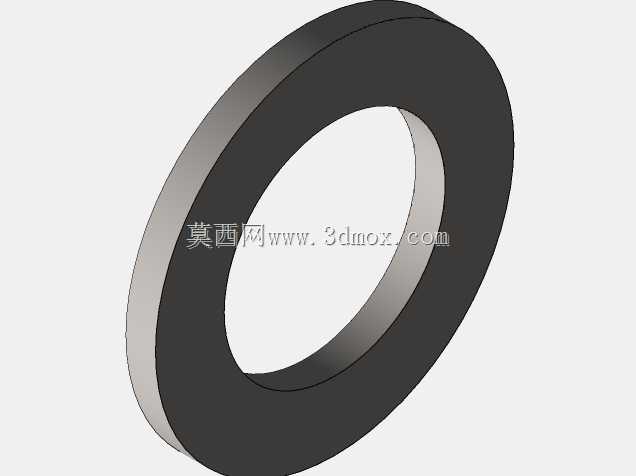

A级小型平垫圈紧固件三维结构

　　在各类机械装配场景中，平垫圈是看似不起眼却直接影响连接可靠性的基础零件，这款A级小型平垫圈主要适配小规格螺纹连接件，广泛用于电子设备装配、小型仪器仪表组装、轻工机械连接、低压电气柜内部接线端子固定等场景，在这些对连接精度、防松效果有一定要求的装配环节，平垫圈能够分散螺栓螺母压紧时对被连接件表面的压应力，避免软质基材比如铝合金壳体、工程塑料面板、薄钣金件在拧紧过程中出现压痕、凹陷甚至开裂的问题，同时还能填补被连接件表面的微小不平整，弥补加工时留下的平面度误差，让螺纹连接的预紧力分布更均匀，减少长期受振动后预紧力衰减导致的连接松动问题。从设计逻辑来看，这款A级平垫圈严格遵循ISO相关标准的尺寸公差要求，整体采用环形等厚结构，

　　内外圆均做了去毛刺处理，两个端面的平面度控制在较高精度范围内，避免安装后出现偏斜导致预紧力偏移。不同于大规格平垫圈用于重型设备的重载连接，小型A级平垫圈的厚度更薄，内外径的比例适配小直径螺栓，安装时不会因为垫圈外径过大挤占周边其他零件的安装空间，也不会因为内径余量过大导致安装时垫圈偏移，无法完全覆盖螺栓头的承压面。在实际选型使用时，需要注意这款垫圈的安装边界：其内孔直径略大于适配螺栓的公称直径，装配时可以轻松套入螺杆，不会出现卡滞，而外径尺寸刚好覆盖对应规格螺栓头或者六角螺母的承压面，不会超出被连接件的允许接触范围，比如在薄钣金上安装M3规格的接线端子时，搭配这款小型A级平垫圈，拧紧时的压力会均匀分散在钣金表面，

　　不会因为螺母直接压紧薄钣金导致钣金变形翘起，同时还能在一定程度上防止拧紧过程中螺母跟转，提升装配效率。很多新手结构设计人员在做小型设备的连接设计时，经常忽略平垫圈的选型，要么选用外径过大的垫圈导致和周边凸台、加强筋干涉，要么选用厚度过大的垫圈导致螺栓有效啮合长度不足，要么干脆省略垫圈导致被连接件表面压损，这款标准化的A级小型平垫圈在建模时就严格卡准了标准尺寸边界，两个端面的平行度、内外圆的同轴度都符合A级精度要求，适用于对连接可靠性要求较高的场合，比如小型伺服电机的端盖固定、传感器的安装支架连接、气动元件的汇流板装配等场景，在这些场景中，连接部位如果出现松动，很可能导致设备定位精度下降、气路密封失效、信号传输不稳定等问题，

　　而合适精度的平垫圈能够在不增加过多结构成本的前提下，大幅提升连接结构的稳定性。不同于弹簧垫圈依靠弹性变形提供防松力，平垫圈本身不提供额外的防松弹力，它的核心作用是优化承压面的应力分布，所以在有强振动的工况下，通常会将平垫圈和弹簧垫圈搭配使用，平垫圈贴紧被连接件表面，弹簧垫圈放在平垫圈和螺母之间，这样既可以避免弹簧垫圈的刃口划伤被连接件表面，也能让弹簧垫圈的弹力均匀作用在承压面上，达到更好的防松效果。这款平垫圈的三维结构完整还原了实际零件的所有细节，没有多余的工艺倒角或者结构简化，在做整机装配干涉检查时，可以直接调用该模型进行虚拟装配，验证垫圈和周边零件的间隙是否满足安装要求，确认螺栓拧紧时垫圈不会和周边的走线槽、密封槽、定位凸台等结构发生干涉，提前规避装配阶段才发现的尺寸匹配问题，减少实物试装时的零件返工率。在做小型设备的堆叠装配时，这款平垫圈还可以作为微小的间隙调整垫片使用，当两个零件之间的装配间隙差在垫圈厚度范围内时，可以通过增加不同数量的平垫圈来调整装配间隙，补偿零件加工时的累积公差，比如在小型齿轮传动结构中，当齿轮的轴向间隙过大时，可以在轴承端面加装对应厚度的平垫圈来调整轴向窜动量，不过这种使用场景需要注意垫圈的硬度要和相邻零件匹配，避免长期受压后垫圈出现塑性变形导致间隙再次变大。
