普通C级ISO标准平垫圈结构设计

　　在各类机械装配场景中，平垫圈是最容易被忽略却又不可或缺的基础连接件，这款普通C级ISO平垫圈的设计，完全贴合通用机械装配的常规使用需求，覆盖从普通机架拼装、低压管路连接到常规电气柜安装、小型设备组装等绝大多数非高精度、非高载荷的紧固场景。很多刚入行的结构设计人员容易在选型时忽略垫圈的等级匹配，C级垫圈本身的公差带较宽，表面粗糙度要求不高，适配的是性能等级4.8级及以下的普通螺栓、螺钉配合使用，不需要额外做精密配合加工，在普通碳钢支架的拼接工位，工人直接拿取配套的螺栓穿入安装孔后套上该垫圈再拧螺母即可，不需要额外调整对中，能大幅提升现场装配的效率。

　　从实际功能层面看，这款平垫圈的核心作用首先是分散紧固件的压紧应力，很多被连接件的基材是普通Q235钢板、甚至是工程塑料、低压铸铝件，直接用螺母压紧的话，螺母端面的接触面积小，拧紧时的局部压应力很容易在基材表面压出凹痕，甚至造成基材局部变形，套上该垫圈后，压紧力会通过垫圈的环形端面均匀分散到更大的接触区域，避免基材被压溃。其次它能填补安装面的平面度误差，普通焊接机架的安装面往往存在轻微的焊接变形、焊渣残留造成的平面不平整，C级垫圈本身有足够的厚度，能在拧紧过程中适配轻微的平面度偏差，保证螺母拧紧后不会出现虚接的情况。另外它还能起到一定的防松辅助作用，虽然平垫圈本身的防松效果不如弹簧垫圈或者防松垫圈，但在无强振动的静态连接场景下，垫圈隔开了螺母和被连接件表面，避免螺母拧紧时刮伤被连接件表面的防锈涂层，也能减少长期使用后螺母和基材表面的锈蚀粘连，后期设备维护拆解时更容易拧下紧固件。

　　设计这款垫圈的时候，首先遵循的是ISO标准的尺寸规范，内径尺寸匹配对应规格螺栓的外径，预留了足够的穿入间隙，即便是螺栓杆部存在轻微的镀锌层厚度偏差、或者安装孔存在少量的位置偏移，也能顺利穿入，不会出现卡滞。外径尺寸按照标准设定为螺栓公称直径的两倍左右，这个尺寸比例是经过长期工程验证的，既能够保证足够的应力分散面积，又不会因为外径过大造成相邻紧固件的安装干涉，比如在常见的角钢法兰连接场景中，螺栓孔的间距是按照标准排布的，该尺寸的垫圈套入后，相邻两个垫圈之间会预留足够的间隙，不会出现互相挤压的情况。垫圈的厚度根据规格匹配对应标准值，C级垫圈的厚度公差相对宽松，不需要做精密的厚度磨削，既降低了加工成本，又能满足普通场景的使用需求，厚度设计上也考虑了拧紧时的压缩变形量，普通碳钢材质的垫圈在常规拧紧力矩下不会出现过度的塑性变形，保证长期使用后的压紧力留存。

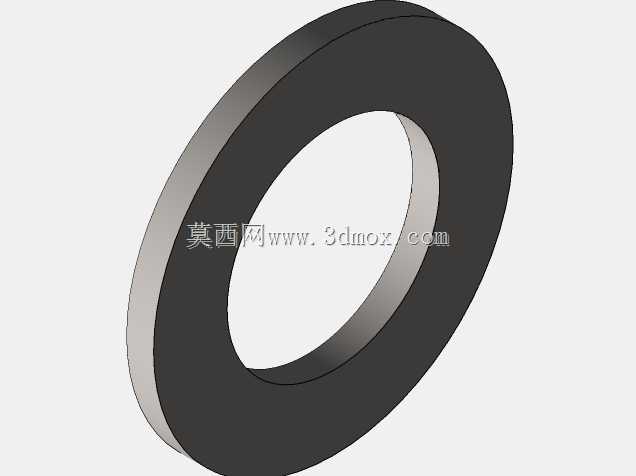

　　从外形结构上看，这款垫圈是标准的环形薄片结构，两个端面都是平整的环形面，没有额外的防滑齿、密封槽等特殊结构，加工工艺非常简单，普通冲压工艺即可批量生产，原材料采用常规的低碳钢热轧钢板，冲压后做简单的发黑或者镀锌防锈处理即可，生产成本极低，适合大批量备货使用。安装边界上需要注意，该垫圈的安装空间只需要预留比垫圈外径大2mm左右的圆形平面即可，不需要额外的沉孔加工，因为C级垫圈本身厚度不大，拧紧后突出安装面的高度很小，不会影响周边零部件的安装。在实际选型使用时，要注意不要将C级垫圈用在8.8级及以上的高强度螺栓连接场景中，高强度螺栓的拧紧力矩大，C级垫圈的硬度不足，容易在拧紧时被压溃变形，反而影响连接可靠性；另外在有强振动、冲击载荷的动态连接场景中，不能单独使用该平垫圈承担防松功能，需要配合弹簧垫圈、螺纹胶或者防松螺母使用，才能保证连接的可靠性。在管路连接场景中，如果是低压的流体管路，该平垫圈可以配合密封垫片使用，垫在密封垫片的外侧，避免拧紧法兰螺栓时压偏密封垫片，保证密封面的受力均匀，减少管路泄漏的概率。很多现场装配的工人会随意混用不同等级的垫圈，实际上C级垫圈的成本远低于A级和B级的精车垫圈，在普通场景下使用C级垫圈既能满足使用要求，又能大幅降低项目的五金件采购成本，是性价比极高的基础紧固件选择。
