大型ACISO标准平垫圈结构设计

　　在重型机械装配、大型钢结构连接、风电塔筒法兰对接、重型输送设备机架拼接这类大载荷、大规格螺栓连接场景中，普通规格平垫圈的承压面不足、应力分散能力有限的问题会被放大，容易出现连接件表面压溃、螺栓预紧力分布不均、长期受载后连接松动的问题，大型平垫圈就是针对这类大规格紧固件连接需求设计的配套承压元件。这类垫圈的核心作用是在螺栓头部或螺母与被连接件表面之间形成均匀的承压过渡层，一方面分散螺栓拧紧时产生的局部压应力，避免较软材质的被连接件表面被螺栓或螺母压出凹痕，影响连接精度与预紧力保持效果；另一方面可以填补被连接件表面的微小不平整，让连接副的受力更均匀，在受振动、交变载荷的工况下，能有效降低螺栓松动的概率，同时在有防腐要求的场景中，

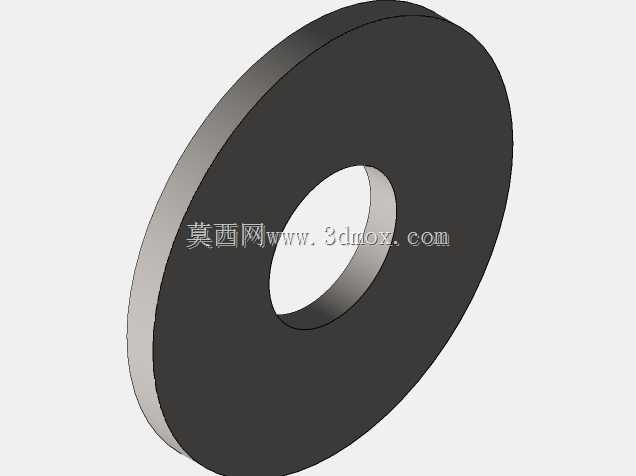

　　还能隔绝不同金属材质直接接触产生的电化学腐蚀，延长连接结构的整体使用寿命。设计这类大型平垫圈时，首先要匹配对应规格螺栓的穿装需求，内孔直径要比对应螺栓的公称直径大出合理的装配间隙，既要保证螺栓能顺利穿入，又不能间隙过大导致垫圈受力时偏移，造成承压面有效面积不足；外径尺寸则要根据被连接件的材质抗压强度、螺栓额定预紧力来核算，保证垫圈压在被连接件表面的压应力低于材料的许用压应力，避免压溃损伤。厚度设计需要兼顾刚性与装配空间，过薄的垫圈在大预紧力下容易产生翘曲变形，失去应力分散的作用，过厚则会占用过多的螺栓连接长度，导致螺栓旋合长度不足，影响连接强度。从结构外形来看，这类大型平垫圈采用扁平环形结构，两个端面都有较高的平面度要求，

　　表面不能有毛刺、飞边、裂纹等缺陷，边缘会做小尺寸倒角处理，避免装配时锐边划伤操作人员或被连接件表面，也能减少应力集中的风险。安装时需要注意，垫圈要平整套在螺栓杆上，两个端面分别贴合螺母/螺栓头与被连接件表面，不能出现偏斜，否则会导致局部应力集中，反而影响连接可靠性；如果是多螺栓组的连接场景，同一连接副上的垫圈规格要保持一致，避免不同厚度、不同外径的垫圈混用，导致各螺栓的预紧力分布不均。在实际选型应用中，要根据连接场景的载荷特性、被连接件材质、螺栓规格匹配对应尺寸的垫圈，比如在铝合金、玻璃钢这类抗压强度较低的材质构件上使用大规格螺栓时，就要选用外径更大的平垫圈，增大承压面积，降低表面压应力；在经常受冲击振动的设备连接部位，

　　平垫圈通常会和防松垫圈、锁紧螺母配合使用，平垫圈负责分散压应力保护接触面，防松元件负责抑制螺栓转动松动，两者配合实现可靠的长期连接。建模过程中，这类环形零件看似结构简单，但尺寸公差的把控直接影响实际使用效果，内孔与外圆的同轴度、两端面的平行度都要符合紧固件的相关标准要求，否则装配后会出现垫圈偏位、贴合不严的问题，无法起到应有的承压分散作用。很多刚入行的设计人员容易忽略平垫圈的选型细节，觉得只是个环形垫片随便配个尺寸就行，实际上在大载荷连接场景中，垫圈尺寸不匹配导致的连接件压溃、预紧力流失问题，往往是设备连接失效的重要诱因，比如重型机架的连接螺栓如果垫圈外径过小，设备运行一段时间后，螺栓位置的机架表面被压出凹坑，螺栓预紧力下降，就会导致机架连接松动，产生异常振动，甚至引发结构开裂的故障。
