A级ISO标准平垫圈U形夹销结构设计

　　在各类机械装配场景中，平垫圈与U形夹销的组合是极为常见的紧固配套结构，这套A级ISO标准的平垫圈U形夹销，主要用于需要实现销轴轴向限位、配合面载荷分散的连接节点，常见于工程机械的铰接部位、输送设备的连杆连接、工装夹具的定位锁紧环节，也会出现在农用机械、通用机床的可拆卸连接结构中。从实际使用场景来看，这类组合件往往承担着两个核心作用：一是通过平垫圈增大连接件与被连接件的接触面积，避免销轴锁紧时局部压应力过大损伤基材表面，尤其是在铝合金、工程塑料等低强度基材的连接节点上，平垫圈的载荷分散作用直接决定了连接结构的疲劳寿命；二是通过U形夹销实现销轴的轴向防脱，相比传统的开口销，U形夹销的安装拆卸效率更高，且在有小幅振动的工况下不容易出现松脱窜动的问题。

　　设计这套结构时，首先要匹配对应销轴的公称直径，平垫圈的内孔尺寸需要比销轴外径大0.2-0.5mm，既保证装配时能顺利套入，又不会因为间隙过大导致垫圈偏载，垫圈的外径设计需要结合被连接件的接触面压要求计算，通常按照接触面许用压应力的1.2倍冗余来确定外径尺寸，厚度则根据额定锁紧力矩下的垫圈变形量控制，保证在最大预紧力下垫圈不会发生塑性变形，同时又能提供足够的支撑刚度。U形夹销的两个插臂需要做对称度管控，插臂的开口宽度要略小于销轴上的销孔直径，装配后两个插臂能产生一定的弹性抱紧力，避免设备运行过程中因为振动导致夹销从销孔中脱出，夹销的圆弧过渡部位需要做圆角处理，避免应力集中导致夹销在反复受载时出现断裂。

　　从安装边界来看，这套平垫圈U形夹销的装配空间要求不高，平垫圈的厚度方向只需要预留出垫圈本身的厚度加上0.1mm的装配间隙即可，径向方向只需要保证垫圈外径周围有不小于2mm的操作空间，方便装配时调整垫圈位置；U形夹销的安装需要在销轴端部预留出足够的销孔伸出长度，保证夹销插入后两个插臂能完全张开贴靠在垫圈外侧，不会因为伸出长度不足导致夹销无法完全卡入。在实际选型使用时，需要注意平垫圈的硬度要略低于被连接件的表面硬度，避免垫圈压伤被连接件表面，同时U形夹销的硬度要高于销轴的硬度，防止夹销在受冲击载荷时出现变形失效。

　　在装配工艺上，这类组合件的安装顺序通常是先将销轴穿入被连接件的铰接孔，再将平垫圈套入销轴端部，推至与被连接件表面完全贴合，随后将销轴转动至销孔位置对齐安装方向，将U形夹销插入销孔，按压夹销的圆弧部位直到两个插臂完全张开，卡在平垫圈的外侧端面即可。拆卸时只需要用尖嘴钳夹住两个插臂向内收拢，就能将夹销从销孔中抽出，随后拔出销轴即可完成拆卸，整个过程不需要额外的专用工具，非常适合野外作业、设备现场维护的场景。在长期运行的工况下，这类组合件需要定期检查夹销的张开状态，以及平垫圈的表面压痕情况，如果发现平垫圈出现明显的塑性变形、夹销插臂出现回弹失效的情况，需要及时更换，避免连接节点出现松脱导致设备故障。

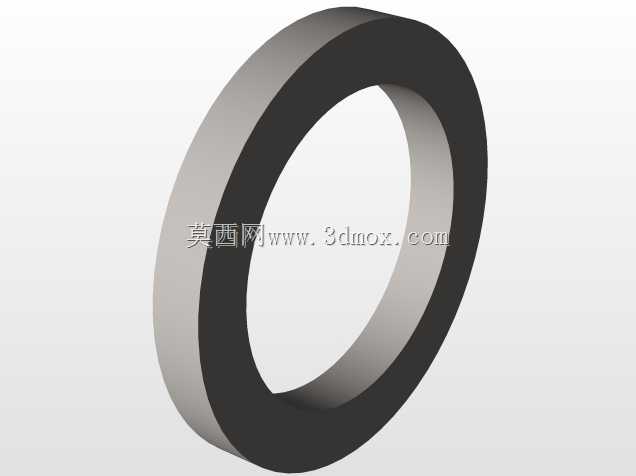

　　从结构建模的角度来看，这套模型的建模过程重点在于配合尺寸的精准管控，平垫圈的两个端面需要保证平行度公差，内孔与外圆的同轴度需要控制在合理范围内，避免装配后出现偏载；U形夹销的两个插臂需要保证长度一致，圆弧部位的过渡要顺滑，不能出现建模棱角导致的应力集中问题，建模时还需要预留出合理的装配间隙，保证虚拟装配时各个零件之间不会出现干涉，同时也能反映实际装配的公差配合要求。
