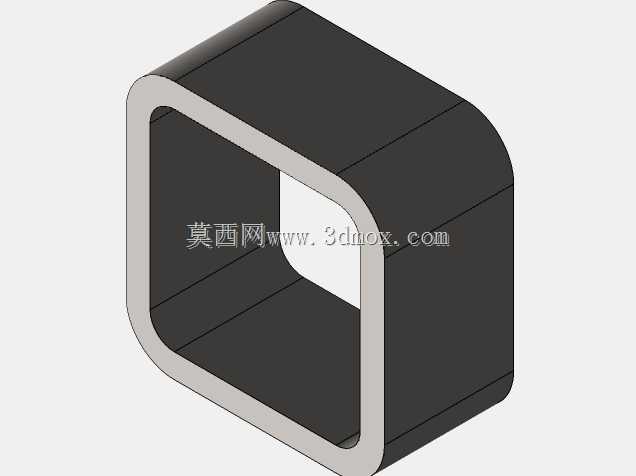

圆角外框方形空心截面型材结构

　　在各类设备框架搭建、工装夹具制作、输送线支撑、防护栏组装的工程场景里，这类带圆角过渡的方形空心截面型材是应用频次极高的基础结构件。不同于尖角方管的应力集中缺陷，外轮廓做R角过渡的设计，首先解决了型材在受弯、受扭工况下的边角应力突变问题，在物流设备的护栏、自动化产线的立柱、小型设备的机架搭建场景中，能有效降低长期交变载荷下的边角开裂风险，同时圆角的外表面也能避免安装调试过程中尖锐边角对操作人员的剐蹭伤害，适配车间内人员频繁通行区域的结构搭建需求。从截面设计逻辑来看，方形的外轮廓保证了四个安装面的平面度，不管是采用端面连接板螺栓固定，还是侧面加装T型螺栓、抱箍连接件，都能获得足够的平面贴合面积，相比圆管的弧形接触面，方形截面在安装导轨、

　　传感器支架、操作面板等附属部件时，不需要额外加工适配平面，能大幅减少现场加工的工作量。空心的内部截面在保证整体抗弯抗扭截面模量的前提下，大幅降低了型材自身的重量，在移动设备的框架、可升降机构的支撑臂应用场景中，能有效降低运动部件的惯量，提升驱动机构的响应效率，同时空心内腔还可以作为走线通道，将设备的电源线、信号线内置在型材内部，既避免了线缆外露带来的剐蹭、积尘问题，也能让整体设备的外观更加整洁。这类型材的安装边界设计需要重点关注几个维度，首先是外轮廓的圆角半径，在做框架的45度角拼接时，要提前核算圆角位置的对接间隙，避免尖角对接时出现圆角处的缝隙过大问题，通常在做端面切割时，要根据圆角半径预留对应的倒角余量，

　　保证拼接后焊缝或者拼接缝的均匀美观。其次是壁厚的选型，不同的承重工况对应不同的壁厚参数，作为设备主支撑立柱使用时，要根据设备整体重量、重心高度核算单根型材的轴向承压能力，同时要考虑安装面的螺栓孔深度，避免壁厚过薄导致螺栓攻丝深度不足，出现连接滑牙的问题。在做横向支撑梁使用时，要根据跨距核算型材的绕度变形量，空心方管的截面惯性矩在同等重量下远高于实心方钢，合理选型下能在控制成本的同时满足结构刚性要求。在实际的三维建模过程中，这类型材的建模要重点保证内外轮廓的同轴度，圆角过渡的连续性，避免出现曲面褶皱、壁厚不均的问题，因为这类基础结构件通常会被调用到不同的设备装配体中，如果建模时存在几何错误，会导致后续装配时出现配合干涉、

　　工程图标注尺寸错误等问题。建模时通常先绘制外轮廓的带圆角方形草图，再通过等距实体命令生成内轮廓，保证整个截面的壁厚均匀一致，拉伸生成实体后，要对端面的边线做轻微的倒角处理，模拟实际型材生产过程中的去毛刺工艺，让模型更贴近实际生产的零件状态。在不同的应用场景中，这类型材的连接方式也有明显区别，在永久性连接的结构中，多采用焊接方式，圆角的外轮廓能让焊缝的过渡更加平滑，减少焊接应力集中；在需要拆装调整的结构中，多采用专用的方管连接件、角码配合螺栓连接，这时候就需要在建模时提前预留连接件的安装空间，核算螺栓的安装操作空间，避免出现装配时工具无法操作的问题。另外这类型材在做表面处理时，圆角的表面相比尖角更容易获得均匀的涂层厚度，不管是喷塑、喷漆还是阳极氧化处理，圆角位置不会出现尖角处的涂层过薄、流挂等问题，能提升零件的表面处理质量和耐腐蚀性能，在户外设备、潮湿工况下的结构应用中，这一特性的优势会更加明显。
