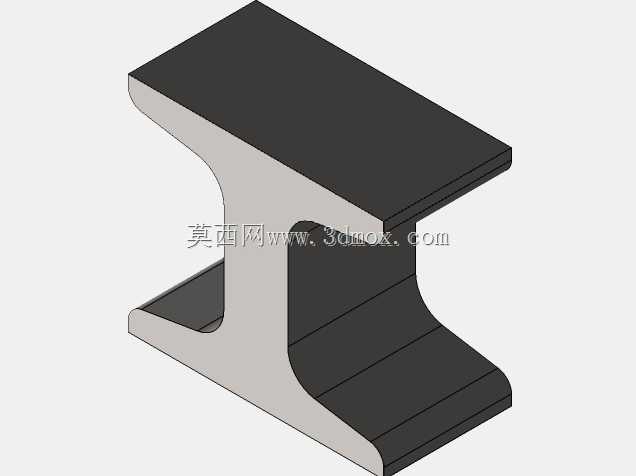

工字钢型材截面三维实体建模

　　做钢结构配套设计快十二年，经手的厂房、设备机架、输送线支架项目里，工字钢是绕不开的基础承重构件，这次做的这个工字钢截面实体模型，是给车间新上的重型分拣线做机架选型时搭的基准件。很多刚入行的结构工程师做型钢选型时，总习惯直接调标准件库的模型，忽略了实际安装场景里的边界干涉问题，我做这个模型的时候特意把截面的圆角过渡、翼缘斜度这些容易被标准件库简化的细节做全，就是为了后续做连接板焊接、螺栓孔定位的时候不会出现尺寸偏差。

　　从实际应用场景来说，这类工字钢主要用在大跨度承重梁、设备主支撑框架、起重设备的行走梁位置，不同的承重载荷对应不同的截面规格，做模型的时候首先要卡准截面的核心尺寸：翼缘宽度、腹板高度、翼缘厚度、腹板厚度，还有翼缘内侧的斜度参数，这些参数直接决定了构件的截面惯性矩、抗弯模量这些核心力学参数，要是模型里把这些细节做了简化，后续导入有限元软件做受力分析的时候，算出来的挠度、应力集中系数都会和实际情况有偏差，严重的话现场安装完会出现梁体下挠超差的问题。

　　设计思路上我没有直接用拉伸凸台一次性做出整根型材，而是先把截面轮廓按标准参数画成闭合草图，特意把腹板和翼缘连接位置的内圆角、翼缘端部的外圆角都单独做了尺寸约束，很多新手画这个截面的时候会把连接位置做成直角，实际热轧工艺生产的工字钢这个位置是有过渡圆角的，这个圆角不仅是工艺要求，还能大幅降低应力集中系数，在承受动载荷的场景下，直角连接的位置很容易出现疲劳裂纹。画完截面之后再沿长度方向拉伸，同时把端面的工艺倒角也做出来，方便后续和端板、连接板做装配配合。

　　安装边界这块我在做模型的时候特意留了装配基准面，腹板的中心面、翼缘的上下平面都做了基准轴和基准面的配合参考，后续装配的时候直接选配合面就能快速定位，不用再临时找参考。之前有个项目徒弟做的机架模型，工字钢的基准面没设对，后续装导轨的时候发现梁的上平面水平度差了两毫米，排查了半天才发现是模型装配的时候选了圆角面当配合面，导致整个梁的位置偏了，返工改图花了快一天。另外这个模型的截面尺寸是按常用的中等规格工字钢做的，后续做不同规格的选型时，直接改草图里的参数就能快速生成对应规格的模型，不用重新画截面，能省不少重复建模的时间。

　　从实际用途来说，这个模型不仅能用来做设备机架的装配设计，还能导出二维图做下料排版，模型里的轮廓线都是连续闭合的，导入激光切割编程软件的时候不会出现断线、轮廓不闭合的问题，之前用简化的工字钢模型出图，下料的时候发现腹板和翼缘的连接位置线条有缺口，编程的时候还要手动补线，耽误了下料进度。另外做焊接工装设计的时候，这个带完整细节的模型也能用来定位焊枪的行走路径，避免焊枪和翼缘的斜度位置发生碰撞，之前有个自动化焊接的项目，就是因为用了简化的直角工字钢模型，焊枪走到翼缘位置的时候撞了枪，撞坏了导电嘴还耽误了焊接节拍。

　　很多人觉得型钢这类标准件建模没什么技术含量，其实恰恰是这类基础构件的模型细节，最能影响整个项目的设计效率和落地精度，要是每个基础件都做的粗枝大叶，后续总装的时候就会出现各种干涉、尺寸不对的问题，到现场安装的时候还要临时切改，既费材料又耽误工期。做这个模型的时候我还特意核对了热轧型钢的尺寸公差，把模型的尺寸公差带也做了隐含的约束，后续做配合件设计的时候，能根据公差带预留合适的装配间隙，比如和连接板配合的时候，不用再单独查公差表算间隙，直接按模型的名义尺寸留0.2到0.5毫米的间隙就够，适合现场焊接的装配要求。
