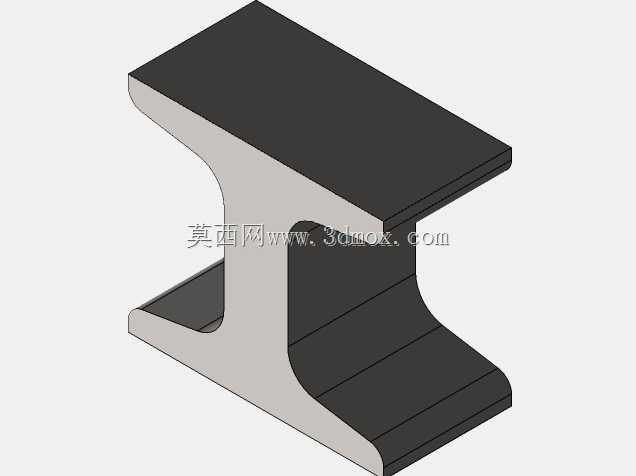

矿用热轧工字钢轨截面三维结构

　　在矿山井下运输、厂区重型起重轨道、大跨度钢结构承重梁系的设计场景中，这类工字形截面的热轧承重构件是应用频次极高的基础受力件。不同于普通建筑用工字钢，该截面的下翼缘做了适配轮压接触的圆弧过渡设计，上翼缘保持平直宽面结构，既可以满足轨道类应用中行走轮的滚动接触需求，也可作为钢结构承重梁时提供充足的上部承压接触面。从截面受力逻辑来看，设计阶段将大部分材料分布在上下翼缘区域，中间腹板采用相对较薄的等厚结构，完全匹配纯弯曲工况下的正应力分布规律——上下翼缘承担绝大部分拉压应力，腹板主要承担剪切应力，在保证截面抗弯模量满足载荷要求的前提下，尽可能降低单位长度的型材重量，减少材料消耗。实际选型应用时，需要先核算安装边界的跨度、

　　上部静动载荷的总数值，结合许用弯曲应力计算所需的截面抗弯模量，再对应匹配对应规格的型材，避免选型过小导致承重下挠变形，或是选型过大造成材料成本浪费。作为轨道使用时，翼缘侧面的圆弧过渡可以减少行走轮轮缘与型材侧面的硬接触磨损，降低运行过程中的卡滞概率，同时热轧成型的圆角结构可以消除截面的应力集中点，避免长期交变载荷下出现疲劳裂纹。腹板与翼缘的连接位置采用平滑圆弧过渡，没有直角突变结构，能有效分散应力传递路径，在承受冲击载荷时不会在连接位置出现应力集中导致的开裂。做钢结构梁使用时，平直的上翼缘面可以直接铺设平台钢板或是安装设备机脚，不需要额外做找平加工，下翼缘可用于安装吊挂构件、行走小车的轨道固定件，适配不同场景的安装需求。

　　建模过程中严格遵循热轧型钢的截面成型特征，翼缘的内侧斜度、圆角半径、腹板厚度的公差带都按照实际型材的生产标准还原，确保三维模型导入装配体后，与配套的连接板、固定压板、行走轮等部件的装配不存在干涉问题。在设备机架设计中，这类型材常作为主承重梁使用，安装时两端通过焊接或是螺栓连接固定在立柱端面上，需要根据载荷分布情况在集中受力点位置增加筋板补强，避免腹板局部失稳。在轨道应用场景中，每间隔一定距离需要设置轨道压板将型材固定在基础梁上，预留合适的热胀冷缩间隙，避免温度变化导致型材变形拱起。截面的尺寸参数完全适配通用的配套件标准，不管是做轨道使用时匹配的矿车轮、起重机行走轮，还是做钢结构梁时匹配的高强度螺栓连接副、焊接坡口尺寸，都能直接调用标准件库完成装配，不需要额外做自定义修改。长期承受重载的工况下，该截面的对称结构可以保证受力时不会出现附加扭转应力，相比非对称截面的槽钢类构件，抗侧弯性能更优，适合大跨度、重载的直线传动或是承重场景。
