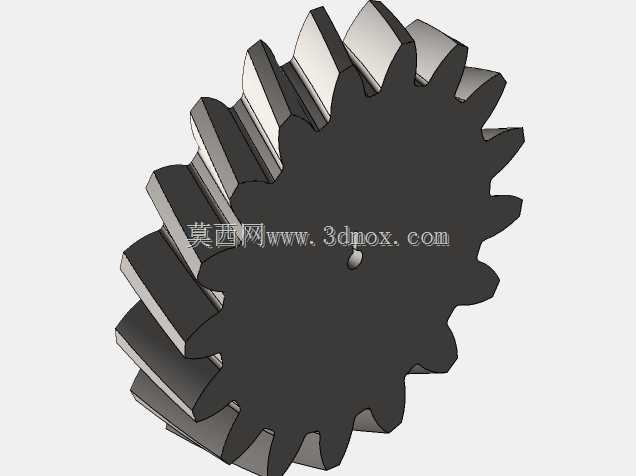

标准参数化斜齿圆柱传动齿轮结构

　　在常规工业传动场景里，斜齿圆柱齿轮的应用覆盖了从通用输送设备到中小型动力输出单元的多数平行轴传动工位，和直齿圆柱齿轮相比，斜齿轮的轮齿啮合过程是渐进式切入切出，啮合重合度更高，传动过程中的冲击、振动与噪声表现都更优异，适合中高速、中等载荷的连续运转工况。这款斜齿轮的设计围绕平行轴定传动比需求展开，轮齿采用标准渐开线齿形，齿向沿齿轮轴向呈固定螺旋角排布，啮合过程中同时参与接触的轮齿对数更多，单齿承受的载荷被均匀分摊，既提升了整体承载能力，也能降低运转过程中的齿面磨损速率，延长零件的实际服役周期。从结构设计逻辑来看，齿轮中心设置了标准轴孔，用于和传动轴形成配合，轴孔与齿圈之间的轮体部分做了等厚实体设计，兼顾结构刚性与零件自重的平衡，

　　避免运转过程中因轮体刚性不足出现形变，影响啮合精度。齿顶部分做了标准齿顶倒角处理，既可以避免装配过程中齿顶边缘磕碰产生毛刺，也能减少啮合起始阶段的刚性冲击，让轮齿进入啮合的过程更顺滑。齿向螺旋角的取值参考了通用工业传动的常用参数区间，既保证足够的啮合重合度，也不会因为螺旋角过大导致轴向力超出常规轴承的承载范围，适配多数通用角接触球轴承或深沟球轴承的支撑选型需求。在实际设备适配场景中，这类斜齿轮常被用在二级平行轴减速单元、轻工输送线的动力传动段、小型机床的进给传动机构等工位，安装时需要保证配对齿轮的螺旋角大小相等、旋向相反，两轴的平行度公差控制在标准允许范围内，避免出现偏载、齿面局部磨损加剧的问题。

　　齿轮的轴向安装尺寸需要和轴上的定位台阶、锁紧挡圈的尺寸匹配，保证轮齿的啮合宽度完全对齐，避免出现啮合宽度不足导致的承载能力下降。建模过程中严格遵循渐开线齿形的生成逻辑，齿根部分做了标准圆角过渡，减少应力集中风险，避免长期交变载荷作用下齿根出现疲劳裂纹。轮体的端面平整度、轴孔的圆柱度都按照通用传动件的公差等级做了对应设计预留，方便后续出工程图时标注形位公差，直接对接生产加工环节。在设备维护场景中，这类斜齿轮的磨损检查主要关注齿面的接触斑点分布、齿面胶合与点蚀情况，安装时的齿侧间隙需要按照传动精度要求调整到对应区间，既不能因为间隙过大出现传动反向冲击，也不能因为间隙过小导致运转卡滞、润滑脂无法正常进入啮合面形成油膜。

　　和同模数同齿数的直齿轮相比，这款斜齿轮的运转平稳性优势在转速超过800rpm的工况下会体现得尤为明显，适合对传动噪声有一定要求的民用设备、轻工生产线工位，不需要额外加装降噪结构就能满足常规车间的噪声控制要求。建模时对轮齿的螺旋线做了连续顺滑处理，没有出现齿面扭曲、曲率突变的问题，后续如果需要做有限元受力分析、运动仿真，都可以直接导入对应软件完成前处理，不需要额外修复几何特征。
