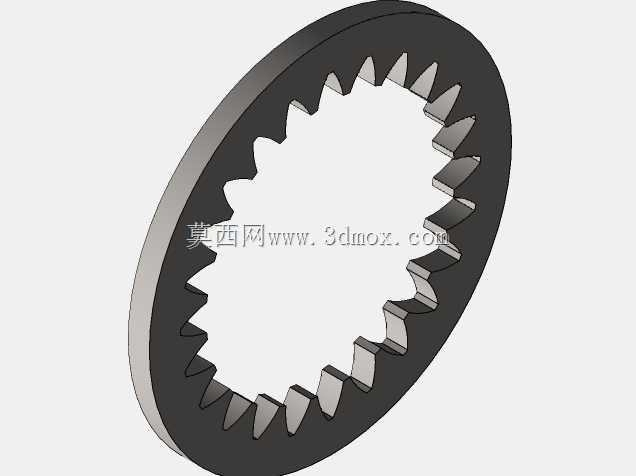

ISO标准内直齿圈传动构件三维结构

项目分类:齿轮 发布时间:2022-01-04 ID:487305
  • ISO标准内直齿圈传动构件三维结构

  在行星轮系、回转分度机构、紧凑布局减速单元的设计场景中,内直齿圈是承担功率分流、传动换向、速比匹配的核心构件,这类内啮合齿轮相比外啮合齿轮组,具备中心距小、结构紧凑、接触应力低、滑动率小的传动优势,尤其适合安装空间受限、传动比要求大的动力传递场景,常见于工程机械行走减速机、风电行星增速箱、机床回转工作台、自动化设备分度转台、液压马达传动单元等设备的传动链路中。从实际功能来看,该内直齿圈通过内周均匀分布的渐开线直齿,与同模数的外直齿轮完成内啮合传动,啮合过程中两轮齿的接触弧长更长,重合度高于外啮合传动,同等模数与齿宽条件下能传递更大扭矩,同时内啮合的两轮转向相同,可在不额外增加换向构件的前提下满足同向传动需求,

  有效缩减传动链路的构件数量。设计层面,该齿圈遵循ISO齿轮标准完成齿形参数匹配,齿廓采用标准渐开线齿形,齿向无螺旋角,加工时可通过插齿、拉齿工艺完成内齿加工,相比斜齿内圈无需考虑轴向力承载,支撑结构可简化为径向定位即可,降低配套轴承与箱体的设计复杂度。齿圈本体采用环形薄壁结构,外周为光滑圆柱面,可通过过盈配合、定位销连接或者法兰螺栓连接的方式,与设备壳体、回转支撑外圈或者固定机架完成装配,设计时需注意薄壁齿圈的装夹变形量控制,建模阶段已预留合理的壁厚余量,避免加工或热处理过程中出现齿形畸变导致啮合卡滞。从安装边界来看,齿圈的内齿顶圆、齿根圆尺寸与配对行星轮的齿顶圆需预留足够的径向间隙,避免啮合过程中出现齿顶干涉,

  同时齿圈的轴向宽度需与配对齿轮的齿宽形成合理匹配,通常内齿圈齿宽略大于配对外齿轮齿宽,补偿装配过程中的轴向窜动误差,保证全齿宽参与啮合承载。实际选型应用中,这类内直齿圈的模数、齿数、压力角参数需与整个传动系的模数序列保持一致,建模时已完成齿根过渡圆角的优化,避免齿根应力集中导致的轮齿断裂,同时齿端做了微小倒角处理,便于装配时的齿轮导入,减少轮齿磕碰损伤。在传动链路的布局中,内齿圈可作为固定构件、输出构件或者输入构件使用:当内齿圈固定时,太阳轮输入、行星架输出可获得大减速比传动;当行星架固定时,太阳轮输入、内齿圈输出可获得反向增速传动;当太阳轮固定时,行星架输入、内齿圈输出可获得同向减速传动,不同的固定方式可适配不同的设备传动需求,建模过程中已对齿形的啮合侧隙做了合理预留,满足常温工况下的润滑脂存储与热胀冷缩补偿需求,避免高速运转时出现齿面胶合。
